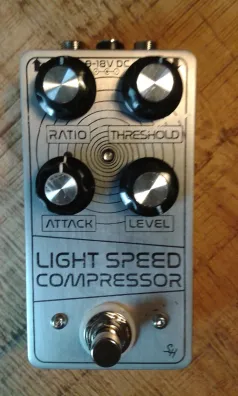

Суть в следующем:
Вам чего-то не хватает в жизни?
Более плотных басов? Более чётких средних частот? Более заметного присутствия?
Хотите звук, который сначала резко звучит, а затем плавно переходит в микс и хорошо сочетается с остальными? Более прозрачный, но при этом приятно окрашенный звук, одновременно тёплый и яркий?
Хотите звук, который распространяется со скоростью света и не соответствует требованиям RoHS?
Тогда это может быть именно то, что вы искали.*
Проще говоря, это, без сомнения, лучший компрессор на моей макетной плате на данный момент.
(*Я ничего не обещаю, но это удобный маленький компрессор/лимитер.)

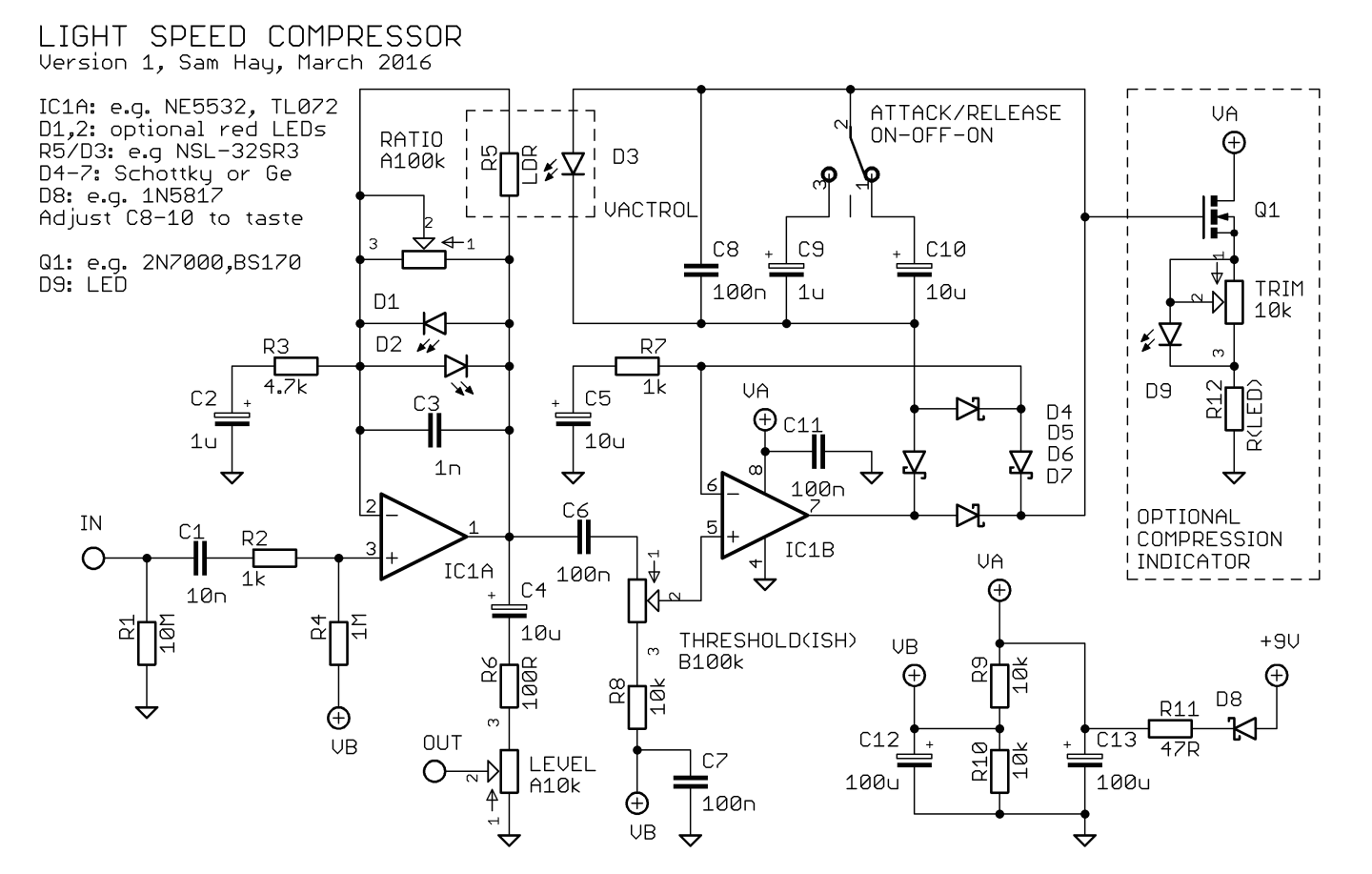

Схема:
В последнее время появилось довольно много обсуждений компрессора John Hollis Flatline. Кажется, это популярная схема, но меня всегда немного беспокоила боковая цепь — она выполняет полноволновое выпрямление, но затем портит эффект, делая это очень асимметрично. Я подумал, что могу сделать лучше, или, по крайней мере, по-другому.
В приведенной выше схеме используется прецизионный мостовой выпрямитель для полноволнового выпрямления без падения напряжения на диоде. Это довольно распространенный способ управления старыми вольтметрами с подвижной катушкой, и его легко откалибровать – резистор R7 определяет отклик и обеспечивает 1 мА/В (пиковое значение), как показано на схеме. Он также может управлять светодиодом, но для этого требуется достаточно высокая эффективность, поскольку большинство операционных усилителей выйдут из строя, если значительно уменьшить значение R7 для увеличения тока, проходящего через светодиод.
В схеме я использовал пару вактролов – Silonex NSL-32S и более новый NSL-32SR3, который можно приобрести в Farnell примерно за 2 фунта стерлингов. Они относительно быстрые, с временем нарастания 5 мс и временем спада 10 мс.
http://www.farnell.com/datasheets/1674205.pdf
Если вы сделаете свой собственный вактрол или используете более медленный, он должен работать нормально, но если сопротивление света >> 1 кОм, вам, возможно, придется увеличить R3 и потенциометр коэффициента сжатия. В текущем виде он едва справляется с коэффициентом сжатия 20 на максимальной настройке, что приближает его к лимитеру. Присутствуют некоторые искажения от пульсаций огибающей, особенно при меньших значениях C8-10, но если вы ищете компрессор с «характерным» звучанием, то этот вариант может вам понравиться – мне он нравится.
IC2A должен быть достаточно быстрым операционным усилителем – я пробовал NE5532 и TL072.
Диод D4-8 должен иметь низкое прямое напряжение. Я использовал диоды Шоттки 1N60.

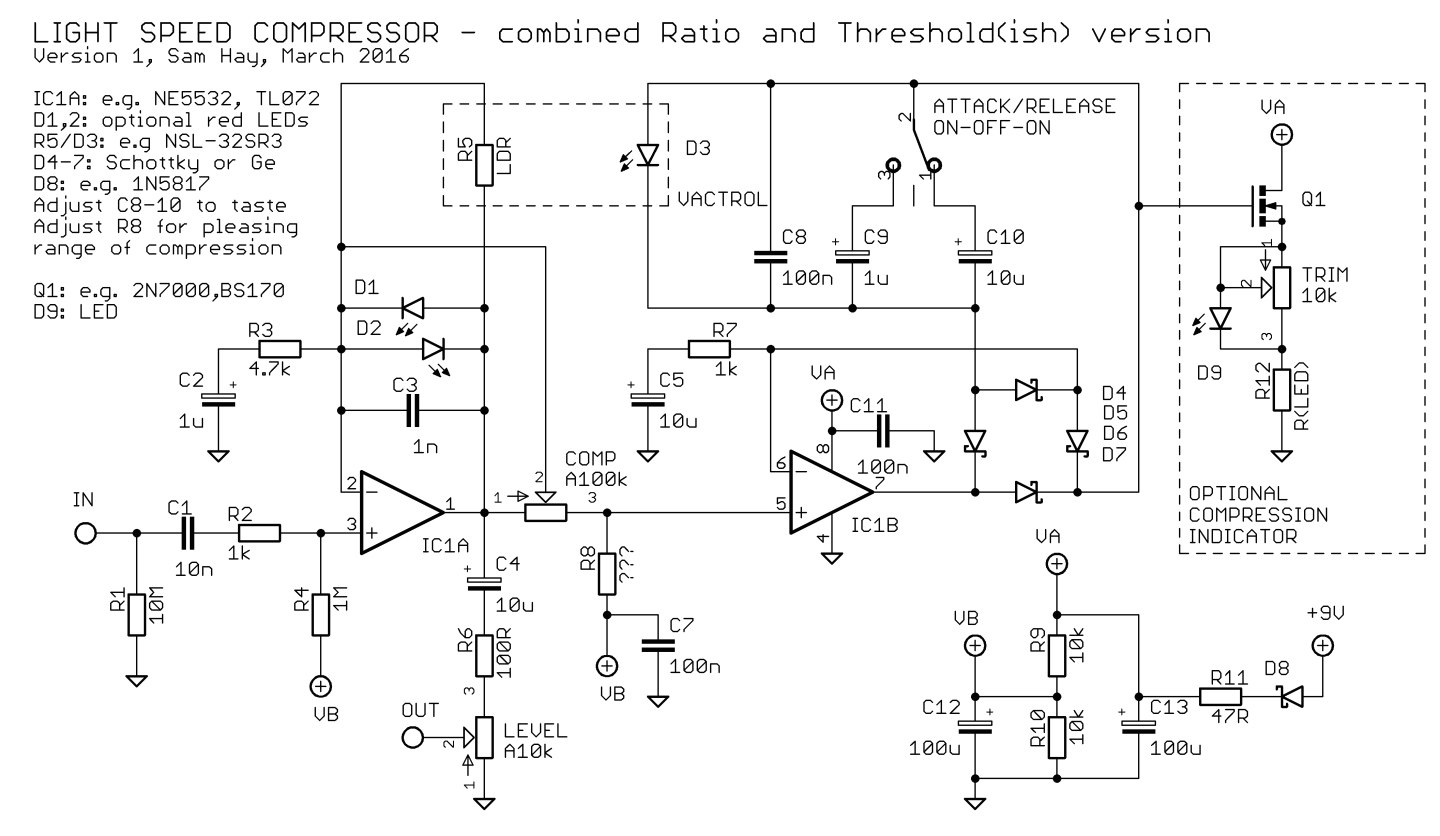

Вот вариант с комбинированным управлением соотношением и порогом (не прошедший всестороннего тестирования):

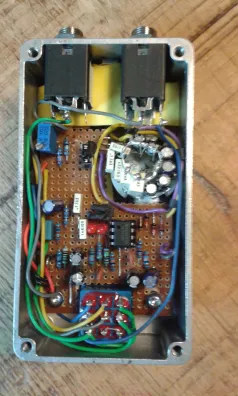

Я собрал это на Vero:
что выглядело примерно так:

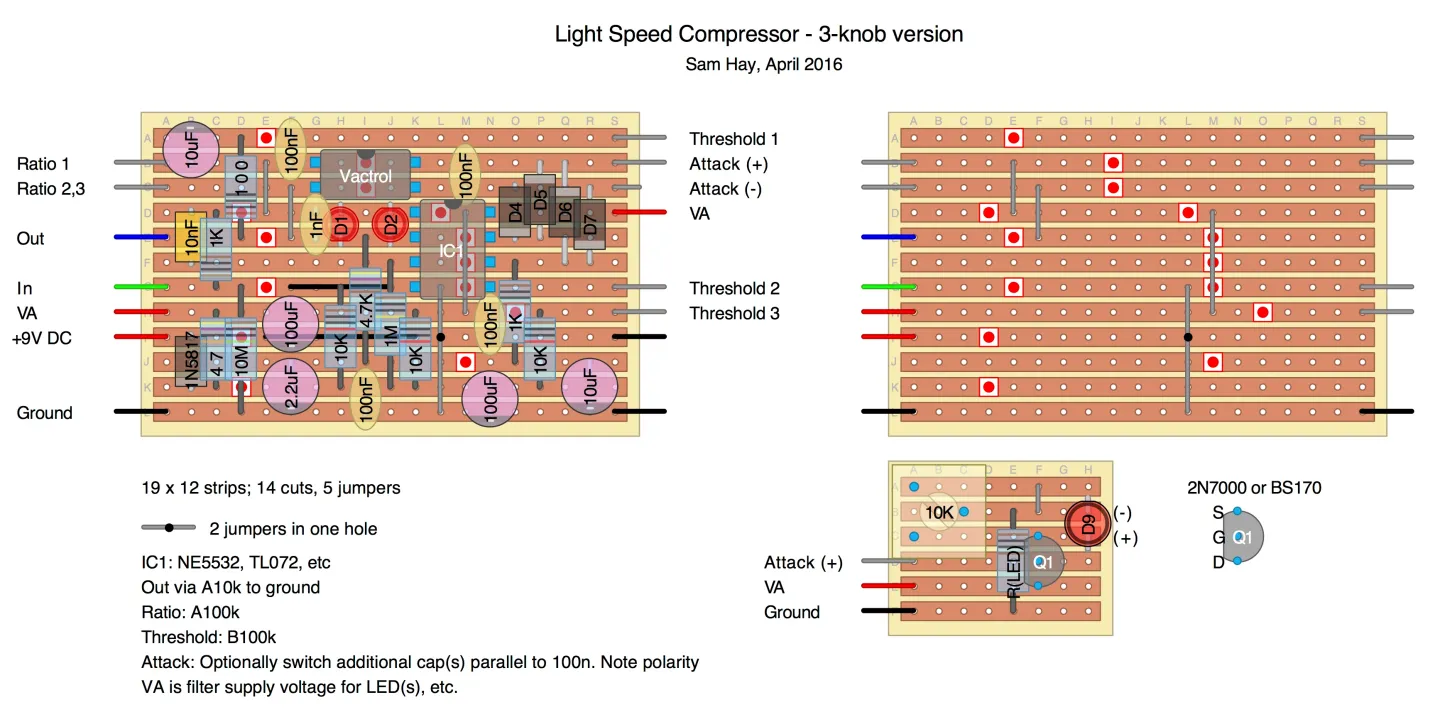

Да, это 12-позиционный поворотный переключатель для выбора конденсатора атаки/затухания. Я не уверен, что 12 вариантов необходимы, в будущем я буду использовать 3-позиционный переключатель.
