    LM358
    MolierДата: Воскресенье, 20.01.2019, 14:06 | Сообщение # 1
    Подполковник
    Группа: Администраторы
    Сообщений: 119
    Репутация: 0
    Статус: Offline

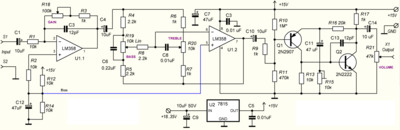

    LM358

    MolierДата: Воскресенье, 20.01.2019, 14:14 | Сообщение # 2
    Подполковник
    Группа: Администраторы
    Сообщений: 119
    Репутация: 0
    Статус: Offline
    Схема фуз (Fuse) приставки для электрогитары (LM358)

    Одной из наиболее часто применяемых приставок к электрогитарам является предлагаемая 'примочка'. Она вносит характерное изменение звука и увеличивает его продолжительность.Приставка построена на двойном операционном усилителе LM358.
    Принципиальная схема

    Сигнал со звукоснимателей гитары подается на вход усилителя US1a.Усиление этого каскада, имеющего решающее значение при подстройке, регулируется при помощи потенциометра Р1. Усиленный сигнал поступает на диодный ограничитель (диоды D1 и D2).

    В этом каскаде верхние по амплитуде составляющие сигнала обрезаются, из-за чего импульс получает форму, близкую к прямоугольной.


    Принципиальная схема фуз (fuse) приставки к электрогитаре на LM358

    Усилитель US1b позволяет производить регулировку тембра. Регулировка производится при помощи потенциометра Р2. Потенциометр Р3 служит для установки уровня выходного сигнала приставки.

    Напряжение с делителя R11-R12 поляризует неинверторные входы операционных усилителей. Переключатель PR1 дает возможность включить схему в линию гитара - усилитель.
    Детали и монтаж

    Монтаж не должен представлять сложности. Следует обратить внимание на поляризацию диодов и электролитических конденсаторов. Интегральную схему можно взять непосредственно в печатную плату. Подключение регулирующих элементов показано на рисунке 1.
    Обозначение     Номинал     Обозначение     Номинал
    US1     LM358     R1, R11, R12     10 кОм
    D1, D2     1N4148     R2, R3     1 МОм
    С1     220 пФ     R4     4,7 кОм
    С2     22 нФ     R5     1,8 кОм
    С3     47 нФ     R6, R10     1 кОм
    С4, С6,С10     2,2 мкФ     R7     68 кОм
    С5     30 пФ     R8     330 Ом
    С7     470 нФ     R9     270 0м
    С8     3,9 нФ     Р1     220-470 кОм
    С11     22 мкФ     Р2     100 кОм
    С12     100 мкФ     Р3     10 кОм

    Всю схему из-за ее большой чувствительности следует разместить в металлическом корпусе. Корпус необходимо соединить с массой платы. Вместо гнезда JACK-mono, которое есть в комплекте, можно применить стереофоническое.

    Это сделает возможной подачу напряжения в момент вставки штекера в гнездо. Для питания приставки применяется батарея напряжением 9 В. Потребляемый ток равен фуз-приставки примерно 5 мА.


    ВРЛ - 100 лучших радиоэлектронных схем, 2004.

    http://radiostorage.net/3157-sk....58.html
    Прикрепления: 2467291.png (53.7 Kb)

    MolierДата: Пятница, 29.03.2019, 21:36 | Сообщение # 3
    Подполковник
    Группа: Администраторы
    Сообщений: 119
    Репутация: 0
    Статус: Offline
    Усилитель звука на lm358



    Давайте разберем эту схему по порядку, что и зачем тут стоит. Первым делом начнем с конденсаторов C1 и C2. Изначально планировалось поставить керамические конденсаторы небольшой емкости, но практика показала, что лучше всего подошли конденсаторы большой емкости. Сначала поставил на 1 mF неполярный и это привело к громадным искажениям, при попытке подать сигнал в обход конденсатора искажения пропадали. Пробовал различные конденсаторы, в итоге лучше всего звучат электролитические конденсаторы, которые покупались мной для материнской платы. Возможно дело в ESR или в коэффициенте гармоник, которые напрямую зависят от качества конденсаторов и эти просто оказались более качественными, нежели остальные имеющиеся. К сожалению, замерить ESR или коэффициент вносимых гармоник не представляется возможным из-за отсутствия соответствующей измерительной аппаратуры.

    Резисторы R1 и R2 на 22 Ома поставил дабы компенсировать высокое входное сопротивление микросхемы, выбор номинала обусловлен сопротивлением наушников, вместо которых подключается данный усилитель.

    Резисторы R3, R4, R5 и R6 формируют отрицательную обратную связь. Изменяя значения резисторов R3 и R4 можно регулировать громкость, поэтому вместо них можно поставить один переменный сдвоенный резистор. Я предпочел поставить постоянный и регулировать громкость на телефоне, к которому подключал данный усилитель.

    Конденсаторы C3 и C4 емкостью 0,47 микрофарад выступают фильтрами, без них очень сильные искажения на высоких частотах. Это электролитические конденсаторы китайского производства и я подозреваю, что именно из-за своего качества (ESR и высокий коэффициент вносимых гармоник) они делают звук качественнее. Это как раз тот случай, когда плохое качество деталей улучшает схему. Хотя может быть я ошибаюсь и они просто выступают в роли фильтра.
    Если поставить параллельно R5 и C3 переменный резистор номиналом 10-50 кОм и конденсатор 47 нанофарад, можно получить фильтр высоких частот. Получится усилитель с регулятором баса, но для этого такое же изменения надо внести и во второй канал.

    Переходим к конденсаторам C5 и C6. Они отфильтровывают постоянный ток на выходе усилителя, и с ними та же ситуация, что и с конденсаторами на входе. Поставил те, которые предназначались для установки на материнскую плату компьютера, с другими попросту растут искажения. И это даже учитывая то, что данные электролиты я покупал лет 7-10 назад и за период хранения их характеристики должны были бы ухудшиться.

    Резисторы R7 и R8 компенсируют низкий импеданс нагрузки, без них очень сильные искажения. Поставил номиналом в 22 Ома, по примеру тех же наушников.

    В качестве нагрузки выступают советские колонки 15 ватт - то, что было в наличии. Звук вполне приличный, на максимуме громкости телефона есть искажения, но уже на 70-80 процентах их нет. Вместо колонок можно смело подключать наушники, только изменить номинал резисторов на выходе до 5-10 Ом, например. Хотя можно и не изменять, дабы не сжечь наушники или не оглохнуть самому.

    Микросхема LM358P китайского производства, заказана с али.
    Усилитель собран на макетной плате, вот что получилось в итоге.



    На схеме не указан конденсатор, который я поставил между плюсом и минусом питания, это электролит на 470 микрофарад. Питал сей девайс от обычной телефонной зарядки 5 V 750 mA, замеры показали, что просадок напряжения нет и потребления тока совсем смехотворное - 10-15 mA. С оглядкой на то, что в схеме на входе и выходе стоят конденсаторы на 10 вольт, я все же рискнул подать питание 12 вольт, дабы посмотреть как изменится звук. Усилитель выдержал данное испытание более чем достойно, увеличив немного громкость звучания и при этом не внося искажений в звук. Потребление по току увеличилось до 20 mA.

    В заключение скажу, что если вам нужен стенд для проверки операционных усилителей, то этот усилитель звука с однополярным питанием вполне подходящий вариант. С учетом того, что схема собрана на макетной плате, то для проверки большого количества LM358 просто вытаскиваем одну микросхему и ставим вместо нее другую. Если выполнить все на печатной плате - то надо ставить dip-панельку для удобства замены микросхем.
    Что касается сложности - то собрать своими руками на коленке за 20 минут при наличии необходимых деталей даже ребенок сможет.


    вся статья https://u.to/hvgCFQ
    Прикрепления: 4773425.jpg (188.4 Kb) · 7187595.jpg (126.6 Kb)

    MolierДата: Пятница, 29.03.2019, 21:40 | Сообщение # 4
    Подполковник
    Группа: Администраторы
    Сообщений: 119
    Репутация: 0
    Статус: Offline
    Lm358 аудио / звук индикатор уровня VU метр 10 из светодиодов детектор уровня по микрофон











    источник https://ru.aliexpress.com/item....60.html
    Прикрепления: 5101251.jpg (102.9 Kb) · 5025939.jpg (95.8 Kb) · 1061177.jpg (185.4 Kb) · 8028339.jpg (216.4 Kb) · 6537515.jpg (58.4 Kb)

    MolierДата: Пятница, 29.03.2019, 21:49 | Сообщение # 5
    Подполковник
    Группа: Администраторы
    Сообщений: 119
    Репутация: 0
    Статус: Offline
    Простой микрофонный усилитель на LM358

    На основе ОУ LM358 можно собрать простой микрофонный усилитель. Микросхема LM358 в одном корпусе содержит два независимых маломощных операционных усилителя с высоким коэффициентом усиления и частотной компенсацией. Отличается низким потреблением тока. Особенность данного усилителя – возможность работать в схемах с одно полярным питанием от 3 до 32 вольт. Выход имеет защиту от короткого замыкания.

    Данная схема может иметь напряжение питания от 5 до 12 В, ток потребления дог 10 мА. Коэффициент усиления равен 100. В схеме используется электретный конденсаторный микрофон.

    Прикрепления: 7671478.png (10.3 Kb)

    MolierДата: Пятница, 29.03.2019, 21:55 | Сообщение # 6
    Подполковник
    Группа: Администраторы
    Сообщений: 119
    Репутация: 0
    Статус: Offline
    В качестве примера использования  приведем схему микрофонного усилителя на LM358:

    Прикрепления: 4254912.gif (6.8 Kb)
