LTspice/SwitcherCAD

SPICE-симулятор для проведения компьютерного моделирования работы аналоговых и цифровых электрических цепей.

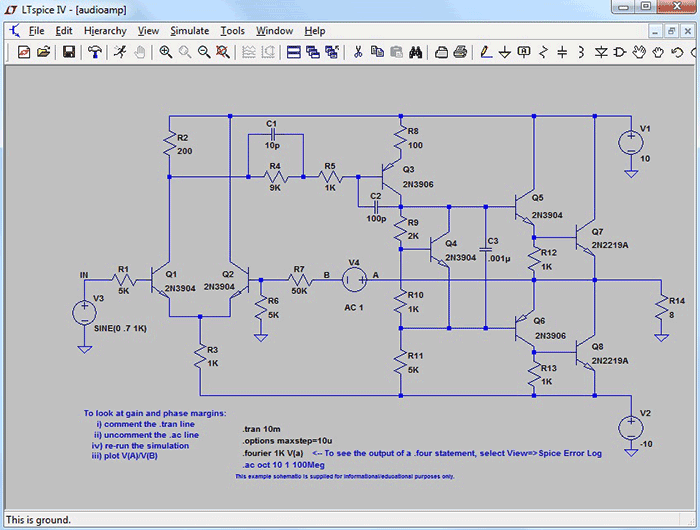

LTspice (он же SwitcherCAD) представляет собой универсальную среду для проектирования и создания электрических схем с интегрированным симулятором смешанного моделирования. Программа позволяет быстро менять компоненты и параметры электронных схем, испытывать работоспособность новых вариантов, находить оптимальные решения. Возможна загрузка списка соединений, сгенерированного другими инструментами для рисования схем или созданного вручную (расширения *.sp, *.cir, *.net или *.but). От аналогичных программ (Microcap, OrCAD) рассматриваемое ПО отличается малым объемом необходимого дискового пространства и более высокой скоростью моделирования процессов.

LTspice содержит полную библиотеку компонентов компании Linear Technology Corporation (пассивные элементы и интегральные схемы, включая редкие модели импульсных контроллеров и регуляторов). Поскольку программа использует стандартные SPICE-модели электронных деталей, к имеющейся базе можно добавлять библиотеки сторонних производителей, а также создавать свои собственные модели. Редактор имеет иерархическую структуру, рисование электронных цепей средней и большой сложности выполняется с помощью создания подсхем. Глубина иерархии и размер схемы ограничиваются только ресурсами компьютера.

Данный симулятор позволяет проводить:
• амплитудно-частотный анализ, при этом необходимо установить количество точек данных между линиями, тип шкалы, нижнюю и верхнюю частоты;
• анализ переходных процессов;
• спектральный анализ, который возможен лишь после исследования переходных процессов;
• анализ гармоник, включающий вычисление уровней и общего коэффициента гармонических искажений в процентах;
• спектральный анализ шумовых характеристик в выбранной точке схемы, а также шумовые характеристики, приведенные к входу.

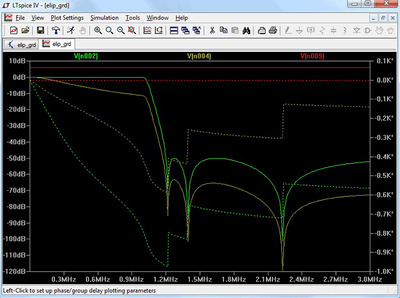

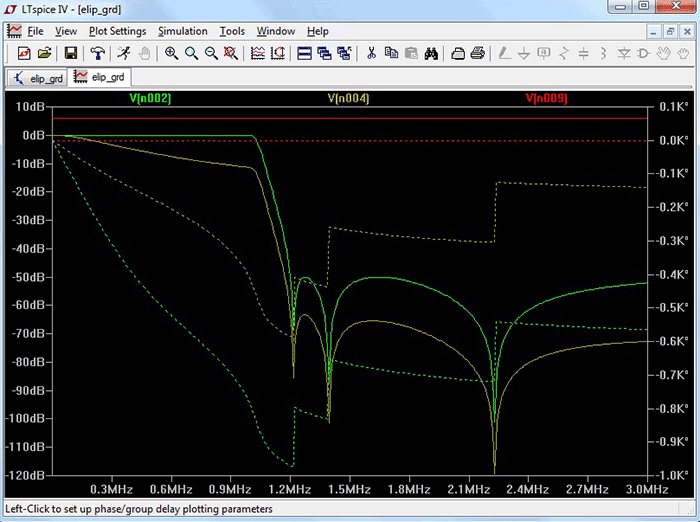

Кроме этого в LTspice можно построить семейство амплитудно-частотных характеристик при пошаговом изменении номинала выбранного элемента. Результаты всех моделирований отображаются в графическом окне, при этом существует возможность их дальнейшего анализа.

В отличие от других программ LTspice способен записывать в wav-файл сигнал из любой точки цепи. Частота дискретизации и количество разрядов устанавливаются пользователем, а полученный файл может редактироваться в специализированной программе. Данные из файлов с расширением *.wav, помимо внутренних источников, генерируемых программой, могут являться входными сигналами рабочих схем.

Для проектирования печатных плат предусмотрено построение списка соединений с функцией упорядочивания следования имен выводов. Из недостатков LTspice необходимо отметить довольно неудобный интерфейс и ограниченное количество библиотек элементов.

Программный комплекс LTspice разработан в компании Linear Technology. Организация была основана в 1981 году и базируется в городе Милпитас (Калифорния, США). Компания проектирует, производит и продает линейные интегральные микросхемы – источники и регуляторы напряжения, компараторы, усилители, линейные регуляторы, зарядные устройства батарей, монолитные фильтры, Ethernet-контроллеры, конвертеры DC-DC и данных. Ее продукция используются в мобильных телефонах, сетевых решениях, ноутбуках и настольных компьютерах, устройствах контроля безопасности, медицинских устройствах, автомобильной электронике, системах спутниковой навигации и управления производственными процессами.

Дистрибутив программы включает в себя готовые примеры схем и руководство пользователя.

Язык интерфейса LTspice – английский, однако в интернете можно найти самодельный русификатор.

Рассматриваемое ПО регулярно обновляется и поддерживает все операционные системы семейства Microsoft Windows.

Распространение программы: бесплатная

Официальный сайт LTspice/SwitcherCAD: http://www.linear.com/designtools/software/

Форматы файлов LTspice: ASC
