Схема аудиоусилителя мощностью 10 Вт на LM1875
Рабочее объяснение

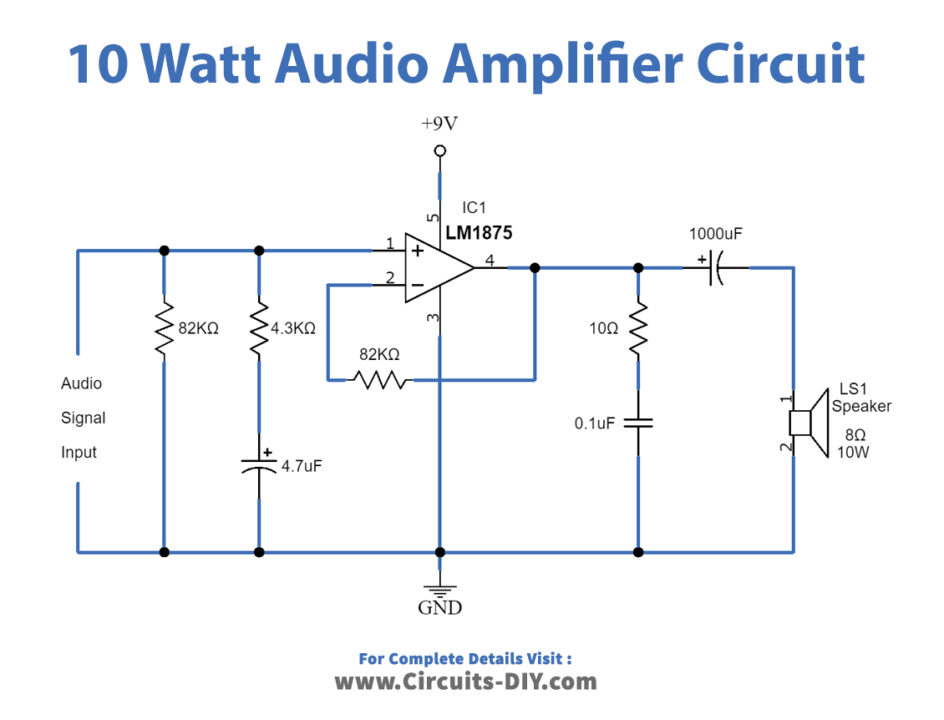

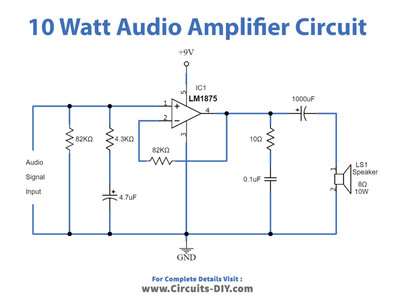

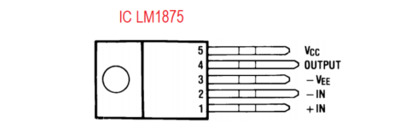

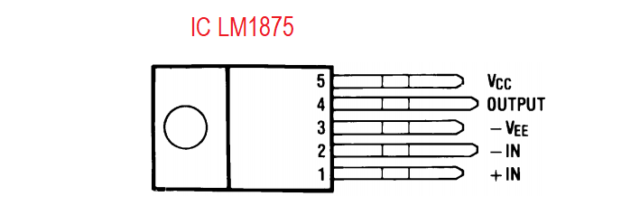

На схеме показана схема аудиоусилителя. Он построен на основе популярного усилителя LM1875 (IC1), 8-омного динамика мощностью 10 Вт (LS1) и нескольких других компонентов. Микросхема LM1875 имеет всего пять выводов: два входных, один выходной, а оставшиеся два предназначены для смещения. Здесь аудиосигнал подаётся на неинвертирующий вход, а инвертирующий вход подключен между резистором обратной связи R3 и общим проводом питания через элементы R2 и C1.
Поскольку мы ожидаем выходную мощность всего 10 Вт, мы подключили к выходу динамик сопротивлением 8 Ом. Теперь подключите аудиовход вашего мобильного телефона/ноутбука/ПК к двухконтактному входному разъёму и подайте напряжение смещения +9 В. Усиленный аудиосигнал поступает на динамик через конденсатор C3. В результате вы слышите усиленный звук в динамике LS1.
