Стереоусилитель мощностью 3 Вт на микросхеме BA5406
Рабочее объяснение

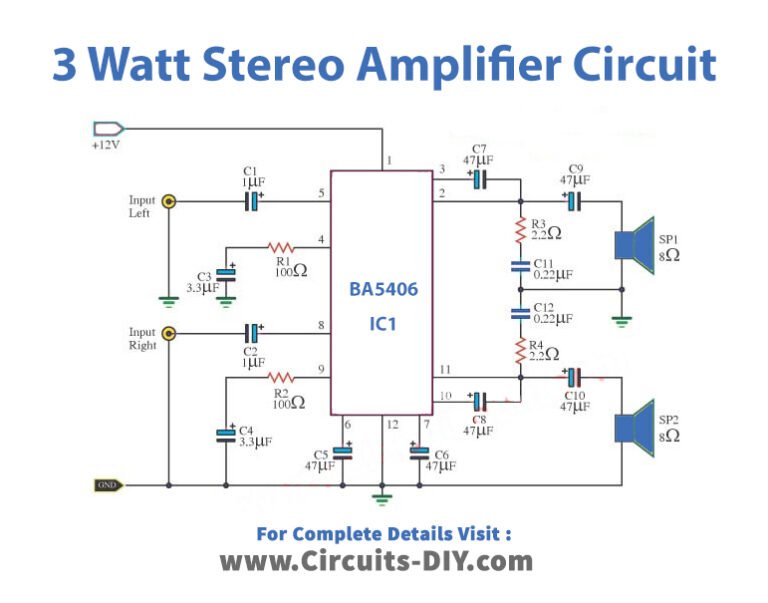

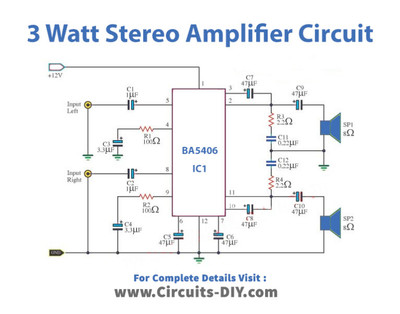

Как показано на схеме, BA5406 рассчитан на подачу 3×2 Вт на 8-омные динамики при напряжении питания 12 В. Сначала мы подаём на эту схему питание 12 В. Ток покоя составляет 20–70 мА, обычно 40 мА. Затем оба входных сигнала ( правый и левый), подключенные к выводам 5 и 8 BA5406, подаются через конденсаторы C1 и C2 для сопряжения, что предотвращает помехи по постоянному току. Оба входных сигнала поступают на выводы 2 и 11 микросхемы IC. Мы конфигурируем эту микросхему как неинвертирующий усилитель. Она не изменяет фазу сигналов.
Два вывода микросхемы (вывод 3 и вывод 10) подключены к конденсаторам C7 и C8 соответственно. Оба контакта обеспечивают усиление с помощью бутстрепа. C5 и C6 подключены к выводам 6 и 7. Они используются для фильтрации помех от микросхемы. C11 и R3 образуют цепь Цобеля для левого выхода, а C12 и R4 — для правого канала. Назначение цепи Цобеля — подавление колебаний и повышение стабильности усилителя на высоких частотах.
Затем эти выходные сигналы проходят через C9 и C10, которые связывают выход с обоими 8-омными динамиками.
