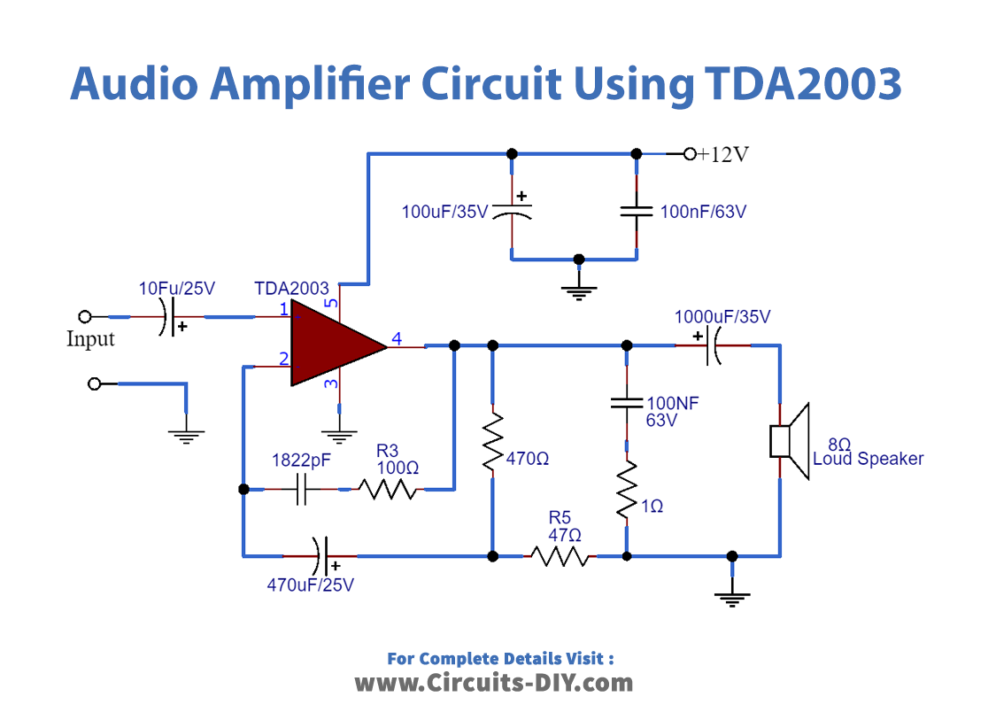

Схема аудиоусилителя на TDA2003 – Усилитель мощности
Рабочее объяснение
Микросхема усилителя TDA2003 обеспечивает выходную мощность 7 Вт при питании от источника 12 В, 500 мА и динамике с сопротивлением 4 Ом. TDA2003A — это 5-выводной аудиоусилитель. Выводы 5 и 3 питают микросхему усилителя, а усиливаемый аудиосигнал поступает на вывод 1, который является неинвертирующим входом. Усиленный аудиосигнал может быть получен на аудиопреобразователе, например, громкоговорителе, через вывод 4. Кроме того, двумя важными компонентами являются значения, связанные с последовательной RC-цепочкой конденсатора (1822 пФ) и резистора (100 Ом), которая задаёт полосу пропускания усилителя. Резисторы R1 и R2 используются для настройки коэффициента усиления усилителя.

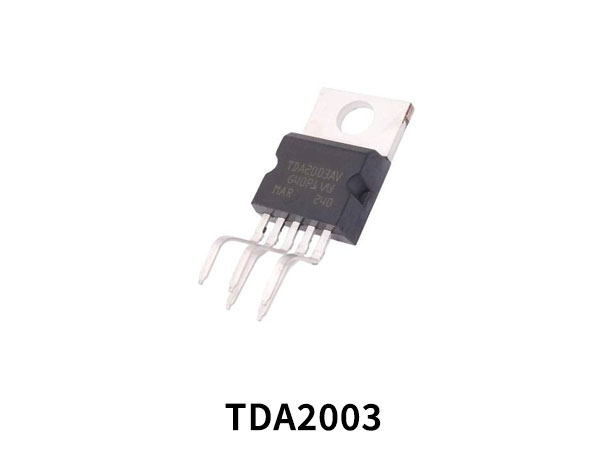

TDA2003 — это универсальная микросхема усилителя звука для стерео- и монофонических аудиосистем. Эта микросхема может выдавать ток до 3,5 А для питания динамиков, а также выдерживать кратковременные токи до 5 А без повреждения. Она также способна выдерживать короткие замыкания в цепях переменного и постоянного тока без повреждения. Рабочее напряжение микросхемы составляет 18 В, но может работать при высоких напряжениях до 28 В. Это делает её надёжной для использования в автомобильных аудиосистемах, например, в автомагнитолах.
