Аудиоусилитель малой мощности
Рабочее объяснение

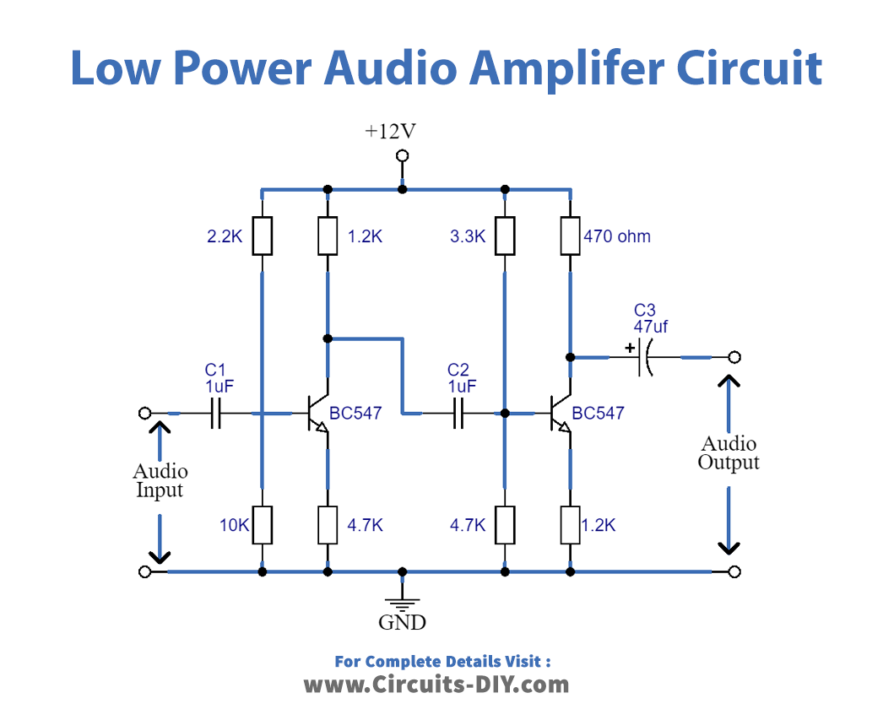

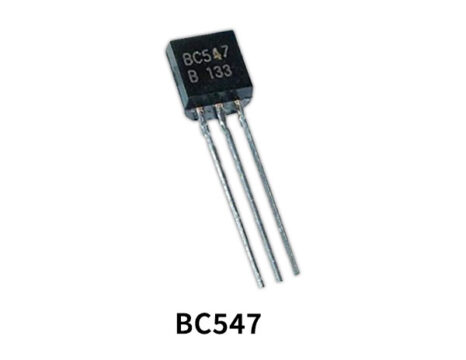

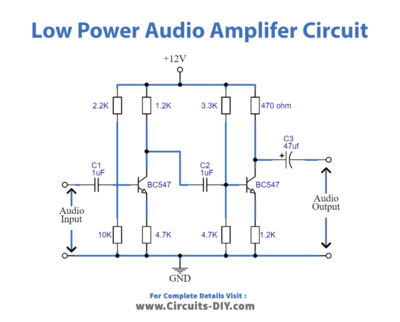

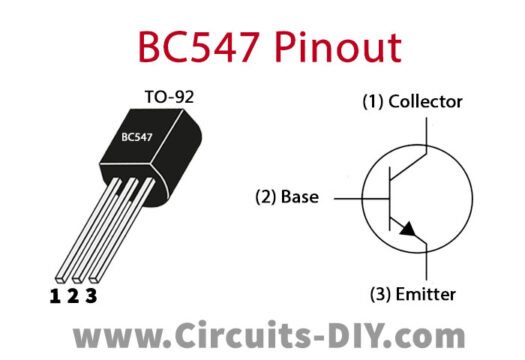

Этот маломощный аудиоусилитель использует два транзистора BC547. Поскольку мы знаем, что усилители не меняют форму или частоту сигнала, необходимо использовать два транзистора. Оба транзистора работают одинаково. Первый усилитель усиливает сигнал и обеспечивает сдвиг фазы на 180 градусов. Поскольку сдвиг фазы нам не нужен, второй транзистор производит ещё один сдвиг фазы на 180 градусов. В результате мы получаем сдвиг фазы на 360 градусов, что в общем случае равно 0 градусов. Таким образом, мы получаем усиленный выходной сигнал с нулевым сдвигом фазы.
