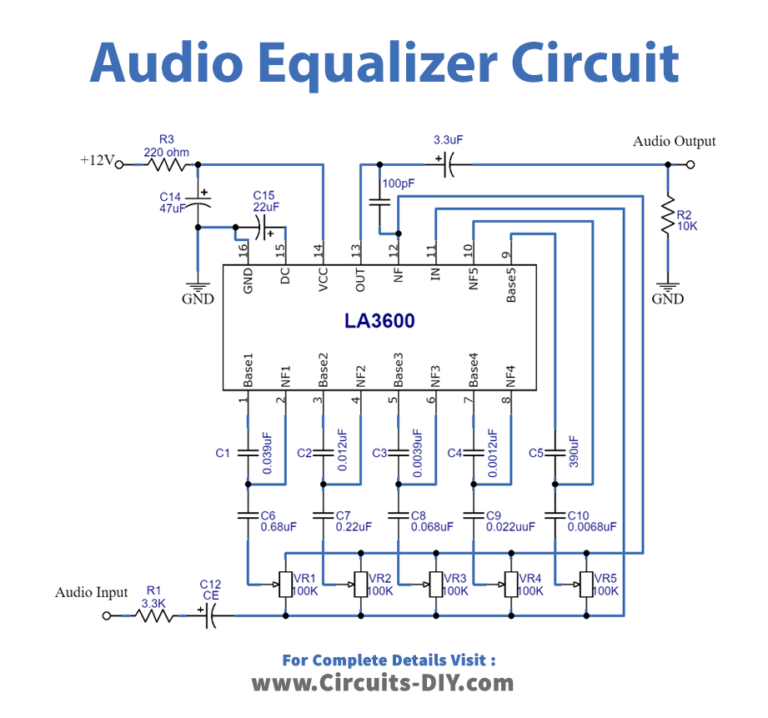

Схема аудиоэквалайзера на базе LA3600
Микросхема LA3600 может обеспечивать напряжение питания до 20 В, а постоянные конденсаторы и переменные резисторы разделяют пять различных диапазонов. Эта схема имеет источник питания 12 В. Используя переменные резисторы, можно регулировать выходной сигнал каждого диапазона (VR). С помощью двух микросхем LA3600 можно разделить стереозвук или даже выровнять аудиосигнал.
Эта схема принимает только один аудиосигнал. Входной аудиосигнал разделяется резисторами и поступает в микросхему эквалайзера для отдельных входов базы. Наконец, внутренний операционный усилитель усиливает все входы базы, а вывод 13 выводит аудиосигнал. Схему можно сделать более профессиональной, используя ползунковый потенциометр вместо переменного резистора.
