Схема аудиомикшера на базе LM3900
Рабочее объяснение

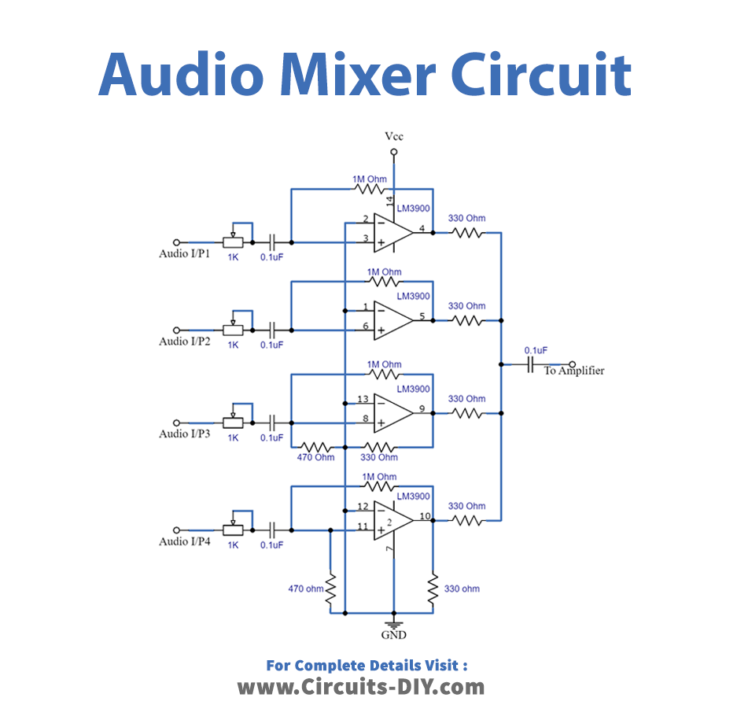

Для построения схемы аудиомикшера нам необходим усилительный каскад, и в качестве усилительного каскада здесь используется микросхема LM3900. Каждый аудиовход управляется переменными резисторами (VR1–VR4) для удобного управления отдельными аудиоканалами. Все внутренние усилители используются для усиления входных аудиосигналов.
Инвертирование входного сигнала усилителя осуществляется аудиосигналами и неинвертирующими выводами. Резистор 1 МОм используется на всех этапах схемы обратной связи. Наконец, с помощью внешнего усилителя мощности выходные сигналы суммируются.

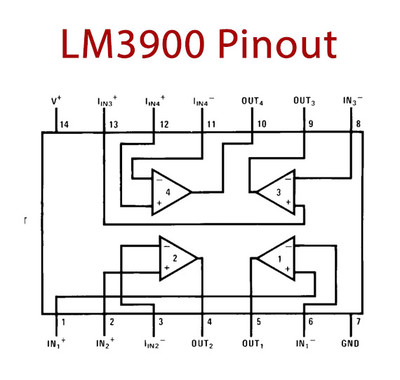

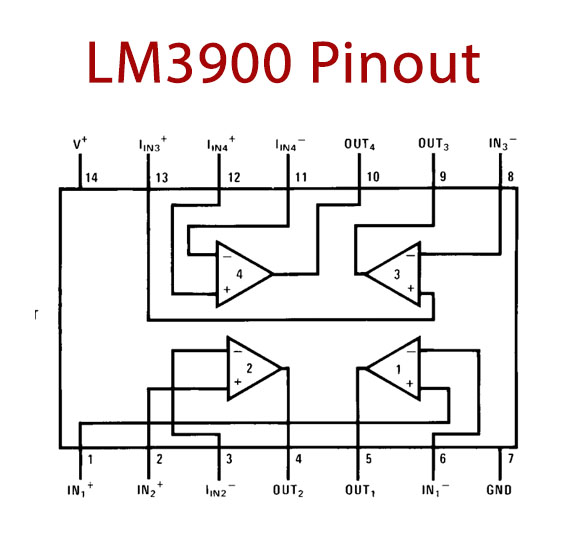

Четыре внутренних усилителя LM3900 работают независимо друг от друга с высокой компенсацией коэффициента усиления. Для питания требуется только один источник, возможна даже раздельная подача питания. Широкая полоса пропускания и большой размах выходного напряжения.
Для этого аудиомикшера требуется стабилизированный источник постоянного тока и аудиосигнал, который можно подавать непосредственно на вход или после предварительного усиления. Обеспечьте общее заземление (GND) для всех неинвертирующих входов. Для более профессиональной работы схемы вместо переменных резисторов следует использовать регулируемый ползунковый потенциометр.
