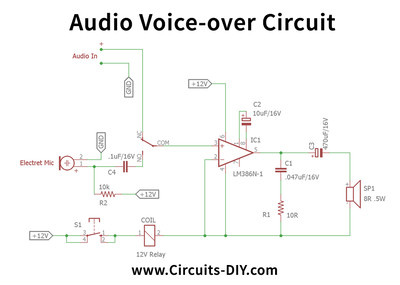

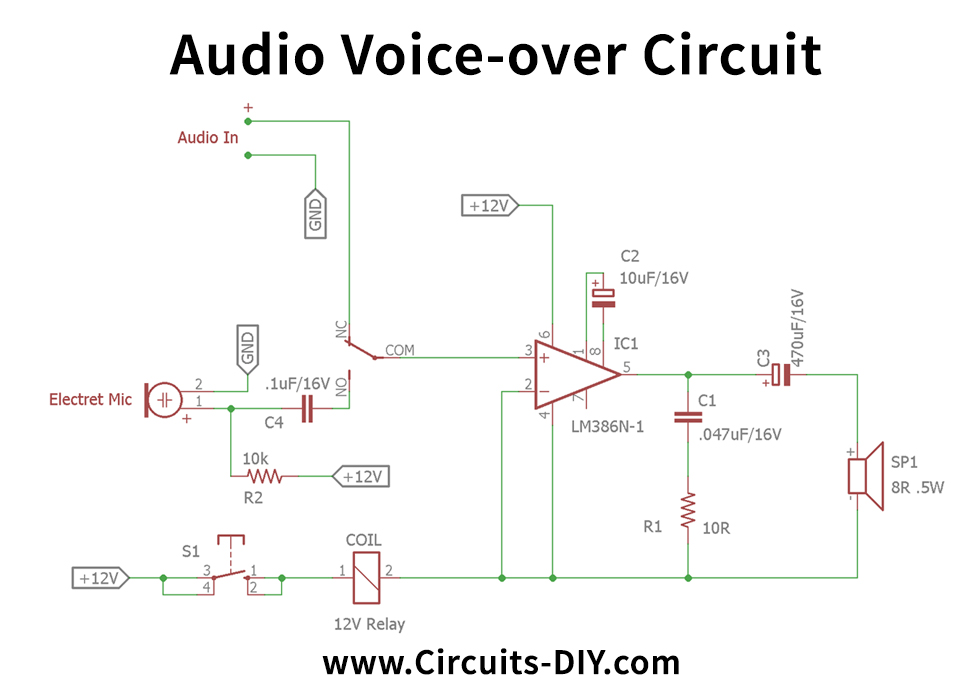

Схема закадрового аудио с использованием LM386

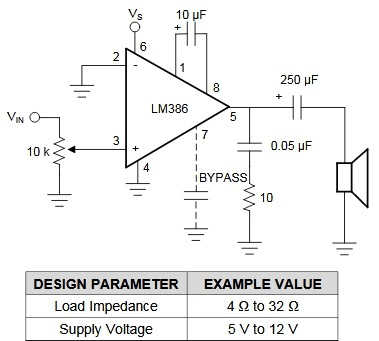

Компонент схемы усилителя мощности взят из технического описания LM386N компании Texas Instrument.
Скриншот микросхемы LM386N от Texas Instruments представлен в примере выше. Схема обеспечивает 200-кратное усиление от входного сигнала до выхода. Схема состоит из нескольких компонентов, включая усилитель мощности с резистором 10 Ом, состоящий из двух электролитических компрессоров ёмкостью 10 мкФ и 250 мкФ (мы использовали 470 мкФ) и дросселя 10 Ом (в нашей схеме используется дроссель 0,05 мкФ). Снабберная цепь образована резисторами 0,047 мкФ и 10 Ом на индуктивной нагрузке. Схема должна быть стабилизирована в диапазоне 5–12 В, а усилитель мощности будет подключаться к нагрузке 4–32 Ом.
