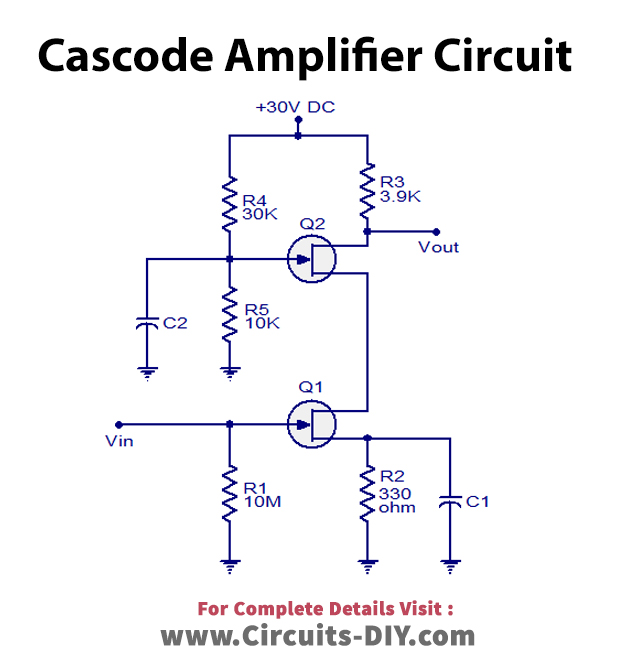

Схема каскодного усилителя с использованием полевых транзисторов
Введение
Чтобы получить лучший коэффициент усиления, полосу пропускания, скорость нарастания, стабильность, выходное сопротивление и т.д., в усилителях используется каскадная конфигурация. Если коротко, то каскодная схема усилителя представляет собой двухкаскадную схему. Более того, она содержит каскад с общим эмиттером, питающий каскад с общей базой. Однако наиболее важным фактором при использовании этой конфигурации является расширение полосы пропускания. Более широкая полоса пропускания снижает эффект Миллера. Таким образом, чтобы понять каскадное включение, необходимо понять эффект Миллера. Итак, что же такое эффект Миллера?
Конечно, эффект Миллера заключается в умножении паразитных составляющих. Следовательно, увеличивается входная ёмкость. Однако увеличение входной ёмкости может увеличить нижнюю частоту среза. В результате это сужает полосу пропускания. Поскольку нам требуется расширение полосы пропускания, то, следовательно, использование каскадного метода для улучшения схемы усилителя
Рабочее объяснение
В схеме два усилителя. Во-первых, входной каскад состоит из полевого транзистора с общим истоком. То есть, исток заземлён. Во-вторых, второй каскад содержит полевой транзистор с общим затвором. Подводя итог, можно сказать, что первый каскад схемы управляет вторым каскадом. Поскольку затвор второго каскада заземлён, напряжение на стоке Q1 и напряжение на истоке Q2 практически одинаковы. Это означает, что Q2 обеспечивает низкое входное сопротивление для Q1. В заключение, это уменьшает эффект Миллера и увеличивает полосу пропускания. Более того, более низкий коэффициент усиления Q1 не влияет на общий коэффициент усиления схемы, поскольку Q2 компенсирует потери и увеличивает общий коэффициент усиления.
