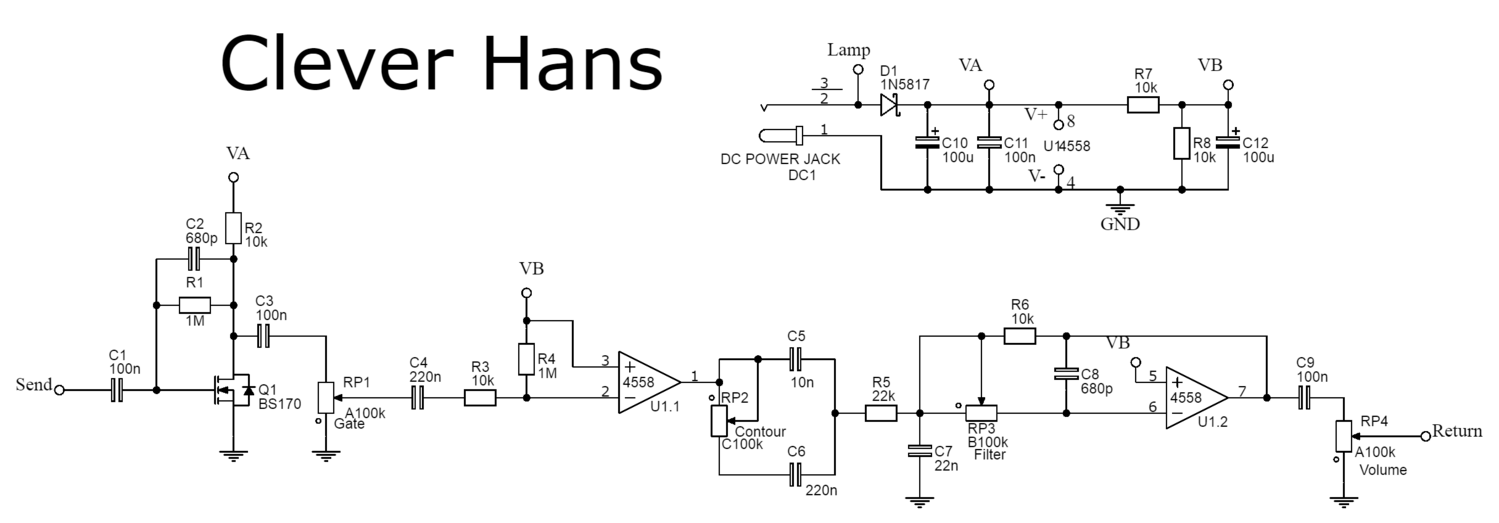

Clever Hans

Clever Hans — старший брат One Chip Pony

Clever Hans — старший брат One Chip Pony . Он основан на том же компараторном движке, но добавленные возможности эквалайзера делают его гораздо более универсальным — поистине лошадь другого цвета! Я все еще ищу способ маркировать элементы управления с помощью гидродип-покрытия. С простой разводкой маркировка не нужна, хотя в последнее время я люблю ленточные кабели. Я бы с удовольствием использовал другой ленточный кабель и плату ввода/вывода для разъемов, но я не нашел совместимого с печатной платой разъема постоянного тока с внешним потенциометром. Входной каскад представляет собой усилитель на МОП-транзисторе с мощным фильтром нижних частот. Этот фильтр помогает минимизировать шум струны, когда Gate установлен на высокий уровень. Этот каскад питает компаратор. Компаратор не искажает сигнал, как большинство фуззов. Вместо того, чтобы усиливать сигнал до клиппинга, сигнал сравнивается с напряжением смещения. Если входное напряжение ниже, выходной сигнал подпрыгивает до верхней границы. Если входное напряжение выше, выходной сигнал замыкается на землю. Максимальный фуз и максимальная компрессия — всё время! Затем компаратор подаёт сигнал на эквалайзер. Contour — это простой входной конденсаторный микс, но он очень эффективен. Регулятор Filter — это фильтр нижних частот с множественной обратной связью. Он фактически похож на фильтрацию, используемую во многих схемах задержки PT2399. Этот фильтр создаёт резонансный пик на частоте среза примерно 3–6 дБ. Этот пик предотвращает размытие сигнала даже при сильном ослаблении высоких частот. В результате получается мощный фуз — практически без уровня шума — который можно эквализировать, чтобы он идеально вписался в микс.

материал с форума madbeanpedals.com
