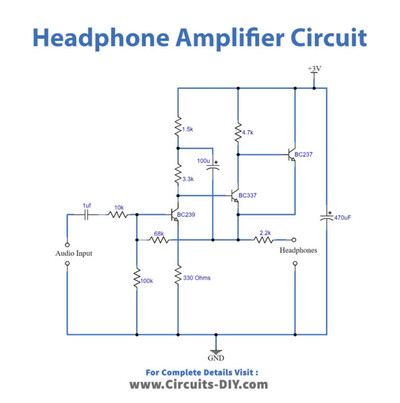

Схема усилителя для наушников на 3 транзисторах
Рабочее объяснение
Эта схема работает в два этапа: предусиление и усиление. Входной сигнал поступает с ПК, ноутбука или смартфона, а выходной — на наушники через гнездо типа «мама». Конденсатор (1 мкФ) блокирует постоянную составляющую, позволяя переменной составляющей проходить через каскад предварительного усиления.

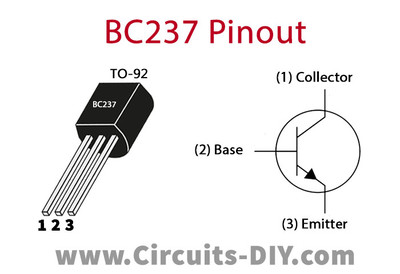

Транзистор Q1 (BC239C) служит предварительным усилителем входящего аудиосигнала. Транзистор Q1 настроен на смещение коллектор-база с помощью подключенного резистора 68 кОм. Этот резистор обеспечивает отрицательную обратную связь для транзистора Q1. Выходной сигнал Q1 поступает на базу Q2 , служа входным управляющим сигналом. После предварительного усиления аудиосигнал дополнительно усиливается транзисторами Q2 (BC337) и Q3 (BC237) перед подачей на выходной разъем для подключения наушников. Схема должна работать при напряжении питания 3–5 В.
