Как сделать аудиоусилитель 12 В с помощью TDA2030

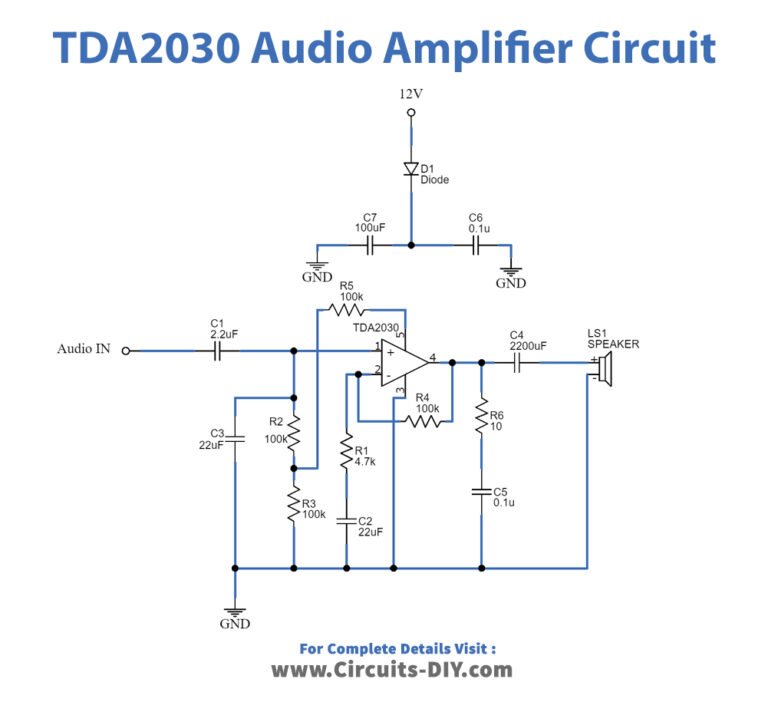

Работа этого аудиоусилителя 12 В на основе TDA2030 на самом деле довольно проста. Сначала мы подключим источник питания постоянного тока 12 В. При использовании аудиоустройства, например, смартфона или микрофона, аудиосигнал поступает через разделительный конденсатор ёмкостью 2,2 мкФ. Разделительный конденсатор эффективно блокирует постоянную составляющую входного сигнала, пропуская только переменный ток.

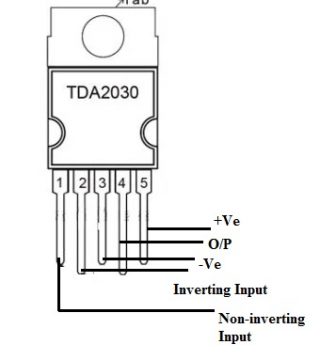

Для усиления сигнала между контактами 2 и 4 установлен резистор обратной связи R4. Схема не будет работать должным образом, если этот резистор установлен неправильно. R1 и C2 соединены последовательно. Вывод 3 микросхемы заземлён, а вывод 2 используется для подавления помех в аудиопотоке.
Выходной сигнал поступает с четвёртого контакта микросхемы. Затем усиленный выходной сигнал усилителя поступает на аудиопреобразователь, например, громкоговоритель.
