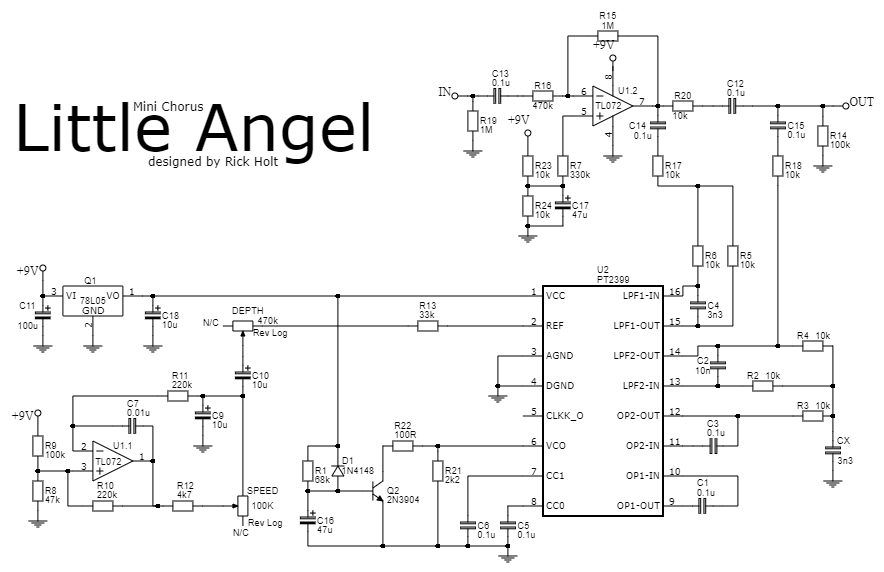

"Little Angel"

Mini Chorus

Перечень :

R1 - 68k
R2 - 10k
R3 - 10k
R4 - 10k
R5 - 10k
R6 - 10k
R7 - 330k
R8 - 47k
R9 - 100k
R10 - 220k
R11 - 220k
R12 - 4k7
R13 - 33k
R14 - 100k
R15 - 1M
R16 - 470k
R17 - 10k
R18 - 10k
R19 - 1M
R20 - 10k
R21 - 2k2
R22 - 100R
R23 - 10k
R24 - 10k

C1 - 100n
C2 - 10n
C3 - 100n
C4 - 3n3
C5 - 100n
C6 - 100n
C7 - 10n
C8 - 47uF+
C9 - 10uF+
C10 - 10uF+
C11 - 100uF+
C12 - 100n
C13 - 100n
C14 - 100n
C15 - 100n
C16 - 47uF+
C17 - 47uF+
CX - 3n3

VD1 - 1N4148

Q1 - 78L05
Q2 - 2N3904


ПЕЧАТНАЯ ПЛАТА
