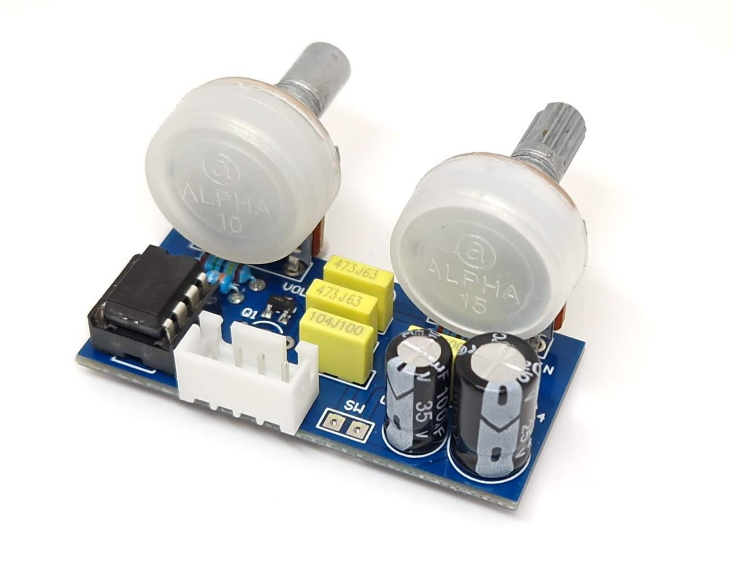

Mini Guitar Amp

Описание педали

Этот мини-гитарный усилитель идеально подходит в качестве домашнего репетиционного усилителя. Он имеет регулировку усиления и громкости, предлагая очень динамичный звук.

Этот проект усилителя основан на схеме Ruby Amp (runoffgroove.com), эталонного проекта DIY с большим количеством документации на нескольких форумах DIY. Вы также можете модифицировать компоненты и использовать печатную плату для разработки собственной схемы усилителя.

Печатная плата позволяет монтировать светодиод (с его резистором) и подключать переключатель для дополнительного усиления. Потенциометры могут быть установлены непосредственно на печатной плате.

Управление

• Объем
• Прирост

КОМПОНЕНТЫ

Печатная плата
Печатная плата               МИНИ-ГИТАРНОГО УСИЛИТЕЛЯ ПЕЧАТНАЯ ПЛАТА

Конденсатор
C1 47n        47NF 100 В 5% ПОЛИЭСТЕР ПЛЕНОЧНЫЙ КОРОБЧАТЫЙ КОНДЕНСАТОР
C2 47n        47NF 100 В 5% ПОЛИЭСТЕР ПЛЕНОЧНЫЙ КОРОБЧАТЫЙ КОНДЕНСАТОР
C3 220u      220 МКФ 25 В ЭЛЕКТРОЛИТИЧЕСКИЙ КОНДЕНСАТОР 8X12 ММ
C4 100n      100NF 100 В 5% ПОЛИЭСТЕР ПЛЕНОЧНЫЙ КОРОБЧАТЫЙ КОНДЕНСАТОР
C5 100u      100 МКФ 35 В ЭЛЕКТРОЛИТИЧЕСКИЙ КОНДЕНСАТОР 6X11 ММ
C6 100n      100NF 100 В 5% ПОЛИЭСТЕР ПЛЕНОЧНЫЙ КОРОБЧАТЫЙ КОНДЕНСАТОР  (опционально повышающий)

Диод
D1 LED        LED 3MM ЗЕЛЕНЫЙ

Резистор
R1 1M         1M OHM 1/4W 1% МЕТАЛЛОПЛЕНОЧНЫЙ РЕЗИСТОР
R2 3.9k       3.9K OHM 1/4W 1% МЕТАЛЛОПЛЕНОЧНЫЙ РЕЗИСТОР
R3 10          10 OHM 1/4W 1% МЕТАЛЛОПЛЕНОЧНЫЙ РЕЗИСТОР
R4 2.2k       2.2K OHM 1/4W 1% МЕТАЛЛОПЛЕНОЧНЫЙ РЕЗИСТОР

IC
Q1 2N5457      SMD SOT-23 2N5457 JFET N-КАНАЛЬНЫЙ ТРАНЗИСТОР
IC1 LM386        LM386 АУДИОУСИЛИТЕЛЬ ИС
(IC1 Socket     8 PIN DIP IC SOCKET ADAPTER )

Потенциометр
VOL 10k-B        10K OHM LIN ПОТЕНЦИОМЕТР
GAIN 1k-B          1K OHM LIN ПОТЕНЦИОМЕТР

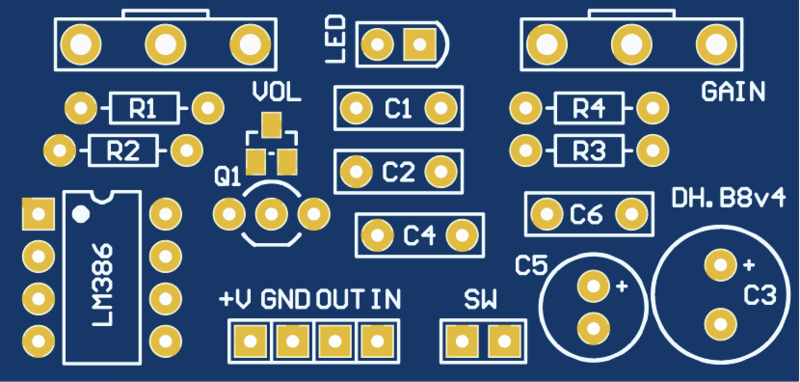

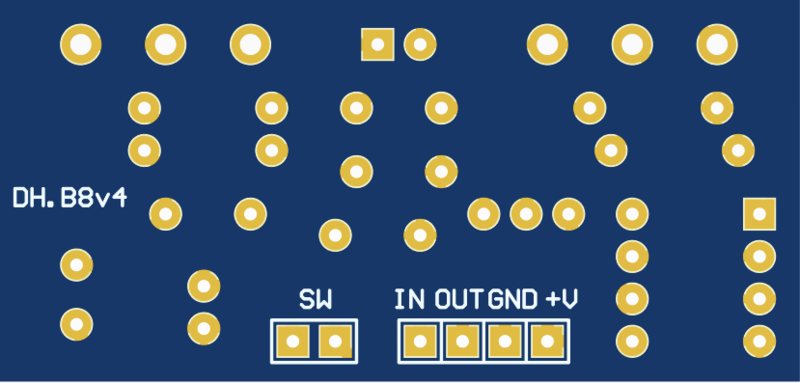

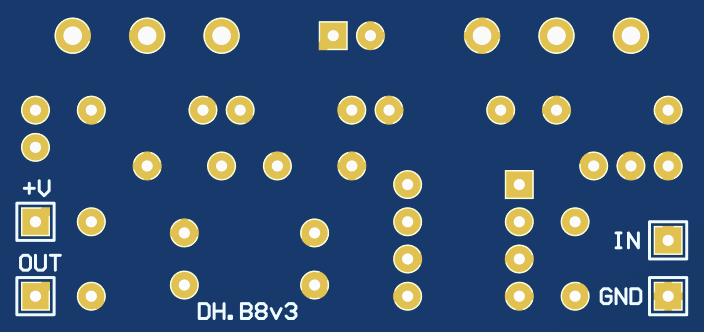

Печатная плата DH.B8v4

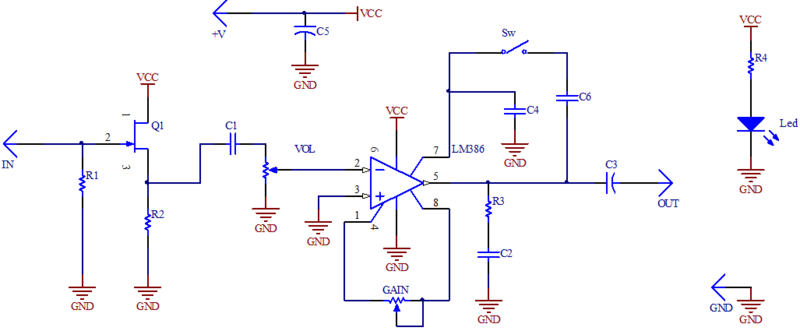

СХЕМА

УСКОРЕНИЕ МОД

Установите конденсатор емкостью 100 нФ на C6 и подключите переключатель к Sw.

C6 100n      100NF 100V 5% ПОЛИЭФИРНАЯ ПЛЕНКА КОРОБЧАТОГО ТИПА КОНДЕНСАТОР
SW SPDT     МИНИ-ПЕРЕКЛЮЧАТЕЛЬ ВКЛ-ВКЛ

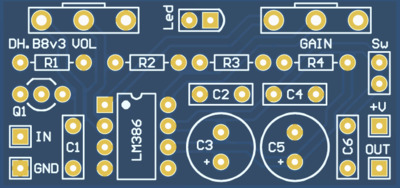

Печатная плата DH.B8v3
