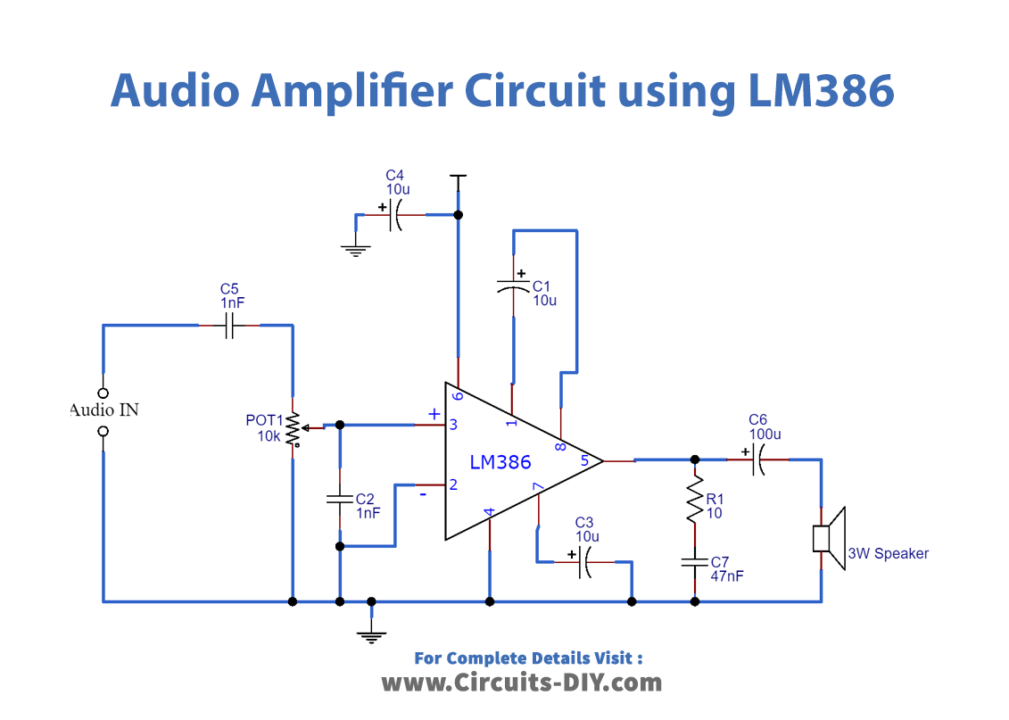

Простая схема аудиоусилителя на LM386
Рабочее объяснение
Подключите источник питания к контактам 6 и 4. Подключите источник звука через разъём 3,5 мм. Для регулировки уровня входного напряжения к входу можно подключить переменный резистор. Кроме того, последовательно с резистором можно включить конденсатор для фильтрации постоянной составляющей входного сигнала. К выходу подключите динамик с импедансом от 4 Ом до 32 Ом. Подключите динамик к контакту 5 через конденсатор для удаления постоянной составляющей сигнала с выхода.
Основная функция LM386 — регулировка усиления, осуществляемая выводами 1 и 8. Подключение конденсатора между выводами 1 и 8 позволяет обойти внутренний резистор сопротивлением 1,35 кОм, и усиление устанавливается на уровне 200 (46 дБ). Добавление резистора последовательно с конденсатором позволяет изменять усиление в зависимости от требований. Различные номиналы резистора дают различные значения усиления в диапазоне от 20 до 200.
Помимо регулировки усиления, LM 386 также может использоваться для изменения частотной характеристики входного сигнала. Это достигается последовательным подключением конденсатора и резистора к контактам 1 и 5.
Вывод Bypass (вывод 7) обеспечивает выход без усиления. Заземление этого вывода через конденсатор обеспечит снижение шума и общую стабильность выходного сигнала.
