Простой аудиоусилитель на базе микросхемы таймера 555

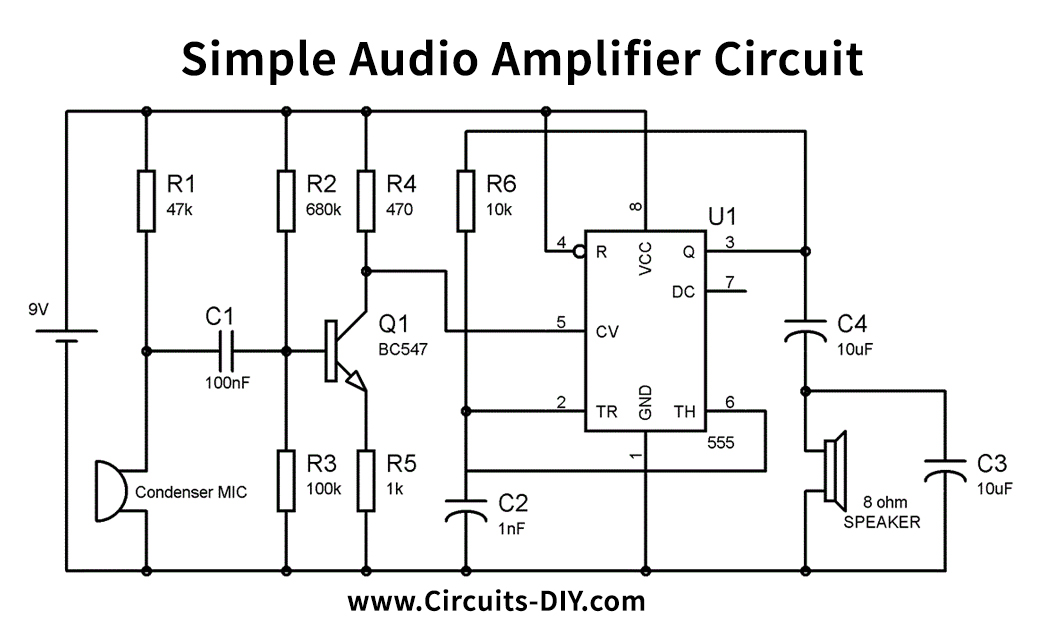

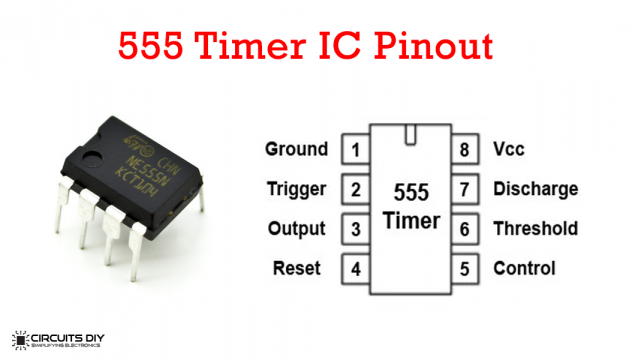

На схеме выше представлена простая схема аудиоусилителя. Здесь используется управляющий вывод 5 микросхемы 555, который обычно заземлён через конденсатор ёмкостью 0,01 мкФ. Управляющий вывод 5 предназначен для питания 2/3 В постоянного тока внутри микросхемы таймера 555, поэтому мы можем изменять это напряжение 2/3 В постоянного тока через этот вывод. Более того, изменение напряжения на этом выводе изменяет ширину выходного импульса независимо от оценки RC-цепей в схеме таймера 555. Он следует аналогичному принципу широтно-импульсной модуляции (ШИМ) для балансировки выходного сигнала. Мы использовали преимущества управляющего вывода в этой схеме.
Динамик не реагирует на высокие частоты, поэтому при отсутствии напряжения на управляющем контакте 5 он не выдаёт стабильный звуковой сигнал. Когда мы издаём звук вблизи конденсаторного микрофона, этот звук преобразуется транзистором в электрический сигнал, который затем передаётся на управляющий контакт 5 микросхемы 555. Импульс выходного сигнала на контакте 3 изменяется под действием напряжения на управляющем контакте, и динамик распознаёт этот постоянный участок выходного импульса и, следовательно, воспроизводит звук. По сути, при наличии напряжения на контакте 5 длительность импульса выходного сигнала увеличивается на секунду, что и распознаётся динамиком.
Резистор R1 используется для смещения конденсаторного микрофона, а R2 и R3 — для смещения полупроводникового. Можно проверить эту схему, подув воздух изо рта в сторону микрофона, и динамик начнёт издавать звук.
