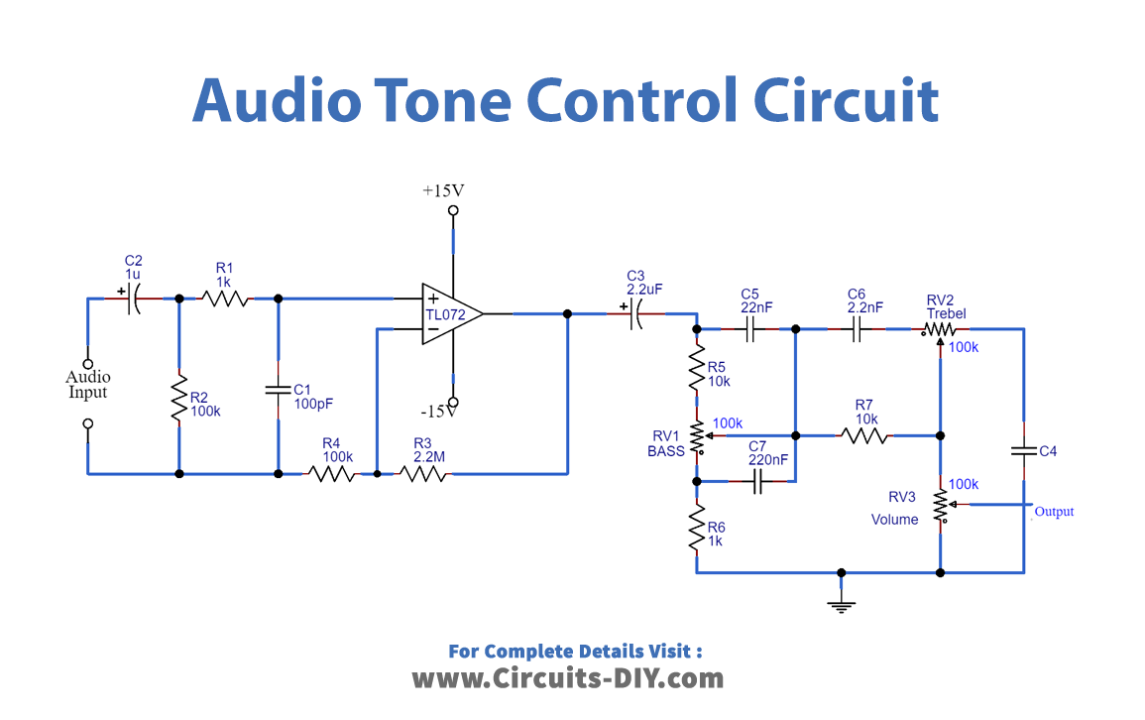

Простая схема управления тембром звука с использованием TL072

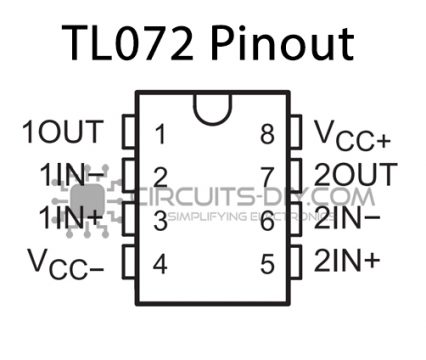

Это подтверждает наличие аудиовхода в схеме, а также обеспечение чистоты высокочастотных и низкочастотных фильтров после их использования. Напряжение питания +15 В и -15 В от двухполярного источника питания также подается на операционный усилитель TL072. На 8-й вывод операционного усилителя TL072 подается напряжение +15 В, а на 4-й вывод – -15 В. Аудиовход подается на третий вывод TL072, а звук выводится с вывода 1 TL072.
Затем переменные резисторы (потенциометры) передают этот выходной сигнал. С помощью этих потенциометров мы иногда можем регулировать высоту звука, высокие и низкие частоты. Выходной сигнал генерируется обычным динамиком . Поэтому выходная мощность звука низкая, и мы использовали маломощные динамики .
Здесь подключены три потенциометра для контроля высоких частот, громкости и низких частот. Соответствующие параметры (громкость, высокие частоты и низкие частоты) регулируются вращением ручки потенциометра.
Источник: https://www.circuits-diy.com/simple-audio-tone-control-circuit-using-tl072/ |
