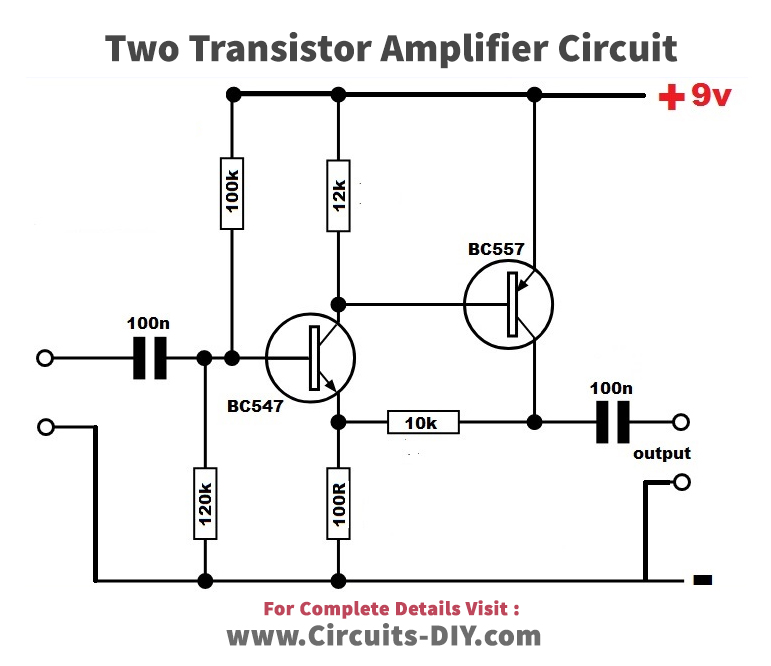

Схема двухтранзисторного усилителя звука
Рабочее объяснение

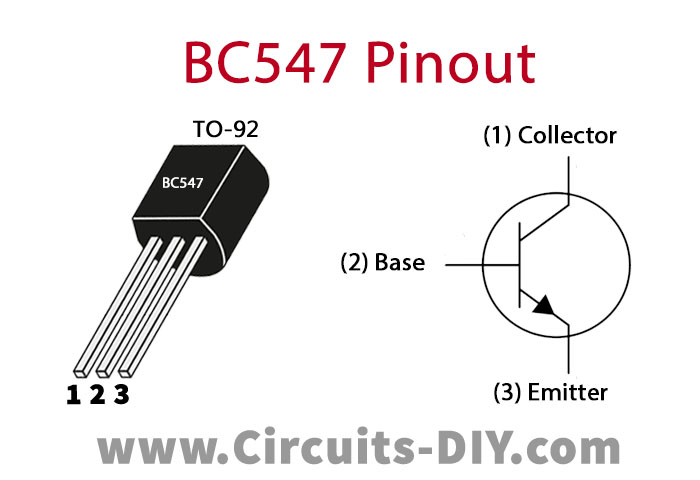

Эта схема усилителя на двух транзисторах состоит из двух каскадов. На первом каскаде используется n-p-n-транзистор. При подаче питания на схему и подаче аудиосигнала на базу первого транзистора (n-p-n), ток протекает между коллектором и эмиттером. Таким образом, протекающий ток пропорционален аудиосигналу. Транзистор усиливает сигнал и подаёт его на коллектор. Коллектор этого транзистора соединён с базой p-n-p-транзистора, открывая второй транзистор. Резисторы 100 кОм и 12 кОм используются для установки баз соответствующих транзисторов. На коллекторе p-n-p-транзистора наблюдается широкая полоса пропускания и высокий коэффициент усиления усилителя.
