Усилитель мощности на TDA2050

TDA2050 — это микросхема, предназначенная для использования в качестве усилителя звука класса AB. Она оборудована защитой от короткого замыкания между выходом и землей, между любым проводом и землей, имеется защита от перенапряжения, которое может возникнуть в напряжении питания, а также от перегрева.

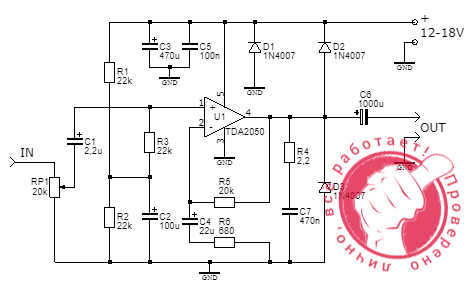

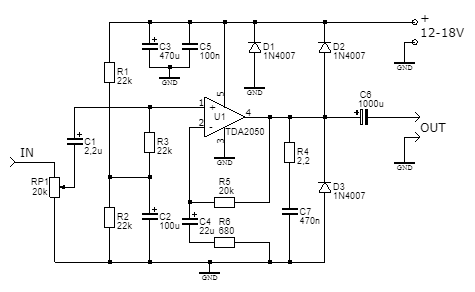

Схема рассчитана на питание 18В, однако хорошо работает при питании от 12В.

Перечень деталей:

R1 - 22k
R2 - 22k
R3 - 22k
R4 - 2,2
R5 - 20k
R6 - 680

C1 - 2,2uF
C2 - 100uF
C3 - 470uF
C4 - 22uF
C5 - 100n
C6 - 1000uF
C7 - 470n

D1-D3 - 1N4007

U1 - TDA2050

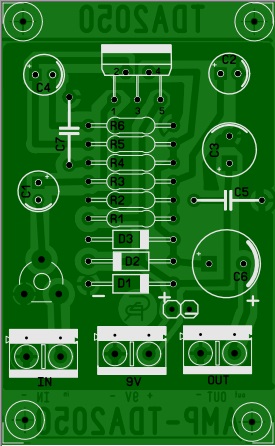

Усилитель выполнен на печатной плате размерами 55 × 40 мм.

Скачать плату
