COLORSOUND TREMOLO

COLORSOUND TREMOLO

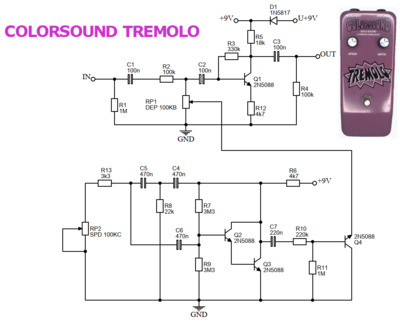

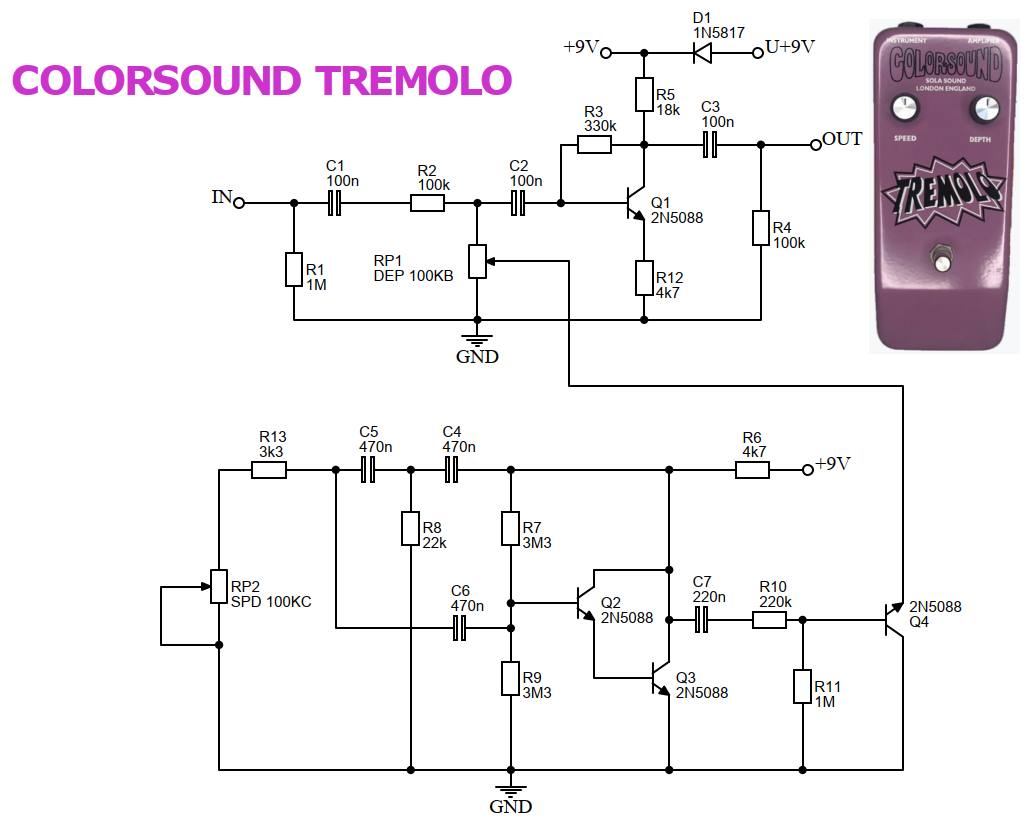

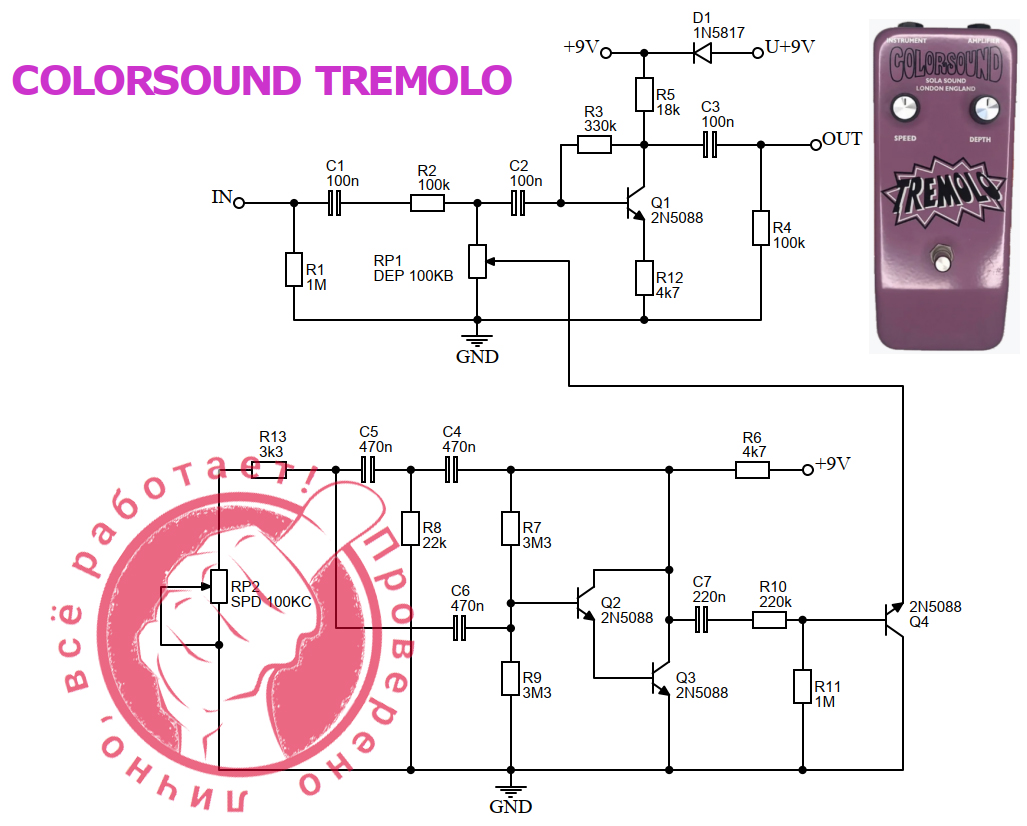

СХЕМА



R1 1M
R2 100k
R3 330k
R4 100k
R5 18k
R6 4k7
R7 3M3
R8 22k
R9 3M3
R10 220k
R11 1M
R12 4k7
R13 3k3


C1 100n
C2 100n
C3 100n
C4 470n
C5 470n
C6 470n
C7 220n


D1 1N5817
Q1-4 2N5088


SPD 100KC
DEP 100KB

СКАЧАТЬ ПЕЧАТНУЮ ПЛАТУ

СКАЧАТЬ ПЛАТУ
