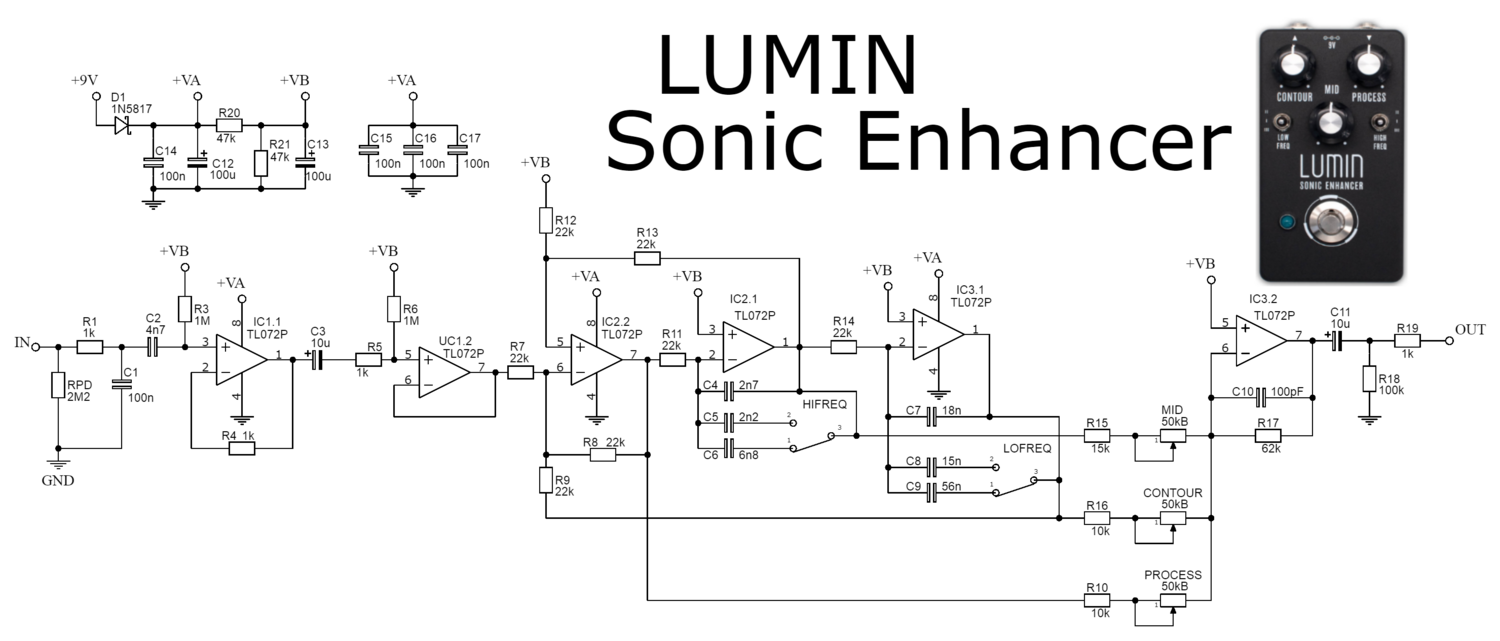

Lumin

Sonic Enhancer

Уникальный инструмент формирования тона, позволяющий повысить четкость сигнала путем отдельной коррекции фазы низких, средних и высоких частот.

Перечень:

R1    1k
R3    1M
R4    1k
R5    1k
R6    1M
R7    22k
R8    22k
R9    22k
R10    10k
R11    22k
R12    22k
R13    22k
R14    22k
R15    15k
R16    10k
R17    62k
R18    100k
R19    1k
R20    47k
R21    47k
RPD    2M2
LEDR    10k

C1    100pF
C2    4n7
C3    10uF
C4    2n7
C5    2n2
C6    6n8
C7    18n
C8    15n
C9    56n
C10    100pF
C11    10uF
C12    100uF
C13    100uF
C14    100n
C15    100n
C16    100n
C17    100n

D1    1N5817
IC1    TL072
IC2    TL072
IC3    TL072
DC JACK    2.1mm
IN    1/4" stereo
OUT    1/4" mono
LED    5mm
ENCLOSURE    1590N1


ПЕЧАТНАЯ ПЛАТА
