Существует множество схем мигания светодиодов, от простых транзисторных мультивибраторов до версий на микроконтроллерах и интегральных схемах, таких как популярная 555. Эта схема оптимизирована для чрезвычайно низкого потребления тока (< 50 мкА в среднем с новой батареей 1,5 В). Качественная щелочная батарейка типа АА может обеспечить до 3000 мАч. При потреблении 50 мкА это обеспечит 60 000 часов, или 2500 дней, или почти 7 лет. По мере снижения напряжения батареи со временем снижается и потребление тока. Это еще больше продлит время работы, пока батарея не разрядится или не протечет.

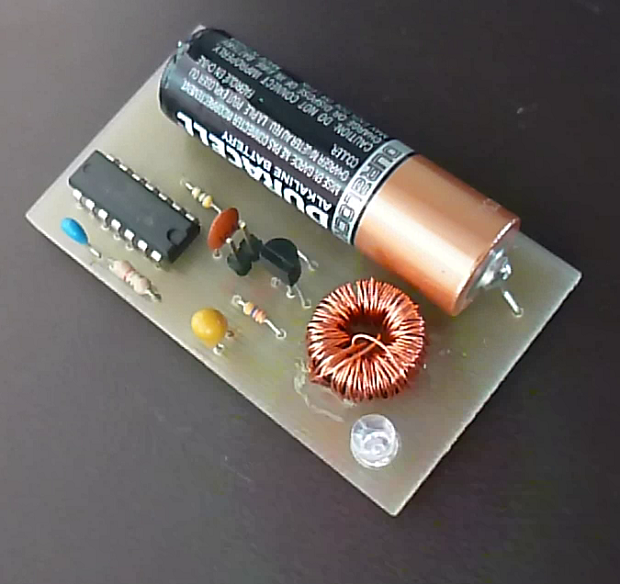

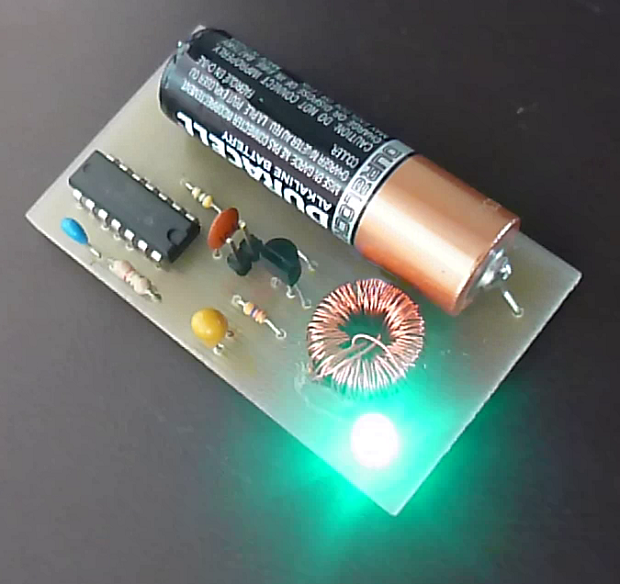

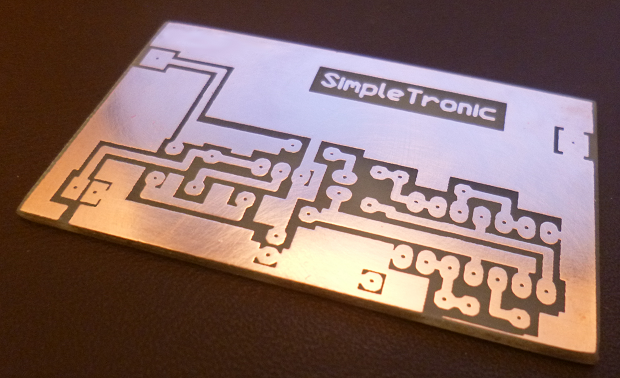

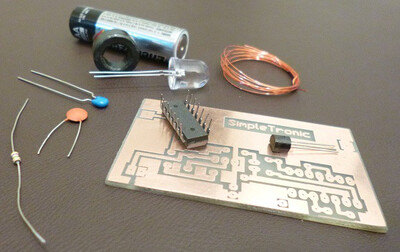

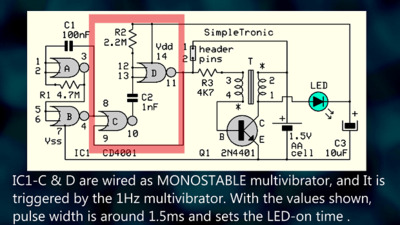

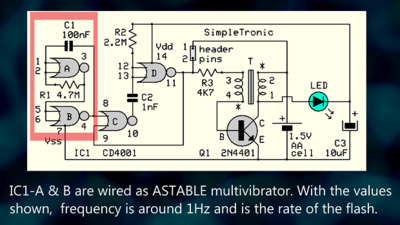

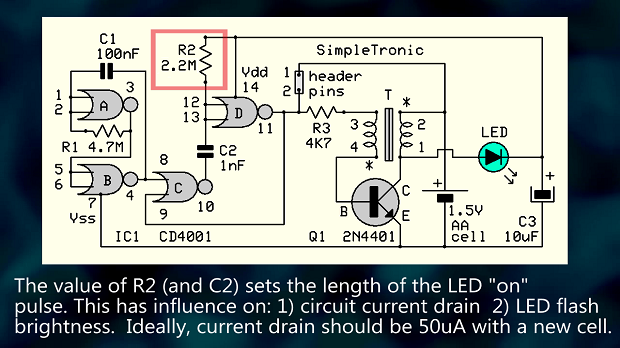

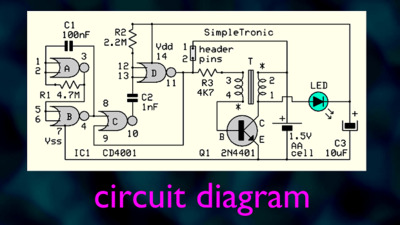

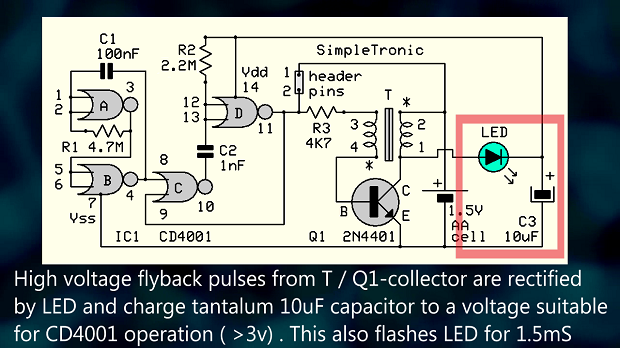

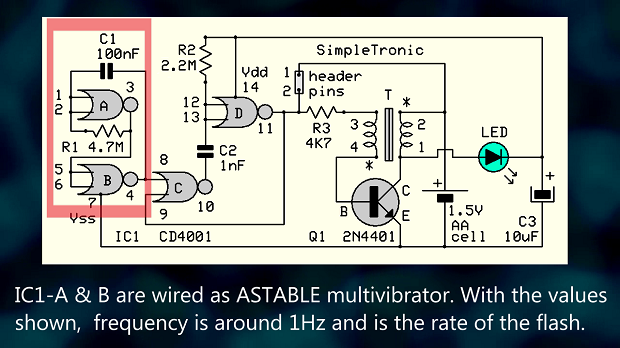

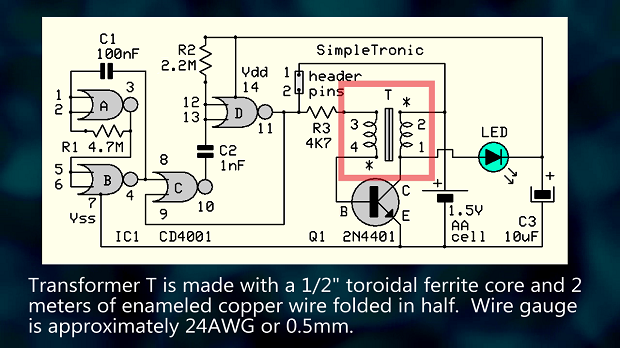

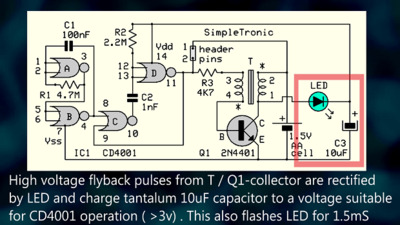

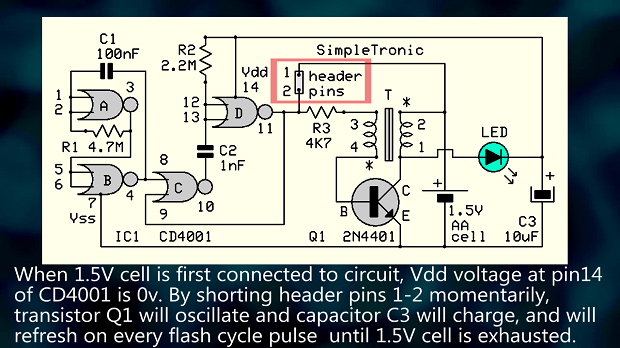

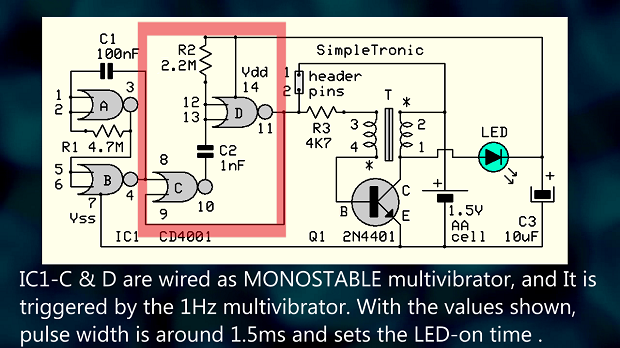

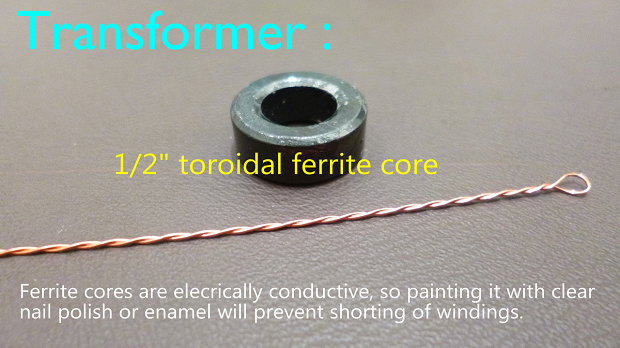

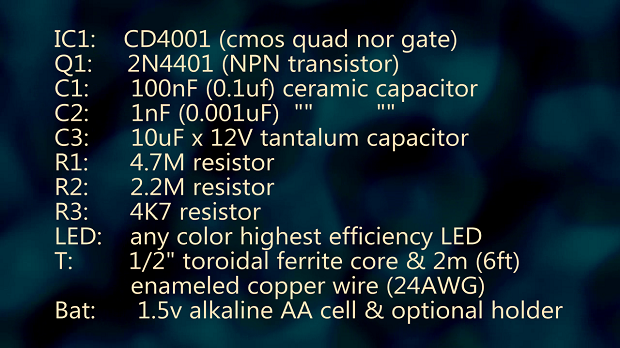

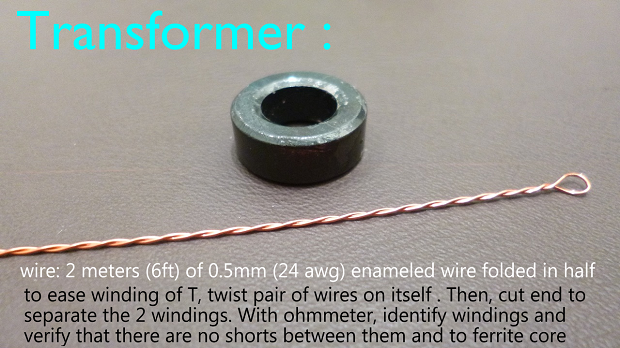

Схема представляет собой, по сути, «затворённый» блокирующий генератор (похититель джоулей). Микросхема CD4001 на микросхеме IC1   требует 3 В и не будет работать от 1,5 В (батарейка типа AA) при первом подключении. При кратковременном замыкании контактов 1-2 схема генерирует колебания, и на коллекторе транзистора Q1 появляются импульсы обратного напряжения. Эти импульсы выпрямляются светодиодом и заряжают конденсатор C3, при этом светодиод излучает свет. Теперь CD4001 питается от C3 достаточным напряжением питания и генерирует короткие импульсы (1,5 мс) с частотой 1 Гц (контакты отключены). Цикл повторяется до тех пор, пока не разрядится батарейка на 1,5 В.
