    Конденсаторы керамические
    MolierДата: Понедельник, 04.12.2017, 09:59 | Сообщение # 1
    Лейтенант
    Группа: Администраторы
    Сообщений: 71
    Репутация: 0
    Статус: Offline
    Конденсаторы

    MolierДата: Понедельник, 04.12.2017, 10:00 | Сообщение # 2
    Лейтенант
    Группа: Администраторы
    Сообщений: 71
    Репутация: 0
    Статус: Offline

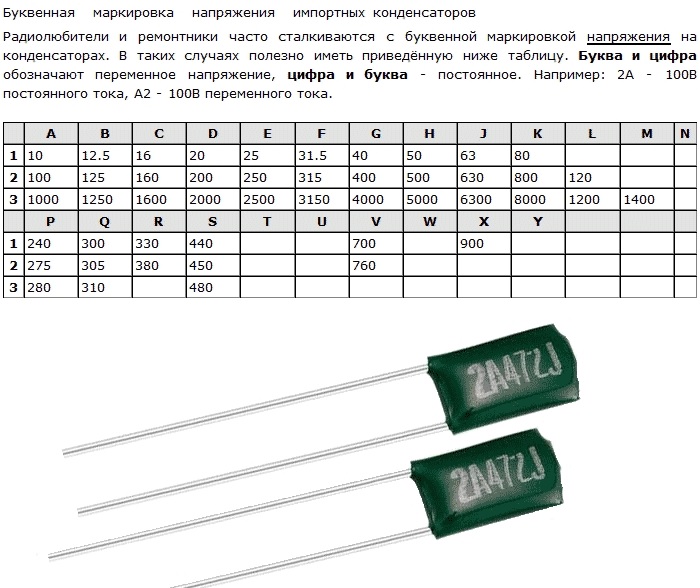

    Таблица обозначений напряжений импортных конденсаторов
    Пример: 2А - 100 вольт постоянного напряжения,
                 А2 - 100 вольт переменного напряжения





    Прикрепления: 3591412.jpg(67Kb) · 4731634.jpg(61Kb) · 5803165.jpg(64Kb)

    MolierДата: Понедельник, 04.12.2017, 10:03 | Сообщение # 3
    Лейтенант
    Группа: Администраторы
    Сообщений: 71
    Репутация: 0
    Статус: Offline
    Прикрепления: 2725813.jpg(82Kb)

    MolierДата: Понедельник, 04.12.2017, 10:18 | Сообщение # 4
    Лейтенант
    Группа: Администраторы
    Сообщений: 71
    Репутация: 0
    Статус: Offline
    Цифирное кодирование или маркировка конденсаторов

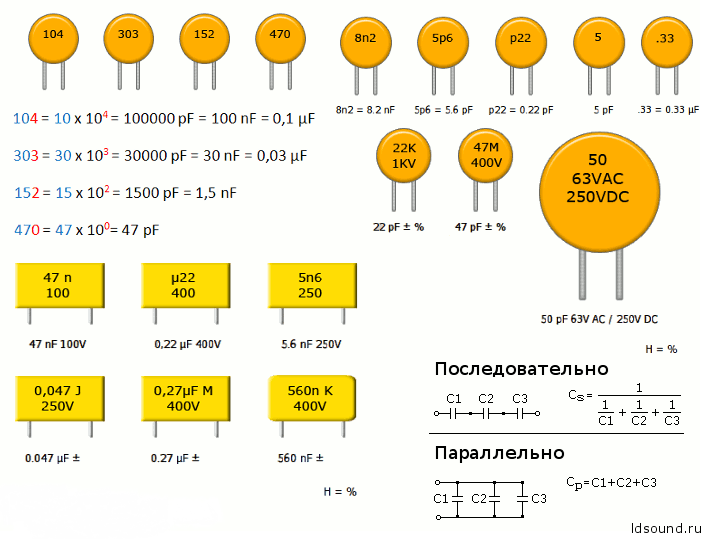

    При цифирном кодировании используются три цифры. Первые две цифры указывают мантиссу, а третья множитель, т. е. количество нулей после первых двух цифр. Например, число 102 обозначает 10×102 и равно 1000 пикофарад (рис. 1). Как уже было сказано выше, отправной величиной в маркировке конденсаторов является пикофарад. Чисто 224 обозначает 22 и четыре нуля и равно 220000 пФ = 220 нФ = 0,22 мкФ. Номиналы конденсаторов принято называть в пикофарадах либо микрофарадах; “нанофарадами” и “милифарадами” редко пользуются в обиходе.


    Рис. 1 — Цифирное кодирование конденсаторов

    Кроме емкости конденсаторы имеют еще ряд важных характеристик, некоторые из них наносятся на корпус в виде маркировки, остальные можно узнать только воспользовавшись соответствующим справочным материалом. К таким характеристикам относятся: рабочее напряжение, температурный коэффициент емкости, тангенс угла потерь, сопротивление изоляции и др.
    Прикрепления: 1282977.jpg(101Kb)

    MolierДата: Понедельник, 04.12.2017, 10:22 | Сообщение # 5
    Лейтенант
    Группа: Администраторы
    Сообщений: 71
    Репутация: 0
    Статус: Offline
    Цифирно-буквенная маркировка конденсаторов

    При цифирно-буквенной маркировке цифры обозначают величину, а буквы размерность емкости конденсатора. На советских конденсатора буквы могут быть как русского (т. е. кириллица) алфавита либо латинского алфавитов. Например надпись 22n обозначает емкость конденсатора 22 нанофарад (нФ); 120p и 270p обозначают емкость 120 пикофарад (пФ) и 270 пФ соответственно


    Цифирно-буквенная маркировка конденсаторов

    Если на корпусе конденсатора нанесены только цифры, то они указывают емкость в пикофарадаф (рис. 12). Следует запомнить, что отправной величиной размерности емкости конденсатора при всех типах маркировки, если дополнительно не указывается приставка размерности, является пикофарад.


    Маркировка конденсаторов: 1500 пФ и 33000 пФ соответственно
    Прикрепления: 8394597.jpg(41Kb) · 1492552.jpg(221Kb)

    MolierДата: Понедельник, 04.12.2017, 13:21 | Сообщение # 6
    Лейтенант
    Группа: Администраторы
    Сообщений: 71
    Репутация: 0
    Статус: Offline
    Кодировка 3-мя цифрами

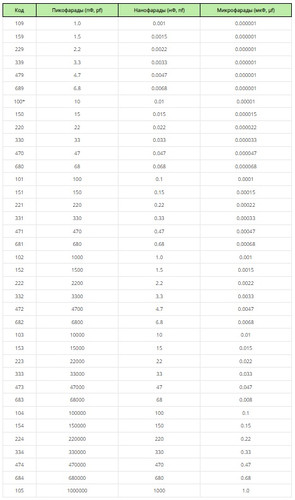

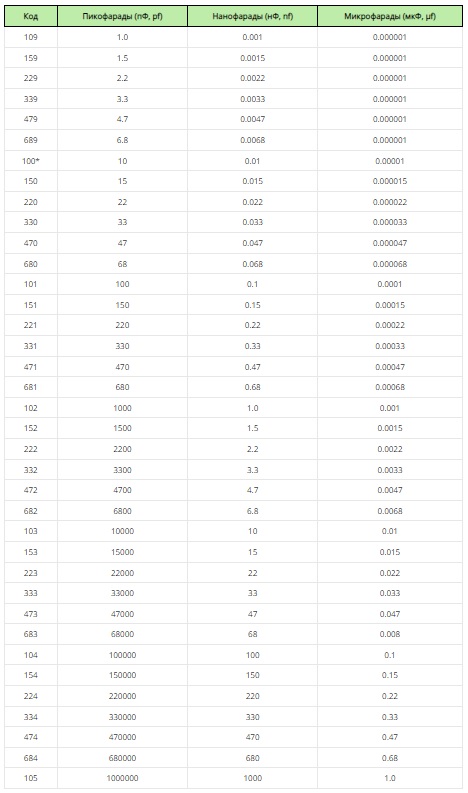

    Первые две цифры указывают на значение емкости в пикофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть "9". При емкостях меньше 1.0 пф первая цифра "0". Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пф, код0R5 — 0.5 пФ.

    * Иногда последний ноль не указывают.

    Прикрепления: 7339617.gif(76Kb)
