Винтажные электрогитары Gibson имели специальную схему для изменения звучания звукоснимателей: Vari Tone  (Рисунок A ). С помощью регулятора можно было получить шесть различных гитарных звуков, от фанкового, "гнусавого" до насыщенного. Вот версия этой знаменитой схемы в виде блока эффектов, которую вы можете собрать сами — в корпусе от банки из-под острого соуса.

ПОДРОБНЕЕ

Кодовый замок

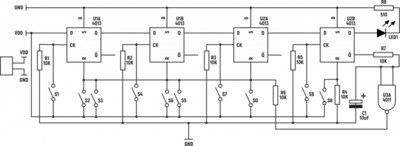

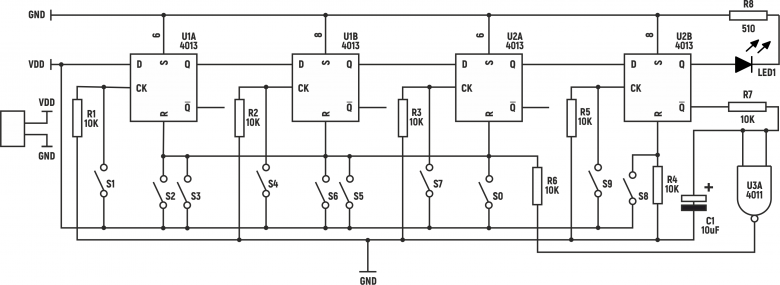

В схеме данного электронного замка функционал четырёх синхронных D-триггеров двух микросхем К561TM2 используются уже в почти полном объёме. Не задействованы только инвертирующие выходы трёх и входы установки S всех триггеров, которые заземлены, чтобы избежать нештатных состояний.

Первый триггер U1A получает на вход данных D логическую единицу с плюса питания. Он пропустит её далее, на вход следующего триггера, только тогда, когда на синхронизирующий вход придёт импульс с кнопки S1. Кнопка подтянута к земле резистором R1.

Далее, чтобы сигнал логической еди ... Читать дальше »

Светодиодная свечка

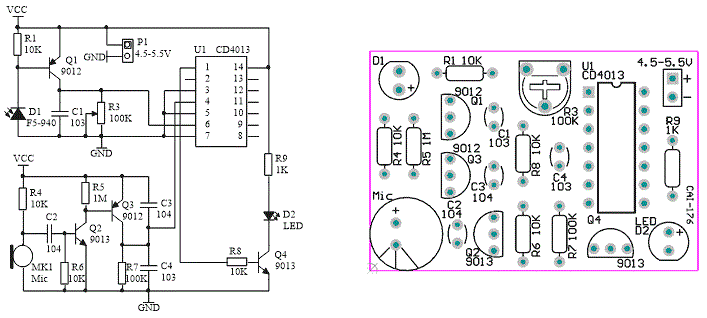

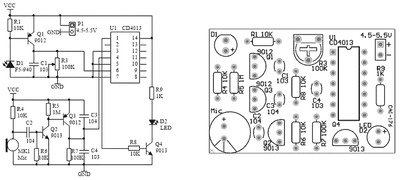

Эта электронная игрушка имитирует поведение настоящей свечи. Светодиод загорается, если на инфракрасный фотодиод попадает тепловое излучение пламени спички или зажигалки, (на ИК пульт от любой техники реагирует также), и гаснет, если подуть в микрофон.

Сердцем схемы является половина микросхемы CD4013, она же К561TM2. Это сдвоенный триггер D-типа (подробнее работу таких триггеров мы описали здесь), имеющий, кроме входов данных и синхронизации, ещё и асинхронные входы установки и сброса. То есть, он может работать и в режиме RS-триггера, который и задействован в электронной свечке.

Реле времени на ждущем мультивибраторе

Следующая конструкция — также не триггер, а моностабильный мультивибратор, или одновибратор. Он выдаёт не последовательность импульсов, а всего один импульс определённой длины при поступлении импульса на вход.

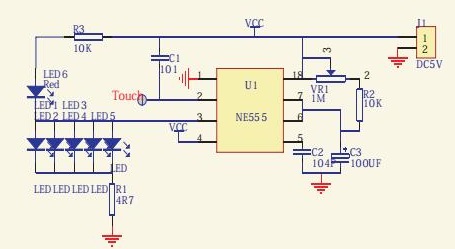

Если коснуться сенсора, подключённого ко входу запуска — ноге 2 интегрального таймера NE555, его выход — вывод 3 — переходит в состояние высокого логического уровня. В результате гаснет «дежурный» красный светодиод и загораются 5 белых осветительных.

Также закрывается встроенный в микросхе ... Читать дальше »

В чем отличаются триггеры ? -Вы догадайтесь сами -

Логика работы триггера определяется его реакцией на входные сигналы. При этом различают следующие типы триггеров.

D-триггер, который называют также триггером-задержкой. Он имеет один вход и сохраняет значение входного сигнала до момента подачи следующего сигнала на его вход.

Т-триггер, который называют триггером со счетным входом. Он имеет один вход и изменяет свое состояние на противоположное при каждом воздействии входного сигнала.

R-S-триггер имеет два входа. Вход S служит для установки триггера в состояние 1, а вход R - для установки в состояние 0. При этом одновременная подача сигналов на оба входа триггера запрещена (RS = 0).

... Читать дальше »

Простая схема с оптопарой создает «ламповый» звук.

Эта простая схема основана на схеме, показанной ниже ( рис. 1 ) в моей недавней статье [1].

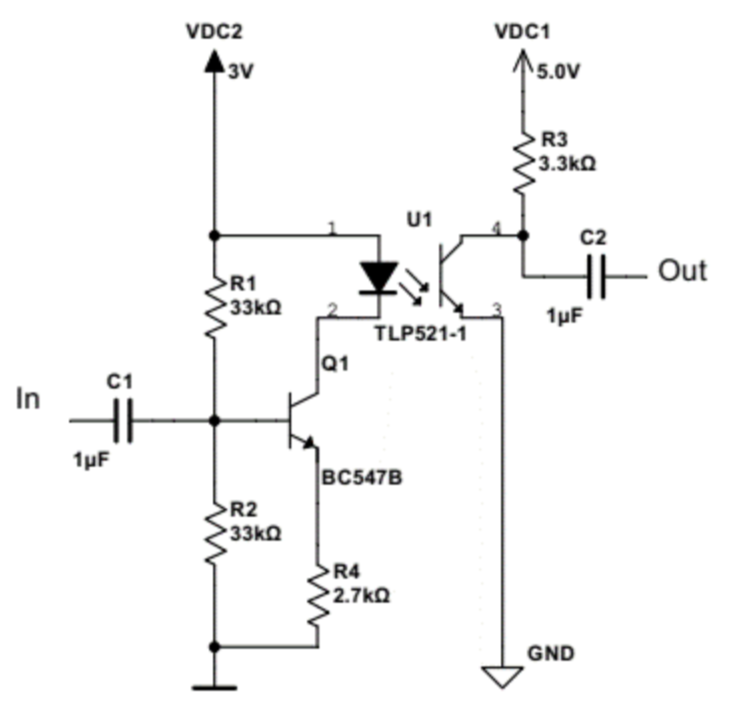

Рисунок 1. Использование оптопары на обычных транзисторах для получения звука, похожего на ламповый.

Известно, что главной особенностью ламповых усилителей является наличие малых искажений. В этих искажениях преобладает вторая гармоника. Некоторые оптопары имеют характеристику пропускания, близкую к характеристике пропускания электронной лампы.

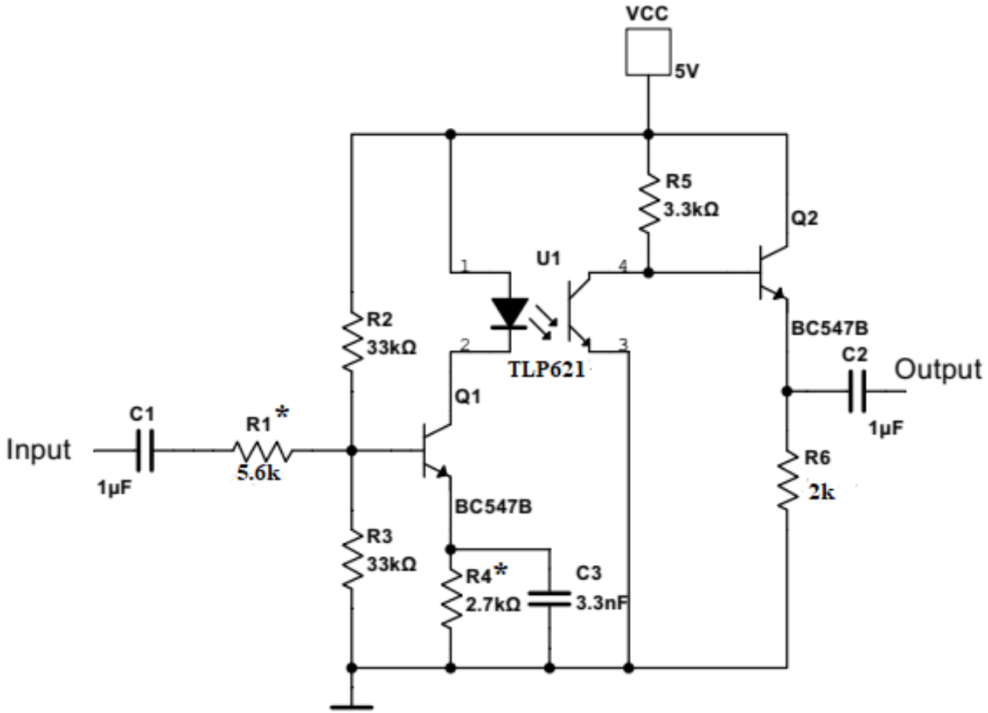

Усовершенствованная схема с оптопарой типа TLP621 показана на рисунке 2 .

... Читать дальше »
