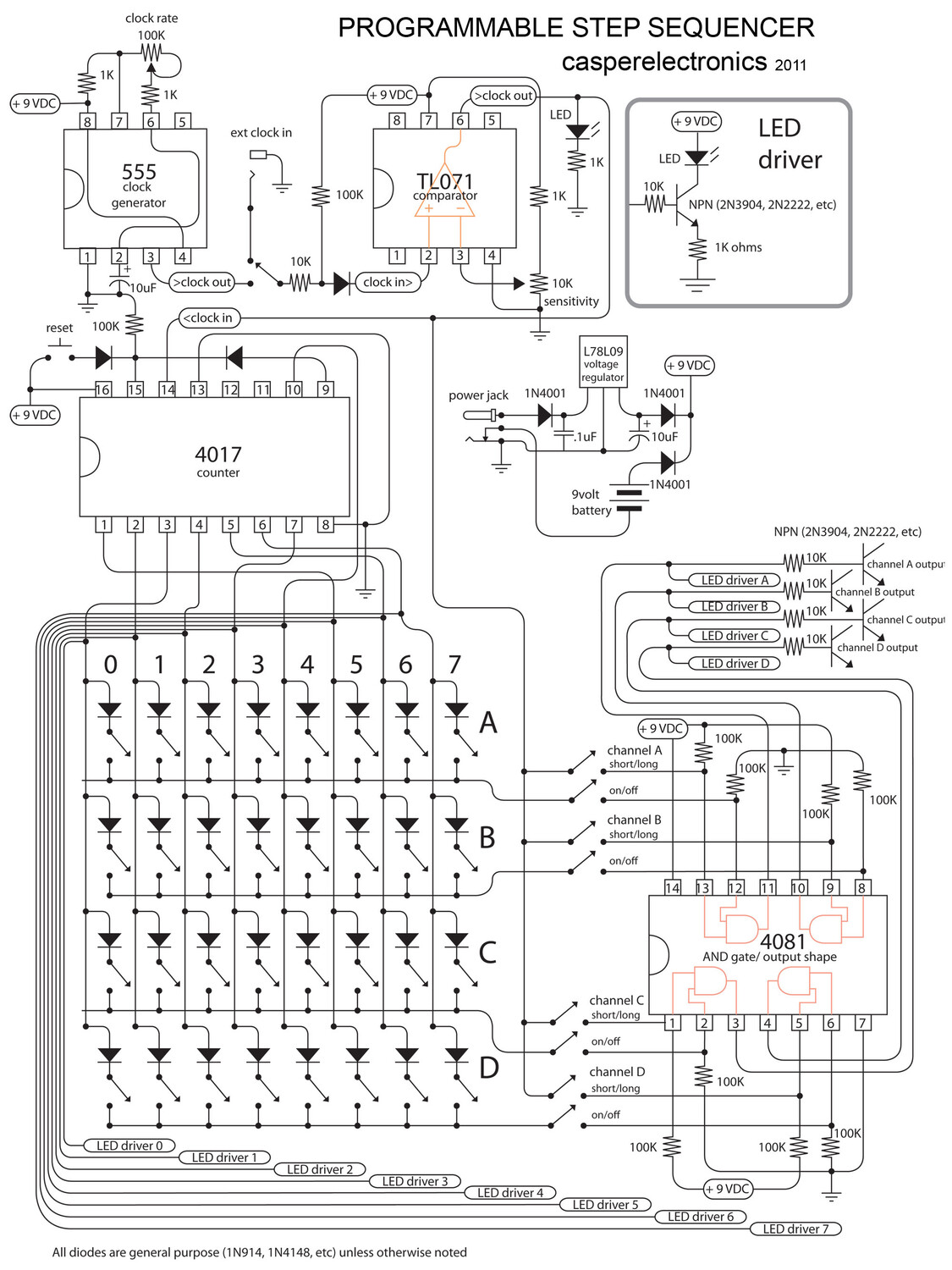

Недавно я переработал этот проект и внес множество изменений в схему. Вот самая актуальная схема по состоянию на 7 декабря 2011 года. Щелкните изображение ниже, чтобы увеличить его.

Представленная выше схема значительно превосходит другие схемы, которые я использовал ранее. Я оставляю их для тех, кто уже использовал их и нуждается в них в качестве справочного материала. В остальном я настоятельно рекомендую использовать именно эту схему. Она может показаться слишком сложной для вашего применения, но я постарался разделить схему на отдельные части, чтобы её можно было модифицировать по мере необходимости.

Этот проект похож на секвенсор с распределительным валом, за исключением всех движущихся частей.
Я всё ещё работаю над правильной настройкой вс ... Читать дальше »

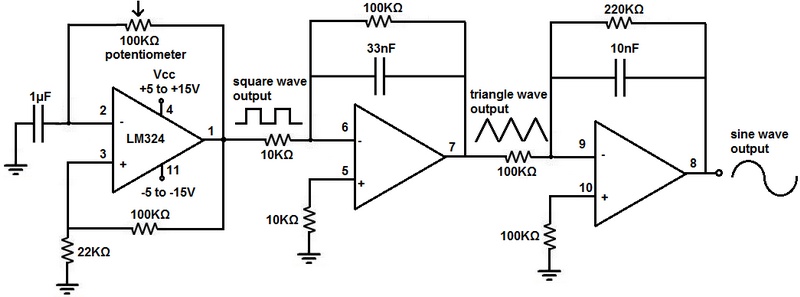

Микросхемы функционируют в двух основных режимах: линейном и нелинейном. В линейном режиме выходной сигнал пропорционален входному, что достигается с помощью обратной связи. Это основа для усилителей, фильтров и сумматоров. В нелинейном режиме ОУ работает как компаратор или генератор, где обратная связь либо отсутствует, либо настроена для создания колебаний.

Переключение между режимами зависит от схемы. Например, подключение резистора и конденсатора в обратной связи превращает ОУ в интегратор, а отсутствие обратной связи делает его компаратором. Гибкость режимов — одно из главных преимуществ этого компонента.
