Gate to Trigger

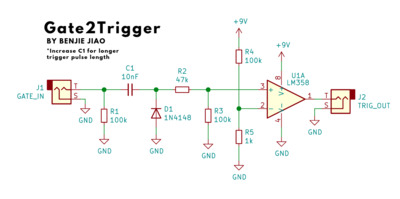

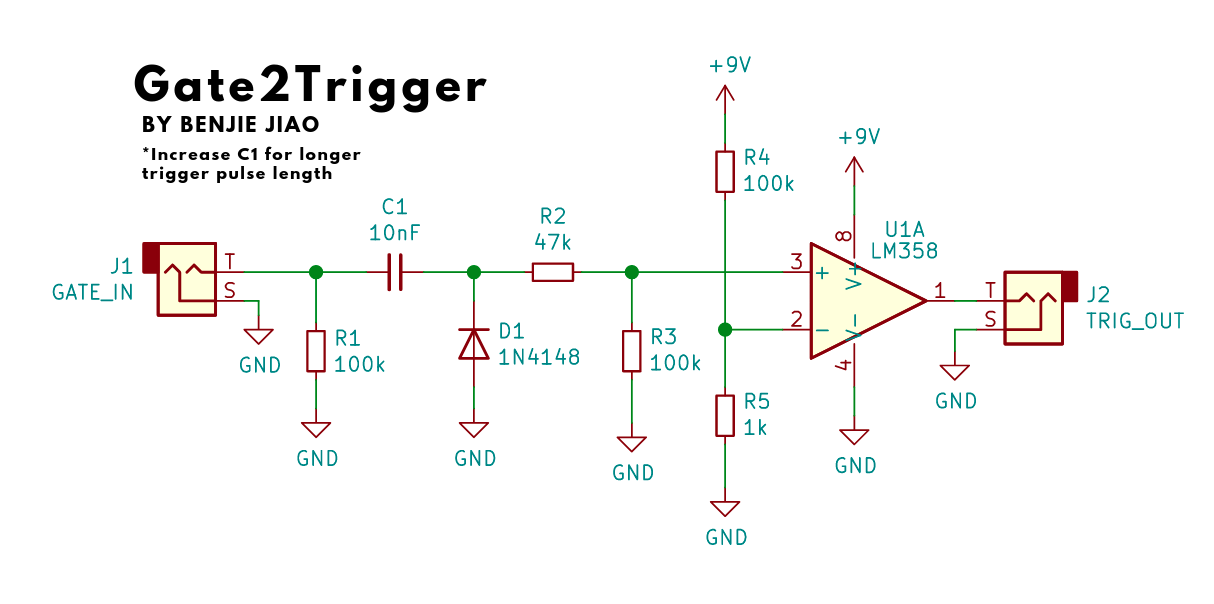

Это схема-преобразователь для преобразования длинных управляющих сигналов в короткие импульсы длительностью 7-10 мс на переднем фронте.

Изначально я разработал этот модуль как отдельный компонент для использования с моими драм-модулями, но теперь я интегрирую эту схему в большинство своих новых разработок, которым необходим вход для запуска триггера.

Данная конструкция также будет работать от источника питания 12 В.
