Tweak-O
MolierДата: Воскресенье, 08.06.2025, 19:55 | Сообщение # 1
Генерал-майор
Группа: Администраторы
Сообщений: 302
Репутация: 0
Статус: Offline

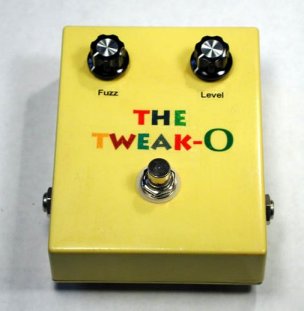

Tweak-O


Прикрепления: 7391595.jpg (14.4 Kb)

MolierДата: Воскресенье, 08.06.2025, 19:56 | Сообщение # 2
Генерал-майор
Группа: Администраторы
Сообщений: 302
Репутация: 0
Статус: Offline

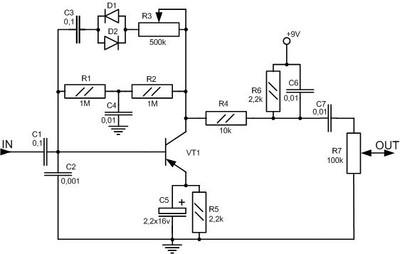

Схема педали TWEAK-O
Прикрепления: 9658280.jpg (21.2 Kb)

MolierДата: Воскресенье, 08.06.2025, 20:08 | Сообщение # 3
Генерал-майор
Группа: Администраторы
Сообщений: 302
Репутация: 0
Статус: Offline
Перечень деталей:

R1-1M
R2-1M
R3-500k (250k-330k) переменный
R4-10k
R5-2,2k
R6-2,2k
R7-100k переменный

C1-0,1
C2-0,001
C3-0,1
C4-0,01
C5-2,2x16 электролит
C6-0,01
C7-0,01

VT1-КТ3102(Е,Г,Б)
или КТ315(Б,Г,В)

D1-D2- 1N4004 кремневый

MolierДата: Воскресенье, 08.06.2025, 20:27 | Сообщение # 4
Генерал-майор
Группа: Администраторы
Сообщений: 302
Репутация: 0
Статус: Offline

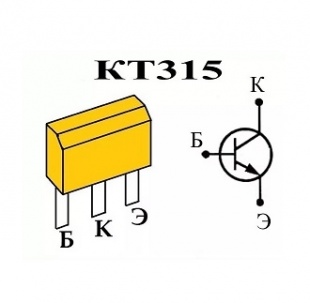

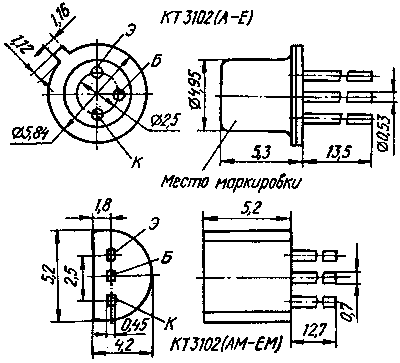

Справочная информация о компонентах:

КТ3102



КТ315


1N4004

Прикрепления: 6801812.gif (6.4 Kb) · 8244629.gif (5.2 Kb) · 0372660.jpg (18.7 Kb) · 3755527.png (49.0 Kb)

MolierДата: Понедельник, 09.06.2025, 13:28 | Сообщение # 5
Генерал-майор
Группа: Администраторы
Сообщений: 302
Репутация: 0
Статус: Offline

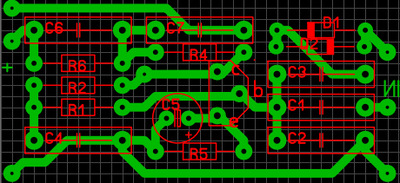

первый вариант  печатной платы
Прикрепления: 3748297.png (27.2 Kb) · tweak_o.lay6 (26.1 Kb)
