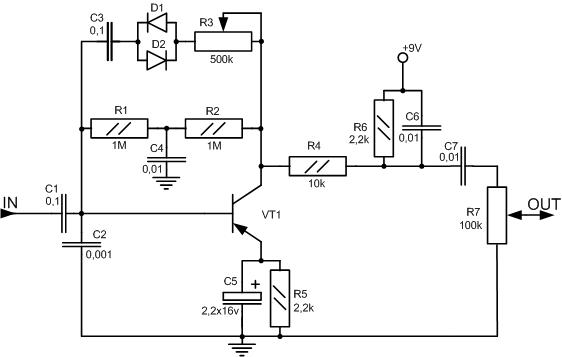

Схема педали TWEAK-O
|
| |
| |
| Molier | Дата: Воскресенье, 08.06.2025, 20:08 | Сообщение # 3 |
|
Генерал-майор
Группа: Администраторы
Сообщений: 319
Статус: Offline
| Перечень деталей:
R1-1M
R2-1M
R3-500k (250k-330k) переменный
R4-10k
R5-2,2k
R6-2,2k
R7-100k переменный
C1-0,1
C2-0,001
C3-0,1
C4-0,01
C5-2,2x16 электролит
C6-0,01
C7-0,01
VT1-КТ3102(Е,Г,Б)
или КТ315(Б,Г,В)
D1-D2- 1N4004 кремневый
|
| |
| |
| Molier | Дата: Воскресенье, 08.06.2025, 20:27 | Сообщение # 4 |
|
Генерал-майор
Группа: Администраторы
Сообщений: 319
Статус: Offline

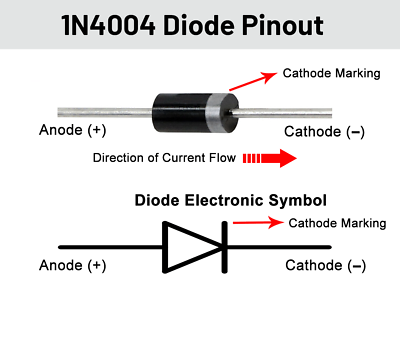

| Справочная информация о компонентах:
КТ3102
КТ315
1N4004
|
| |
| |
| Molier | Дата: Понедельник, 09.06.2025, 13:28 | Сообщение # 5 |
|
Генерал-майор
Группа: Администраторы
Сообщений: 319
Статус: Offline
|

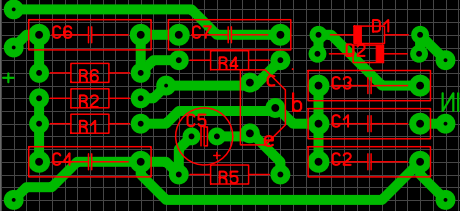

первый вариант печатной платы
|
| |
| |
