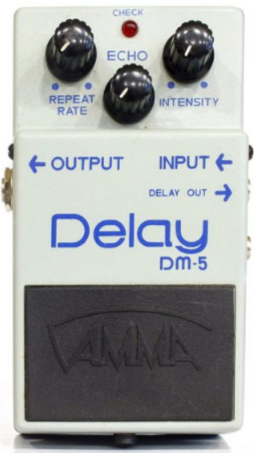

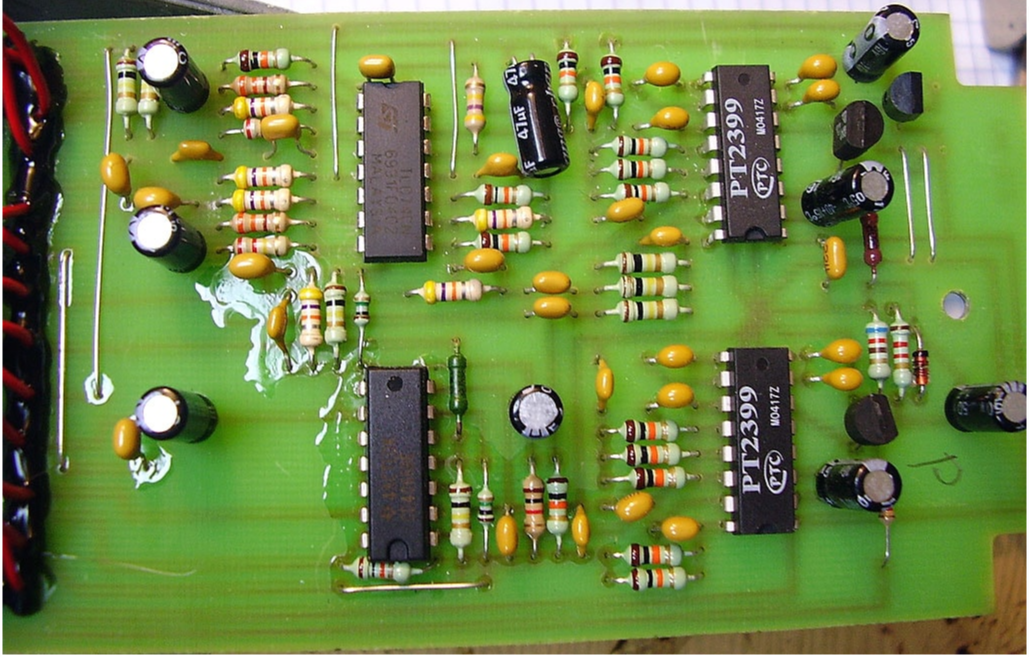

| Yerasov Delay DM-5

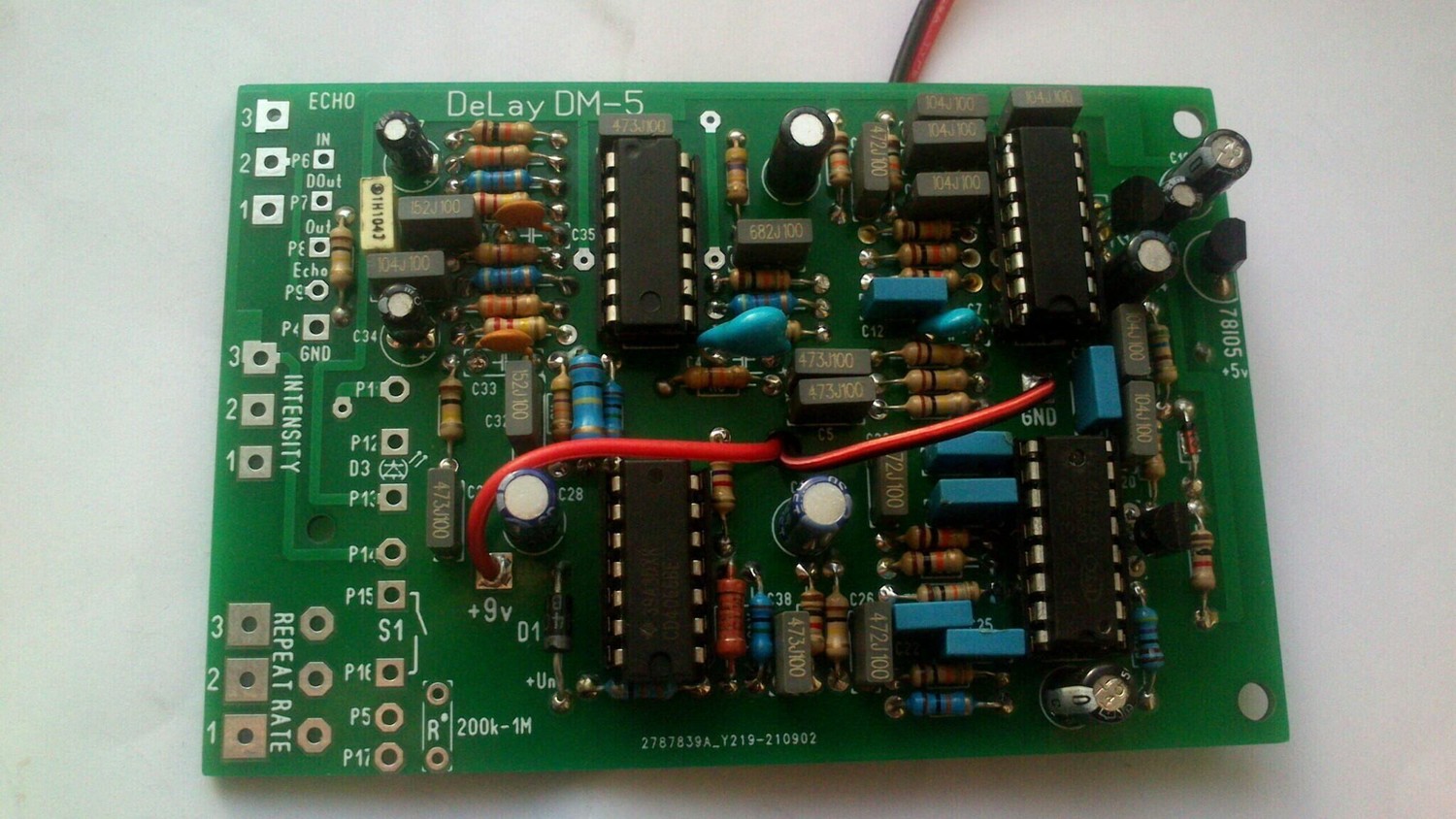

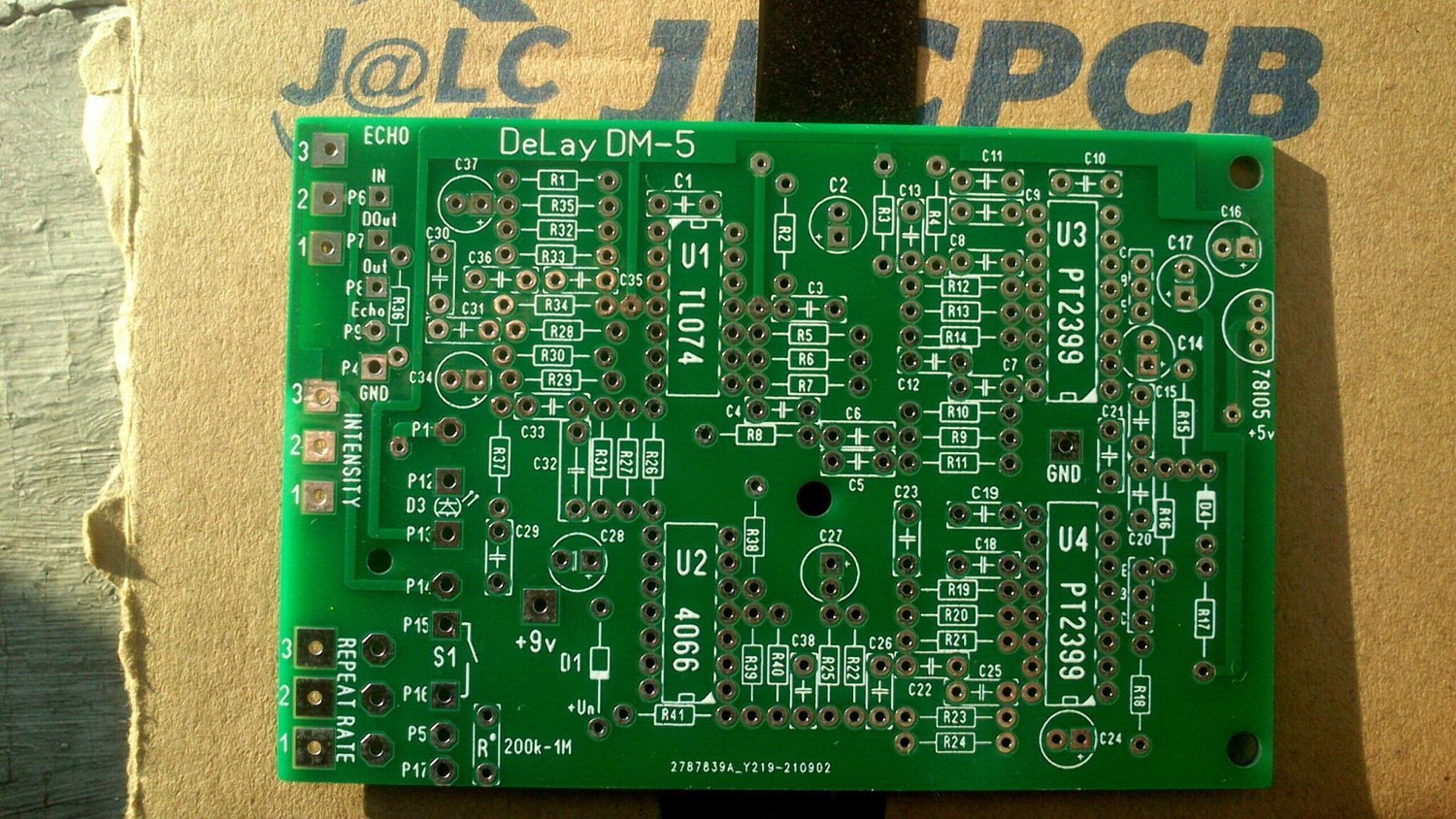

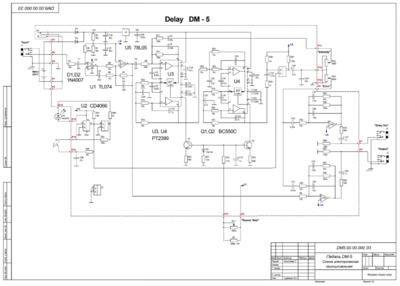

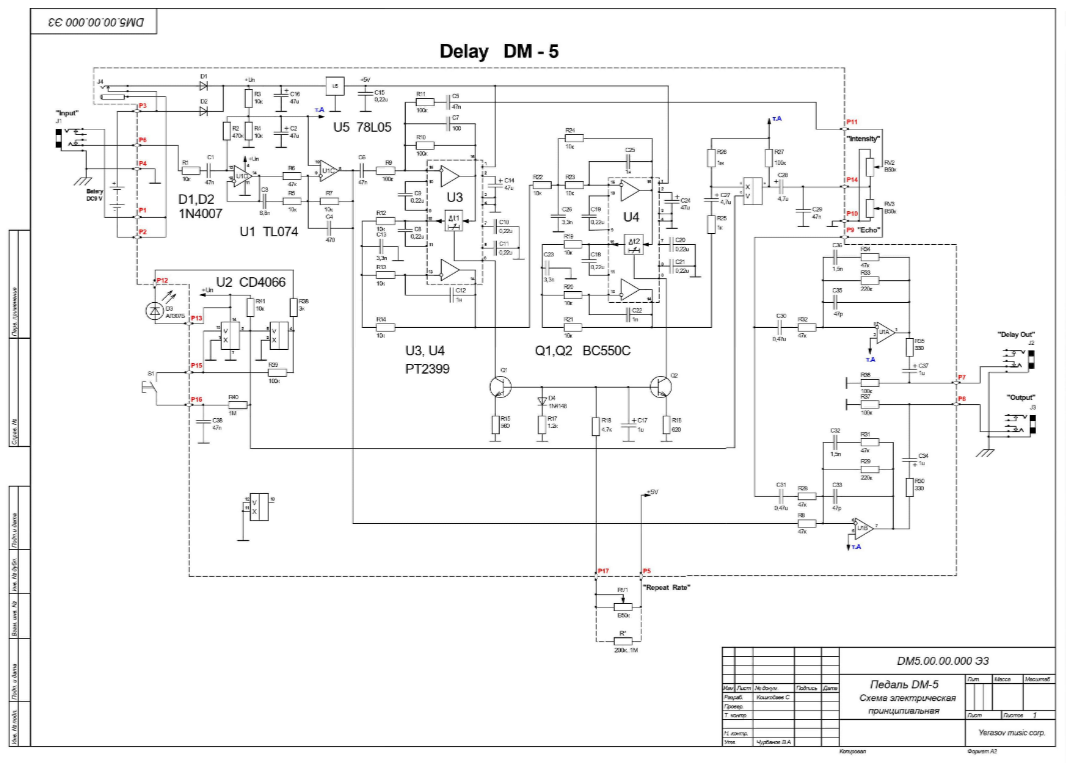

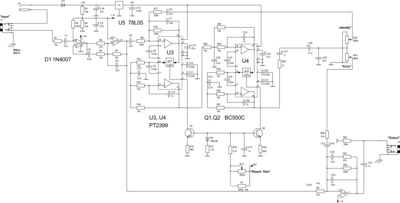

Эффектом Delay является задержка звука и его повторение создающиеся микросхемами U3,U4. Резистором RV1 задается длительность задержки звукового фрагмента, RV2 интенсивность (Количество повторов звукового фрагмента). RV3 Регулирует эффект ECHO (громкость) подмешиваемого обработанного сигнала. Усиленный сигнал с гитары (после U1D, U1C) поступает на вход U3 потом U4 где и происходит образование вожделенного эффекта. После чего обработанный звук подмешивается к чистому звуку.
Микросхема U2 является ключом управления чистый звук/эффект. При закрытом ключе U2 звук поступает на выход, минуя преобразования. При открытом U2 сигнал c U4 поступает на входы U1A и U1В подмешивая преобразованный сигнал к чистому сигналу и поступает на выход.
Выход Delay- задержанный звук, выход Out – чистый звук с примесью задержки. Благодаря такому подходу образуется эффект псевдо-стерео.
Вместо микросхемы U2 можно использовать отечественный аналог К561кт3А. U1 можно заменить на LM324, (или отечественный аналог К1401УД2, при его использовании ключ первой ножки должен смотреть в другую сторону). Транзисторы можно поставить ВС547 (или отечественные аналоги).

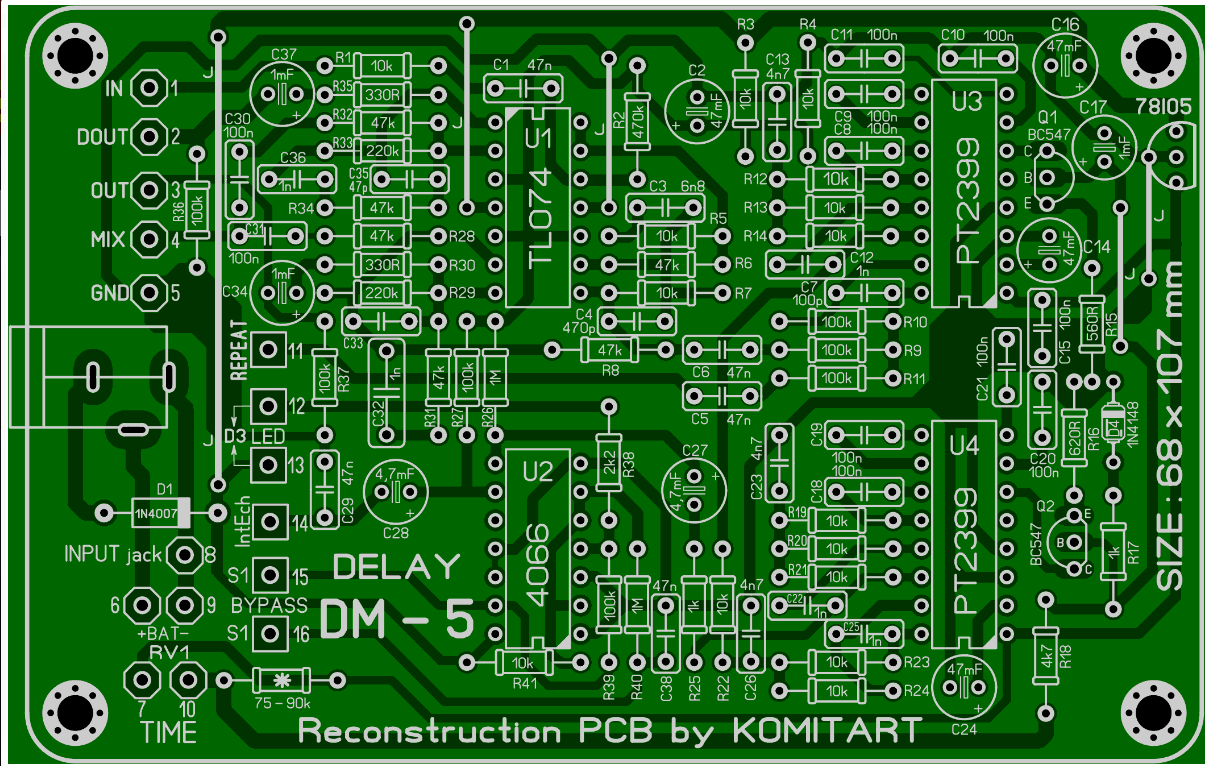

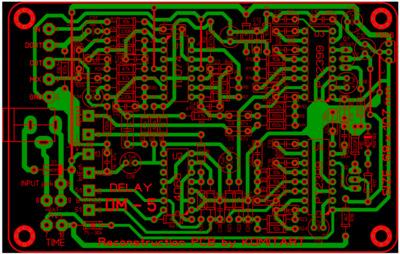

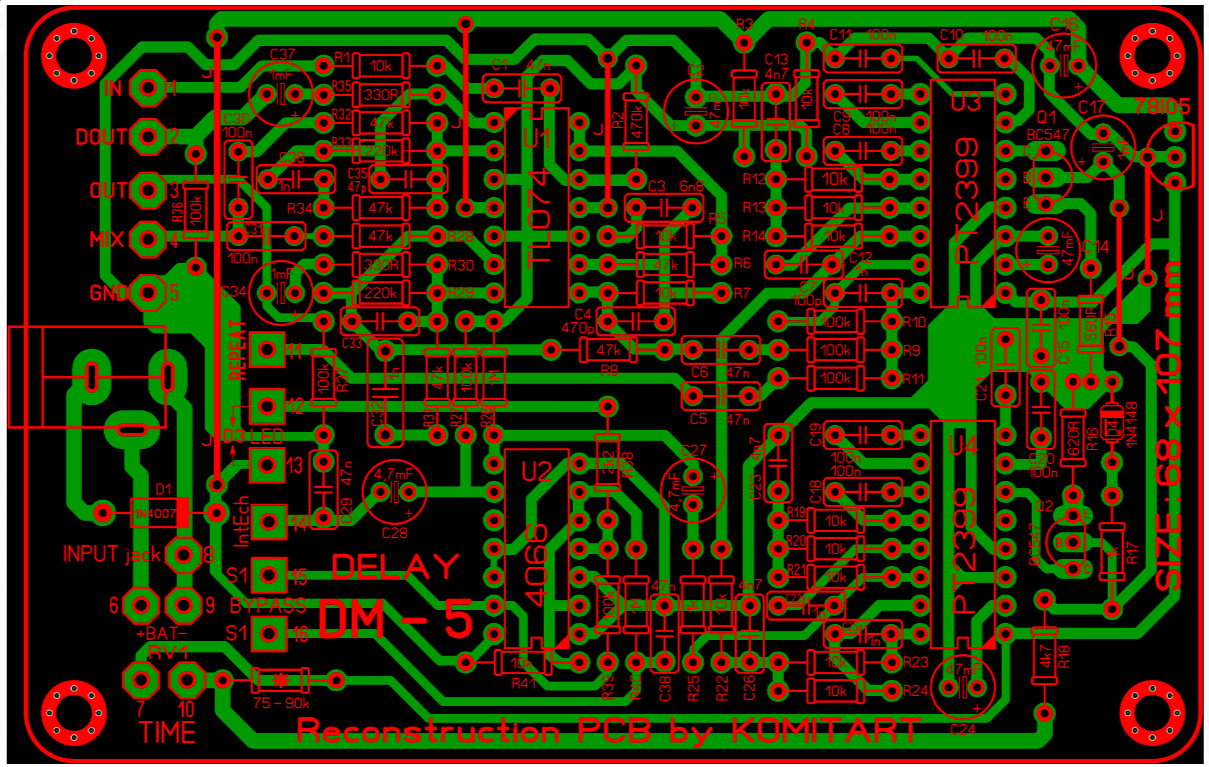

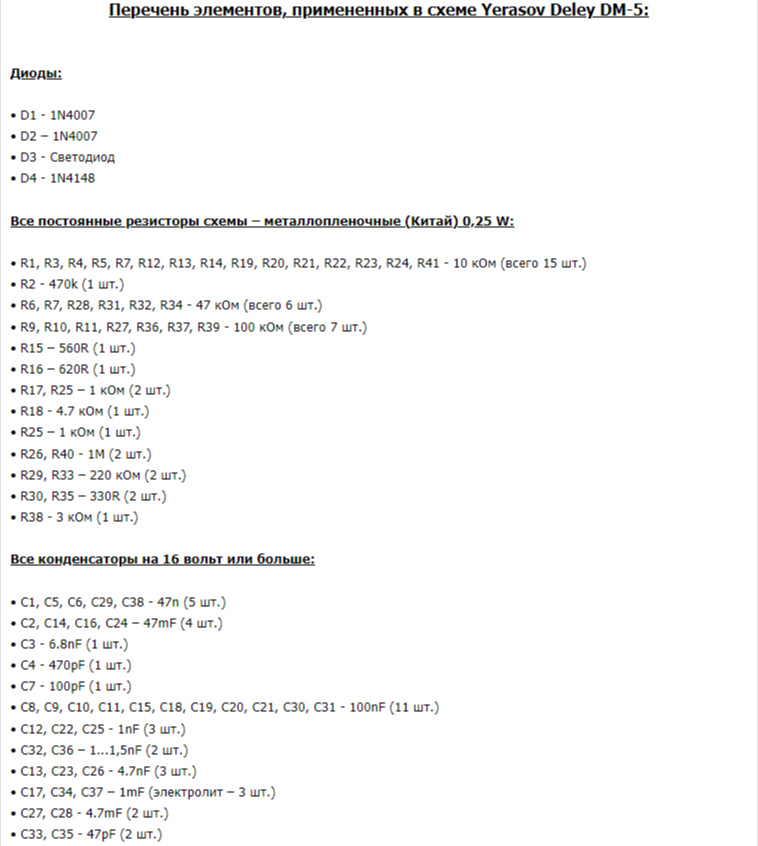

Cписок элементов.
Резисторы:
10k – 15 шт
100k – 7 шт
47k – 6 шт
1M -2 шт
220k – 2 шт
330 – 2 шт
1k2 – 1 шт
470k -1 шт
4k7 – 1 шт
560 – 1 шт
620 – 1 шт
1k – 1 шт
3k – 1 шт
Резисторы переменные:
50 кОм LIN – 3шт

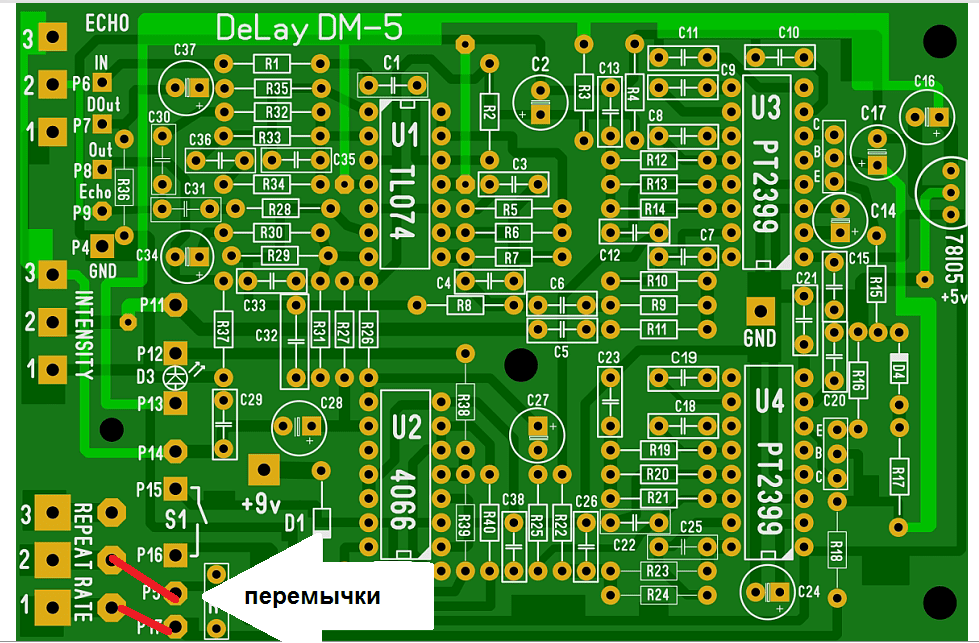

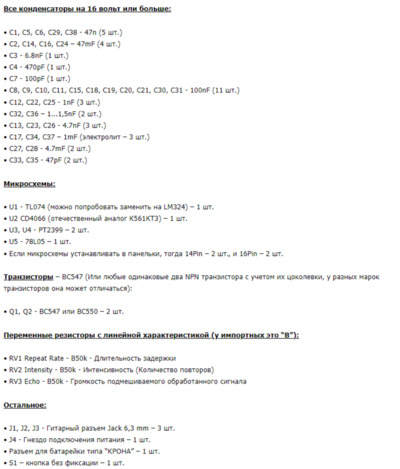

Конденсаторы:
220n – 9 шт
47n – 5 шт
1n – 3 шт
47u – 4 шт
6n8 – 1 шт
470p – 1 шт
3n3 – 3 шт
4,7u – 2 шт
470n – 2 шт
1n5 – 2 шт
47p – 2 шт
100p – 1 шт
1u электролит – 3 шт
Микросхемы:
PT2399 – 2 шт
CD4066 – 1 шт
TL074 – 1 шт
78L05 – 1 шт
Транзисторы:
BC550 – 2 шт
Диоды:
1N4007 – 2 шт
1N4148 – 1 шт
Светодиоды:
АЛ307Б – 1 шт
Остальное:
панель под микросхему 16 pin – 2 шт
панель под микросхему 14 pin – 2 шт
гнездо большой Jack (стерео) – 3 шт
кнопка БЕЗ фиксации – 1 шт
контакты под крону – 1 шт
гнездо под БП – 1 шт
ручки для потенциометров – 3 шт
|
| |
| |
