Форум » Мой форум » Гитарные Педали » Friedman Amplification BE-OD Overdrive Guitar Effects Pedal (Описание, схемы, использование, материал.)
Friedman Amplification BE-OD Overdrive Guitar Effects Pedal
MolierДата: Пятница, 01.08.2025, 14:02 | Сообщение # 1
Генерал-лейтенант
Группа: Администраторы
Сообщений: 628
Репутация: 0
Статус: Offline

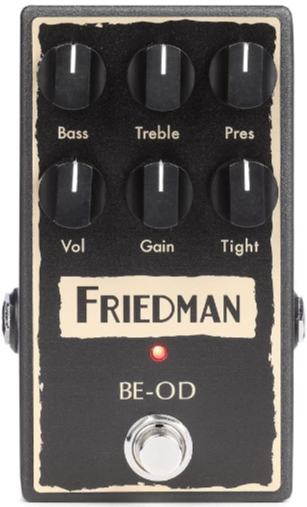

Friedman Amplification BE-OD Overdrive Guitar Effects Pedal
Прикрепления: 4819178.png (223.4 Kb)

MolierДата: Пятница, 01.08.2025, 14:04 | Сообщение # 2
Генерал-лейтенант
Группа: Администраторы
Сообщений: 628
Репутация: 0
Статус: Offline

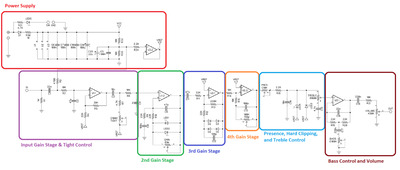

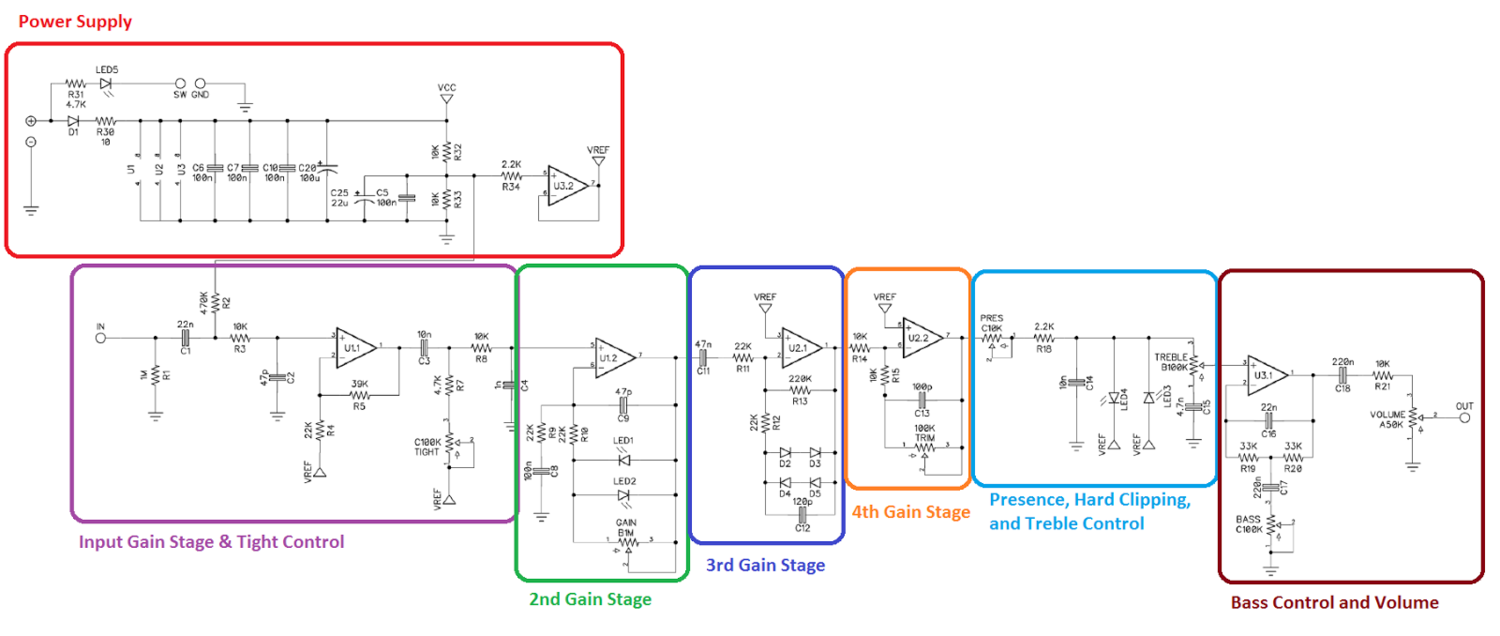

Прикрепления: 1991174.png (196.7 Kb)

MolierДата: Пятница, 01.08.2025, 14:07 | Сообщение # 3
Генерал-лейтенант
Группа: Администраторы
Сообщений: 628
Репутация: 0
Статус: Offline


Цитата

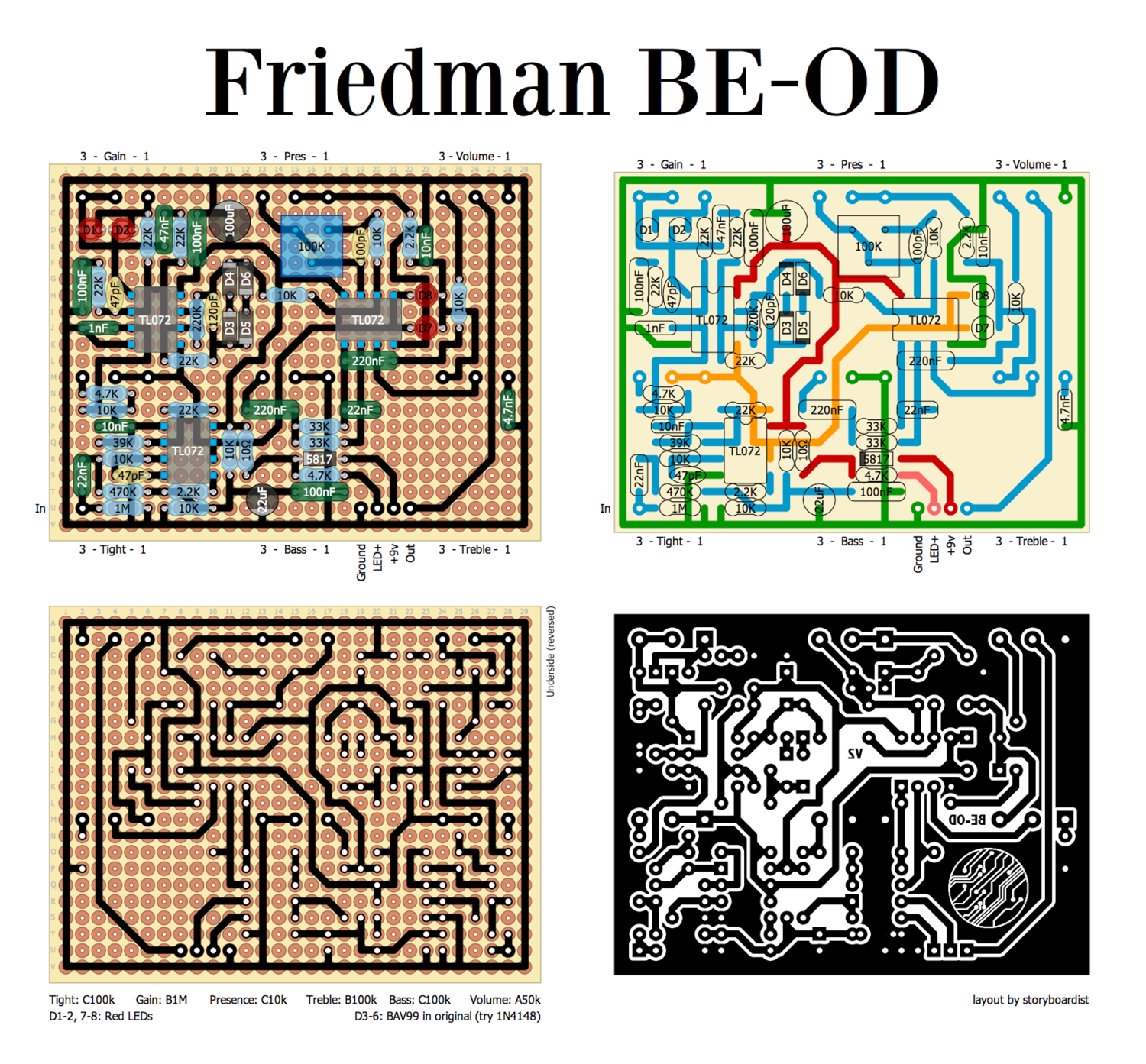

По многочисленным просьбам представляю вам BE-OD от Friedman, одну из лучших педалей Plexi-in-box. Ну, не совсем Plexi. Она разработана для эмуляции лампового усилителя Friedman Brown Eye. Разработал её для потенциометров, монтируемых на плату, и она легко поместится в 1590BB.
источник
Прикрепления: 6935296.png (1.47 Mb)

MolierДата: Пятница, 01.08.2025, 14:09 | Сообщение # 4
Генерал-лейтенант
Группа: Администраторы
Сообщений: 628
Репутация: 0
Статус: Offline

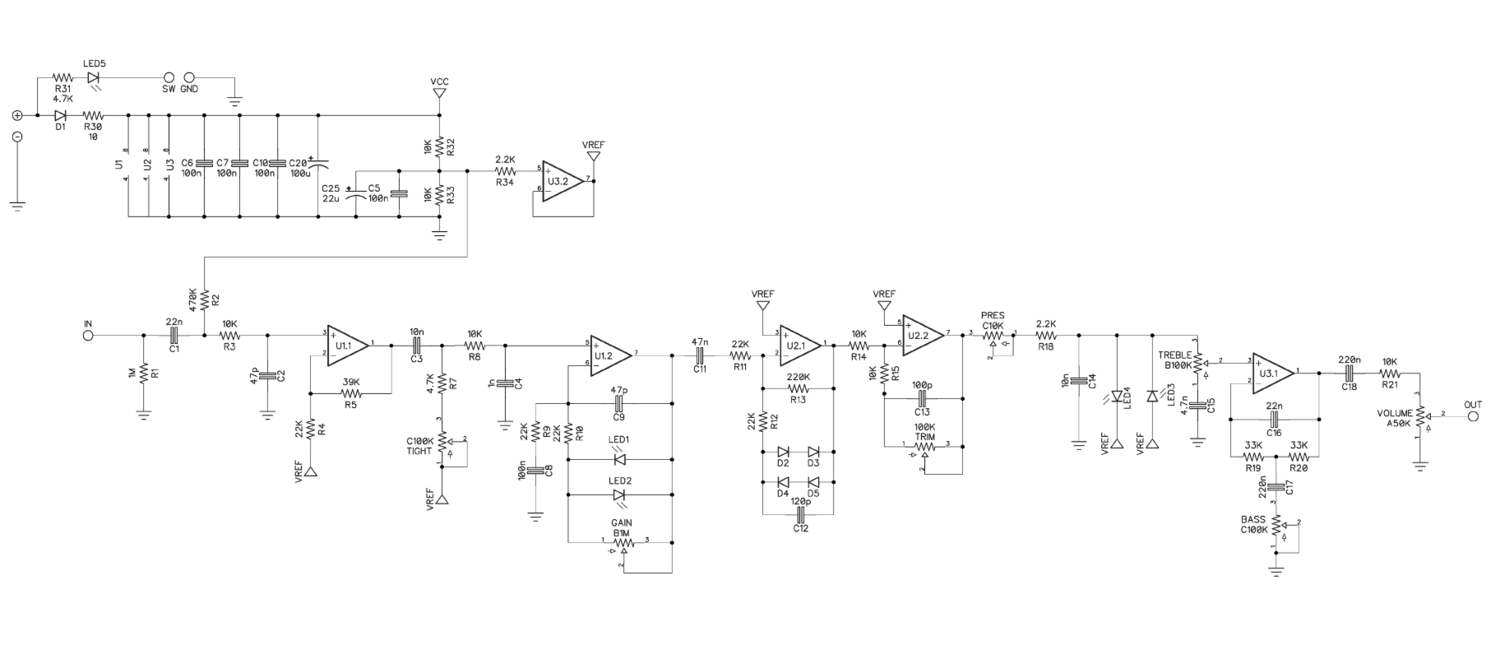

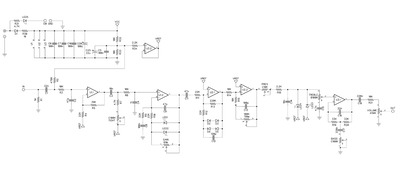

Прикрепления: 2850922.png (67.3 Kb)

MolierДата: Пятница, 01.08.2025, 14:14 | Сообщение # 5
Генерал-лейтенант
Группа: Администраторы
Сообщений: 628
Репутация: 0
Статус: Offline




ИСТОЧНИК:

СКАЧАТЬ PDF

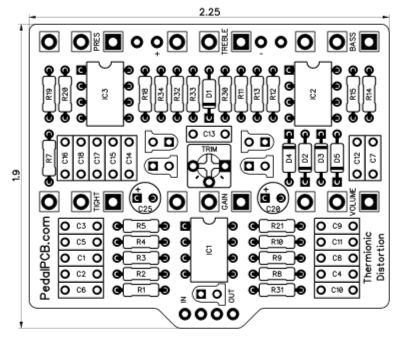

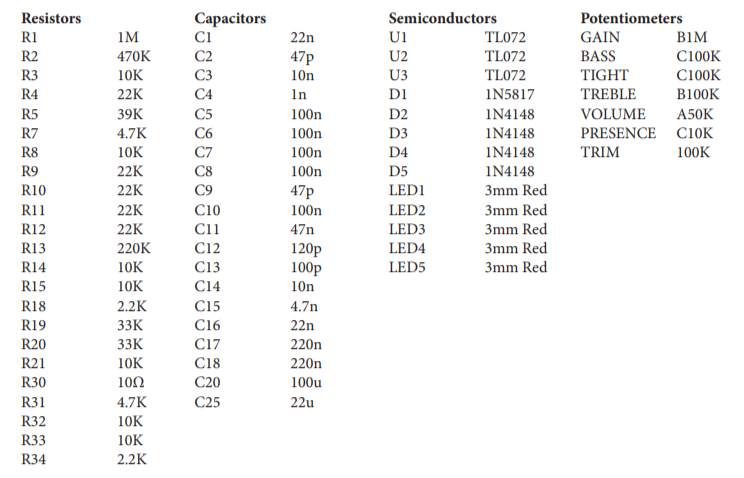

Прикрепления: 1325946.png (43.6 Kb) · 4005112.png (128.1 Kb) · 0692920.png (8.8 Kb) · thermionicdistortion_v2.pdf (591.6 Kb)

MolierДата: Пятница, 01.08.2025, 14:30 | Сообщение # 6
Генерал-лейтенант
Группа: Администраторы
Сообщений: 628
Репутация: 0
Статус: Offline

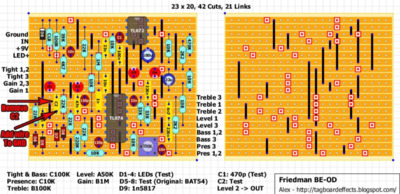

Прикрепления: 7584266.png (1.05 Mb)

MolierДата: Пятница, 01.08.2025, 15:59 | Сообщение # 7
Генерал-лейтенант
Группа: Администраторы
Сообщений: 628
Репутация: 0
Статус: Offline

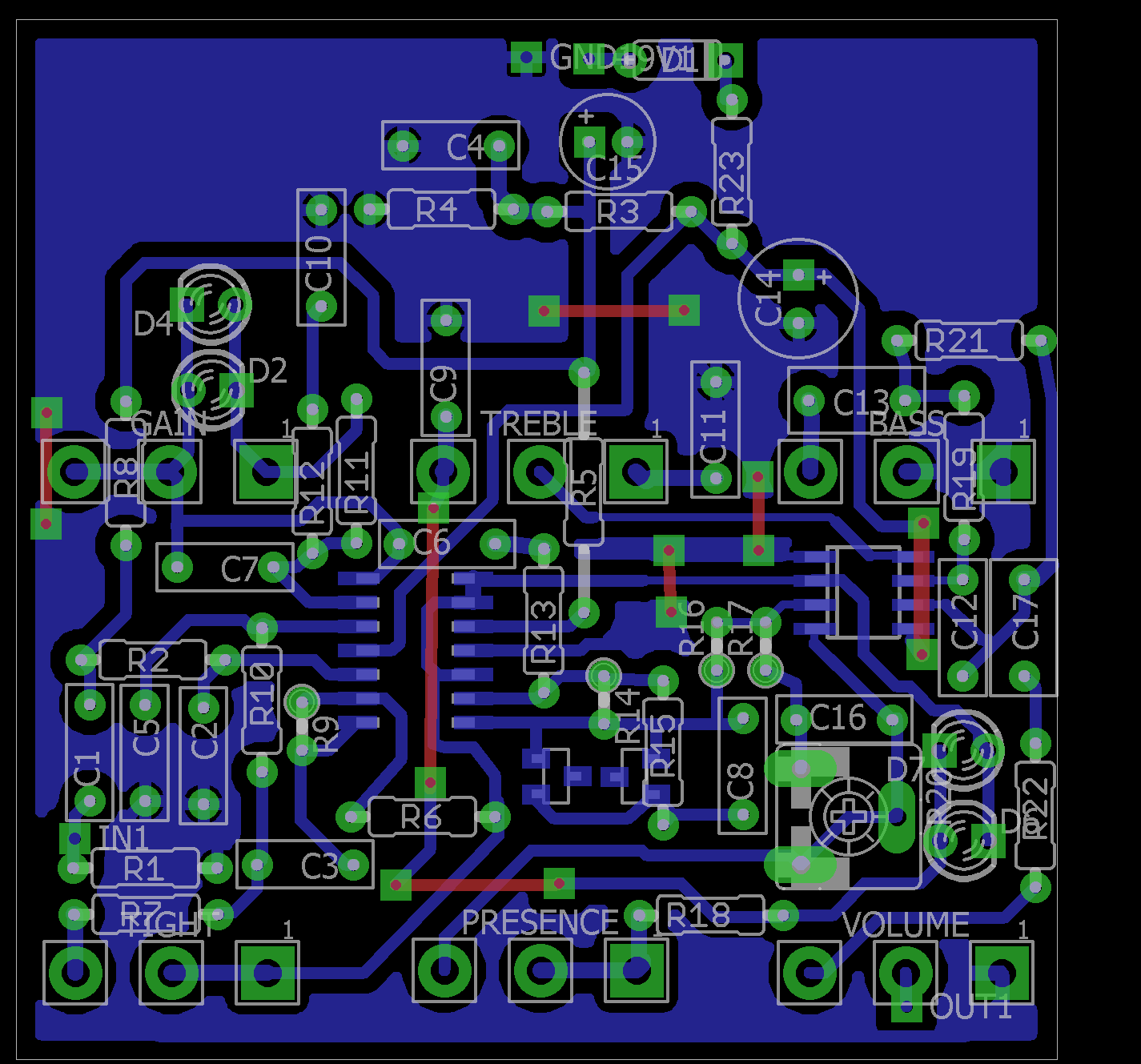

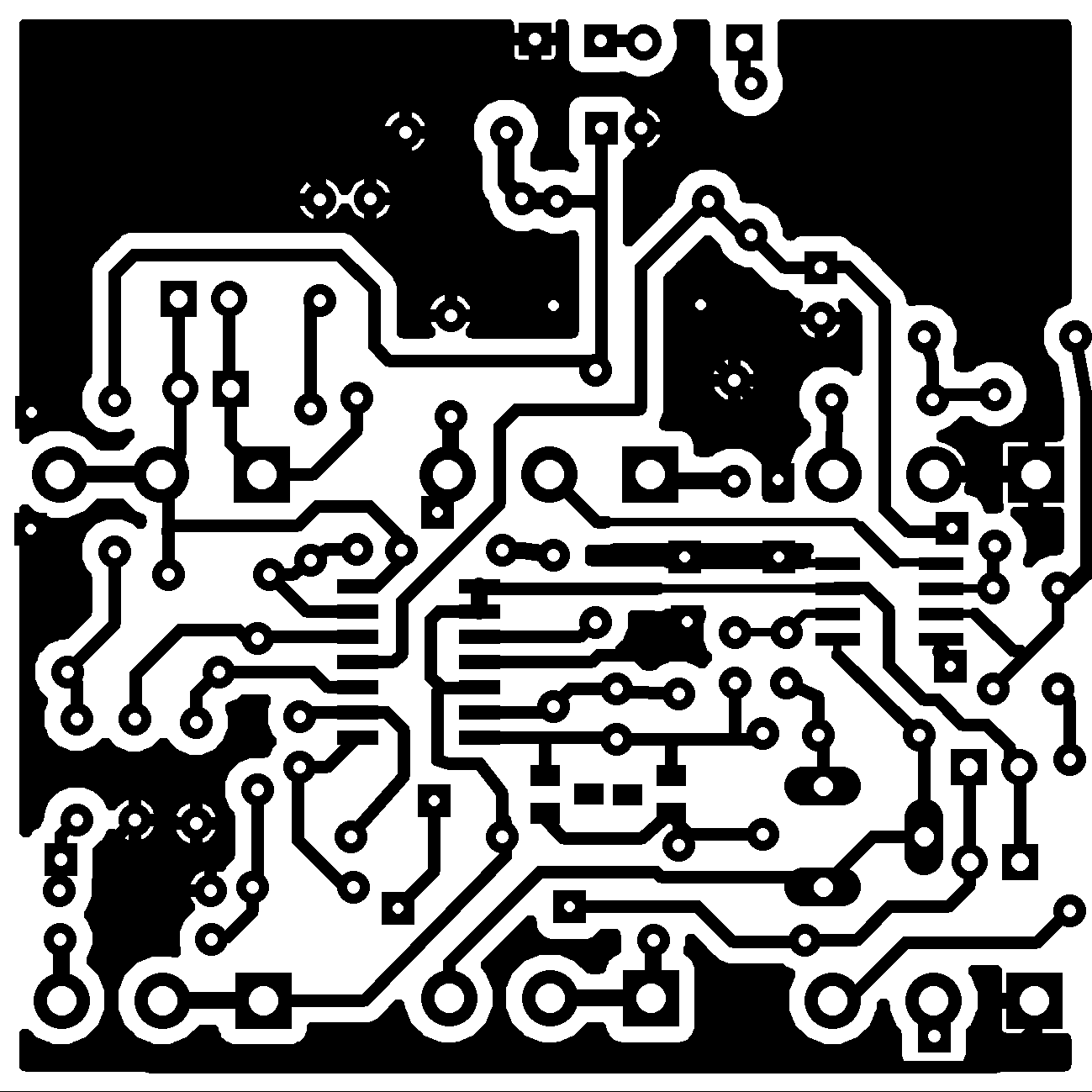

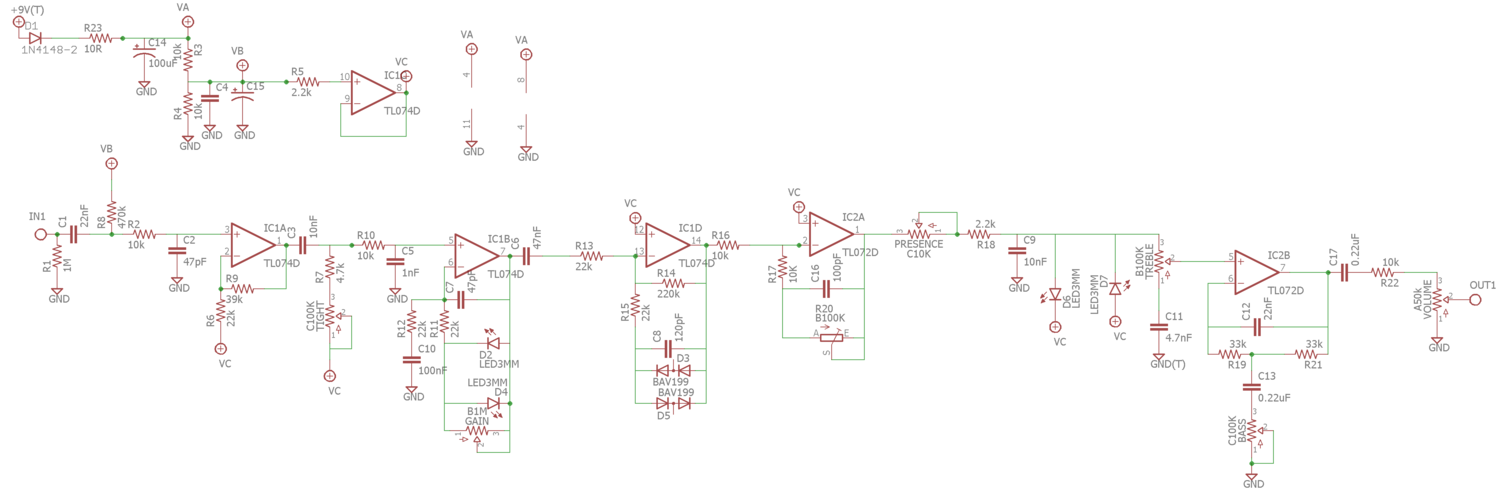

Плата 5.5 Х 5.5 см
Прикрепления: 5178650.png (141.1 Kb) · 7626928.png (22.4 Kb) · 5445975.png (59.3 Kb)

MolierДата: Пятница, 01.08.2025, 16:01 | Сообщение # 8
Генерал-лейтенант
Группа: Администраторы
Сообщений: 628
Репутация: 0
Статус: Offline




ИСТОЧНИК

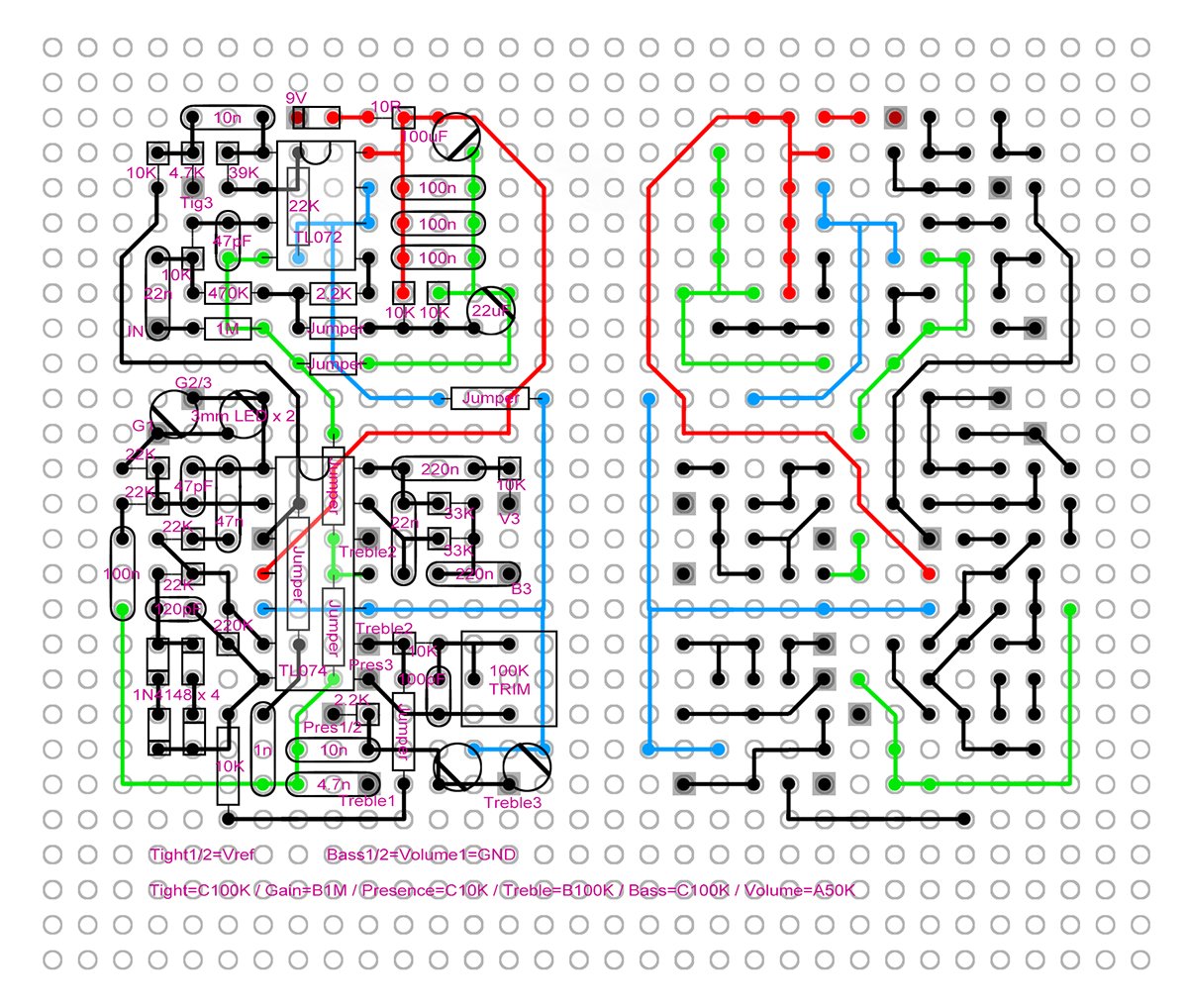

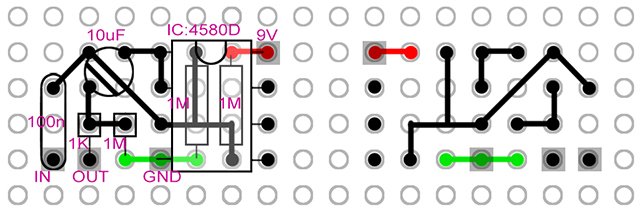

Прикрепления: 1471383.jpg (273.0 Kb) · 6352872.jpg (33.8 Kb)
