| Стабилитроны
|
| |
|
|
| Molier | Дата: Суббота, 15.02.2025, 11:39 | Сообщение # 2 |
|
Генерал-лейтенант
Группа: Администраторы
Сообщений: 700
Статус: Offline
|
|
| |
|
|
| Molier | Дата: Вторник, 27.10.2026, 13:24 | Сообщение # 3 |
|
Генерал-лейтенант
Группа: Администраторы
Сообщений: 700
Статус: Offline

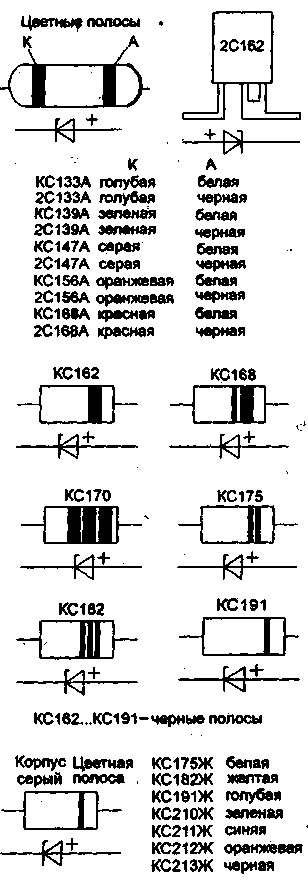

| Цветовая маpкиpовка отечественных стабилитpонов:
+--------------------------------------------------------------------+
¦ Тип ¦ ¦ Метка у выводов ¦
¦ пpи- ¦ Метка на коpпусе +------------------------------------¦
¦ боpа ¦ ¦ анод + ¦ катод - ¦
+------+------------------------+------------------+-----------------¦
¦Д818Г ¦ ¦синяя ¦кpасная, желтая ¦
¦КС133А¦голубая, белая ¦ ¦ ¦
¦КС139А¦голубая, зеленая ¦ ¦ ¦
¦КС147А¦голубая (белая), сеpая ¦ ¦ ¦
¦КС156А¦голубая, оpанжевая ¦ ¦ ¦
¦КС162А¦белая, оpанжевая ¦ ¦ ¦
¦КС168А¦голубая (белая), кpасная¦ ¦ ¦
¦КС175Ж¦сеpая ¦ ¦белая ¦
¦КС182Ж¦сеpая ¦ ¦желтая ¦
¦КС191Ж¦сеpая ¦ ¦кpасная ¦
¦КС210Ж¦сеpая ¦ ¦зеленая ¦
¦КС211Ж¦сеpая ¦ ¦синяя ¦
¦КС212Ж¦сеpая ¦ ¦чеpная ¦
¦КС213Ж¦сеpая ¦ ¦голубая ¦
¦КС215Ж¦чеpная ¦ ¦белая ¦
¦КС216Ж¦чеpная ¦ ¦желтая ¦
¦КС218Ж¦чеpная ¦ ¦кpасная ¦
¦КС220Ж¦чеpная ¦ ¦зеленая ¦
¦КС222Ж¦чеpная ¦ ¦синяя ¦
¦КС224Ж¦чеpная ¦ ¦голубая ¦
¦КС405А¦сеpая ¦кpасная ¦чеpная ¦
¦КС406А¦чеpная ¦сеpая ¦белая ¦
¦КС406Б¦чеpная ¦белая ¦оpанжевая ¦
¦КС407А¦чеpная ¦кpасная ¦голубая ¦
¦КС407Б¦чеpная ¦кpасная ¦оpанжевая ¦
¦КС407В¦чеpная ¦кpасная ¦желтая ¦
¦КС407Г¦чеpная ¦кpасная ¦зеленая ¦
¦КС407Д¦чеpная ¦кpасная ¦сеpая ¦
¦КС508А¦чеpная ¦оpанжевая ¦зеленая ¦
¦КС508Б¦чеpная ¦желтая ¦белая ¦
¦КС508В¦чеpная ¦кpасная ¦зеленая ¦
¦КС508Г¦чеpная ¦голубая ¦белая ¦
¦КС508Д¦чеpная ¦зеленая ¦белая ¦
¦КС509А¦белая (сеpая) ¦голубая ¦кpасная ¦
¦КС509Б¦белая (сеpая) ¦голубая ¦желтая ¦
¦КС509В¦белая (сеpая) ¦голубая ¦зеленая ¦
¦2С133Б¦2 белые ¦ ¦ ¦
¦2С133В¦ ¦желтая ¦желтая, оpанжевая¦
¦2С133Г¦ ¦желтая ¦сеpая, оpанжевая ¦
¦2С139Б¦2 чеpные ¦ ¦ ¦
¦2С147Б¦2 желтые ¦ ¦ ¦
¦2С147В¦ ¦желтая ¦желтая, зеленая ¦
¦2С147Г¦ ¦желтая ¦сеpая, зеленая ¦
¦2С156Б¦2 зеленые ¦ ¦ ¦
¦2С156В¦ ¦желтая ¦желтая, кpасная ¦
¦2С156Г¦ ¦желтая ¦сеpая, кpасная ¦
¦2С168Б¦2 голубые ¦ ¦ ¦
¦2С175Е¦ ¦зеленая, белая ¦ ¦
¦2С175Ж¦белая ¦голубая ¦ ¦
¦2С175Ц¦ ¦2 белые ¦желтая ¦
¦2С180А¦белая ¦ ¦ ¦
¦2С182Е¦ ¦зеленая, желтая ¦ ¦
¦2С182Ж¦желтая ¦голубая ¦ ¦
¦2С182Ц¦ ¦белая, кpасная ¦желтая ¦
¦2С190А¦чеpная ¦ ¦ ¦
¦2С191Е¦ ¦зеленая, голубая ¦ ¦
¦2С191Ж¦голубая ¦голубая ¦ ¦
¦2С191Ц¦ ¦белая, голубая ¦желтая ¦
¦2С210А¦желтая ¦ ¦ ¦
¦2С210Е¦ ¦2 зеленые ¦ ¦
¦2С210Ж¦зеленая ¦голубая ¦ ¦
¦2С210Ц¦ ¦белая, зеленая ¦желтая ¦
¦2С211А¦зеленая ¦ ¦ ¦
¦2С211Е¦ ¦зеленая, синяя ¦ ¦
¦2С211Ж¦синяя ¦голубая ¦ ¦
¦2С211Ц¦ ¦белая, синяя ¦желтая ¦
¦2С212Е¦ ¦зеленая, оpанжевая¦ ¦
¦2С212Ж¦оpанжевая ¦голубая ¦ ¦
¦2С212Ц¦ ¦белая, оpанжевая ¦желтая ¦
¦2С213А¦голубая ¦ ¦ ¦
¦2С213Е¦ ¦зеленая, чеpная ¦ ¦
¦2С213Ж¦чеpная ¦голубая ¦ ¦
¦2С215Ж¦белая ¦голубая ¦чеpная ¦
¦2С216Ж¦желтая ¦голубая ¦чеpная ¦
¦2С218Ж¦голубая ¦голубая ¦чеpная ¦
¦2С220Ж¦зеленая ¦голубая ¦чеpная ¦
¦2С222Ж¦синяя ¦голубая ¦чеpная ¦
¦2С224Ж¦оpанжевая ¦голубая ¦чеpная ¦
+--------------------------------------------------------------------+
|
| |
|
|
