LM386
MolierДата: Воскресенье, 16.03.2025, 10:12 | Сообщение # 1
Генерал-майор
Группа: Администраторы
Сообщений: 299
Репутация: 0
Статус: Offline

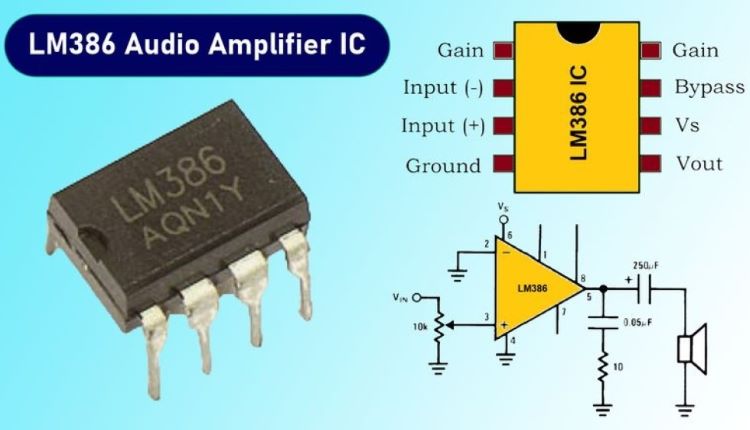

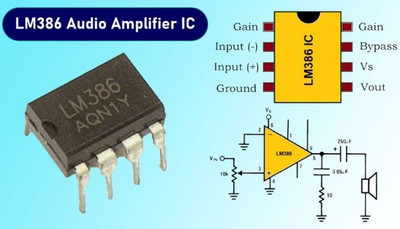

LM386

Прикрепления: 7513883.jpg (36.8 Kb)

MolierДата: Воскресенье, 16.03.2025, 10:14 | Сообщение # 2
Генерал-майор
Группа: Администраторы
Сообщений: 299
Репутация: 0
Статус: Offline
LM386 IC — это интегральная схема усилителя мощности звука, разработанная для использования в низковольтных потребительских приложениях. Она подходит для устройств с батарейным питанием, таких как радиоприемники, дверные звонки, телефоны, гитарные усилители и любительские электронные проекты. Она в основном используется в качестве усилителя в компьютерных колонках и небольших портативных стереосистемах.

Микросхема LM386 выпускается в корпусе с двумя рядами выводов (DIP-8) с 8 выводами. Коэффициент усиления по напряжению усилителя можно настроить на 20, и он будет увеличен до 200 путем добавления внешних компонентов, таких как резистор и конденсатор, между выводами 1 и 8. Усилитель LM386 состоит из 8 выводов, где вывод 1 и вывод 8 являются выводами управления усилением. Это позволяет клиенту управлять громкостью. В зависимости от модели, при использовании источника питания 9 В усилитель может выдавать выходную мощность в диапазоне от 0,25 Вт до 1 Вт.

MolierДата: Воскресенье, 16.03.2025, 10:15 | Сообщение # 3
Генерал-майор
Группа: Администраторы
Сообщений: 299
Репутация: 0
Статус: Offline
Характеристики LM386
Ниже приведены основные характеристики микросхемы LM386:
  • Широкий диапазон напряжения питания: 4 В–12 В или 5 В–18 В (в зависимости от модели).
  • Коэффициент усиления напряжения от 20 до 200.
  • Работа от аккумулятора.
  • Минимальное количество внешних компонентов.
  • Низкий статический ток потребления: 4 мА.
  • Доступно в пакете MSOP.
  • Рабочая температура: от 0 до 70˚C.
  • Низкий уровень искажений: 0,2%.
  • Вход связан с землей.
  • Самоцентрическое выходное статическое напряжение.
  • Сопротивление динамика 4 Ом.

В зависимости от модели коэффициент усиления по напряжению усилителя LM386 может варьироваться от 20 до 200 при диапазоне напряжения питания 4–12 В или 5–18 В. На рынке доступны три модели усилителя мощности звука: LM386N-1, LM386N-3 и LM386N-4.

MolierДата: Воскресенье, 16.03.2025, 10:18 | Сообщение # 4
Генерал-майор
Группа: Администраторы
Сообщений: 299
Репутация: 0
Статус: Offline
Конфигурация выводов

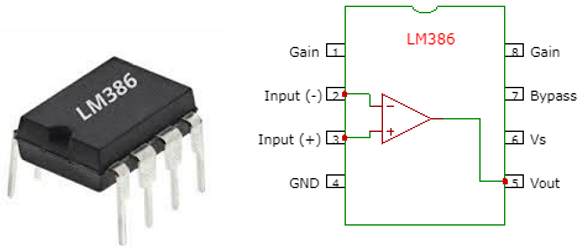

LM386Внешний вид и конфигурация выводов микросхемы LM386 показаны на рисунке ниже. LM386 имеет восемь выводов, которые имеют различные функции.



Назначение контактов:
  • Контакт 1 (усиление): это контакт усиления, используемый для регулировки усиления усилителя путем подключения этой микросхемы к внешнему компонентному конденсатору.
  • Контакт 2 (Вход -): это неинвертирующий входной разъем, используемый для подачи аудиосигнала.
  • Контакт 3 (Вход +): это инвертирующий входной терминал, используемый для подачи аудиосигнала.
  • Контакт 4 (GND): это заземляющий контакт, подключенный к клемме заземления системы.
  • Контакт 5 (Vout): это выходной контакт, используемый для обеспечения усиленного выходного аудиосигнала и связанный с динамиком.
  • Контакт 6 (Vs): подключен к источнику питания и получает положительное постоянное напряжение.
  • Контакт 7 (байпас): это обходной контакт, используемый для подключения развязывающего конденсатора.
  • Контакт 8 (усиление): это контакт настройки усиления, используемый для управления усилением усилителя.

Из описания контактов можно сделать следующие выводы:

  • Pin 1 и Pin 8 представляют собой терминал управления усилением усилителя. Это контакты, где мы можем регулировать усиление, размещая резистор и конденсатор или просто конденсатор между этими контактами.
  • Pin 2 и Pin 3 представляют собой клеммы входного звукового сигнала. Это клеммы, куда мы подаем звук, который хотим усилить. Pin 2 — отрицательный вход, а Pin 3 — положительный вход.
  • Контакт 4 — это клемма GND (заземление) и подключен к заземлению в цепи.
  • Контакт 5 представляет собой выход усилителя. Усиленный сигнал выходит из этого контакта.
  • На контакт 6 подается положительное постоянное напряжение, чтобы усилитель мог получать необходимую мощность для усиления сигналов.
  • Контакт 7 представляет собой клемму Bypass. Эта клемма может обходить резисторы 15 кОм. Обычно она остается открытой или подключается к земле в схеме. Однако для лучшей стабильности в схему можно добавить конденсатор, чтобы предотвратить колебания в ИС операционного усилителя.

Прикрепления: 0410531.png (49.9 Kb)

MolierДата: Воскресенье, 16.03.2025, 10:21 | Сообщение # 5
Генерал-майор
Группа: Администраторы
Сообщений: 299
Репутация: 0
Статус: Offline

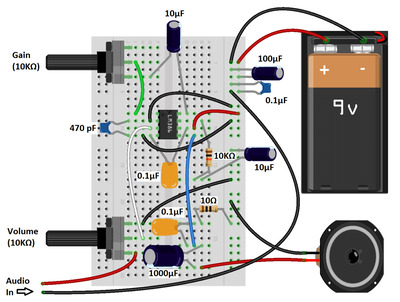

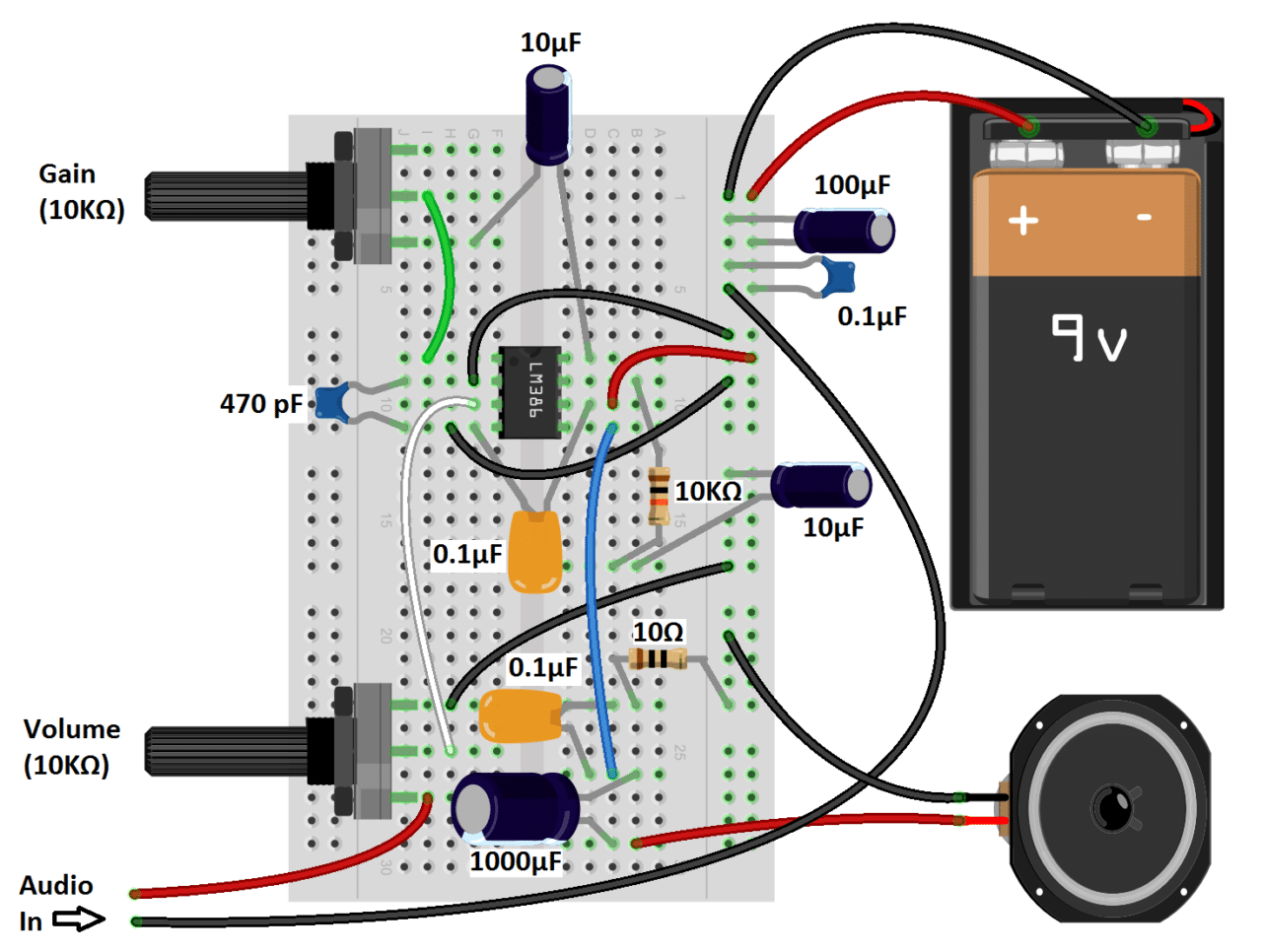

Audio-Amplifier-Great-Sounding-Amp-Diagram
Прикрепления: 4426516.png (149.0 Kb)

MolierДата: Воскресенье, 16.03.2025, 10:22 | Сообщение # 6
Генерал-майор
Группа: Администраторы
Сообщений: 299
Репутация: 0
Статус: Offline

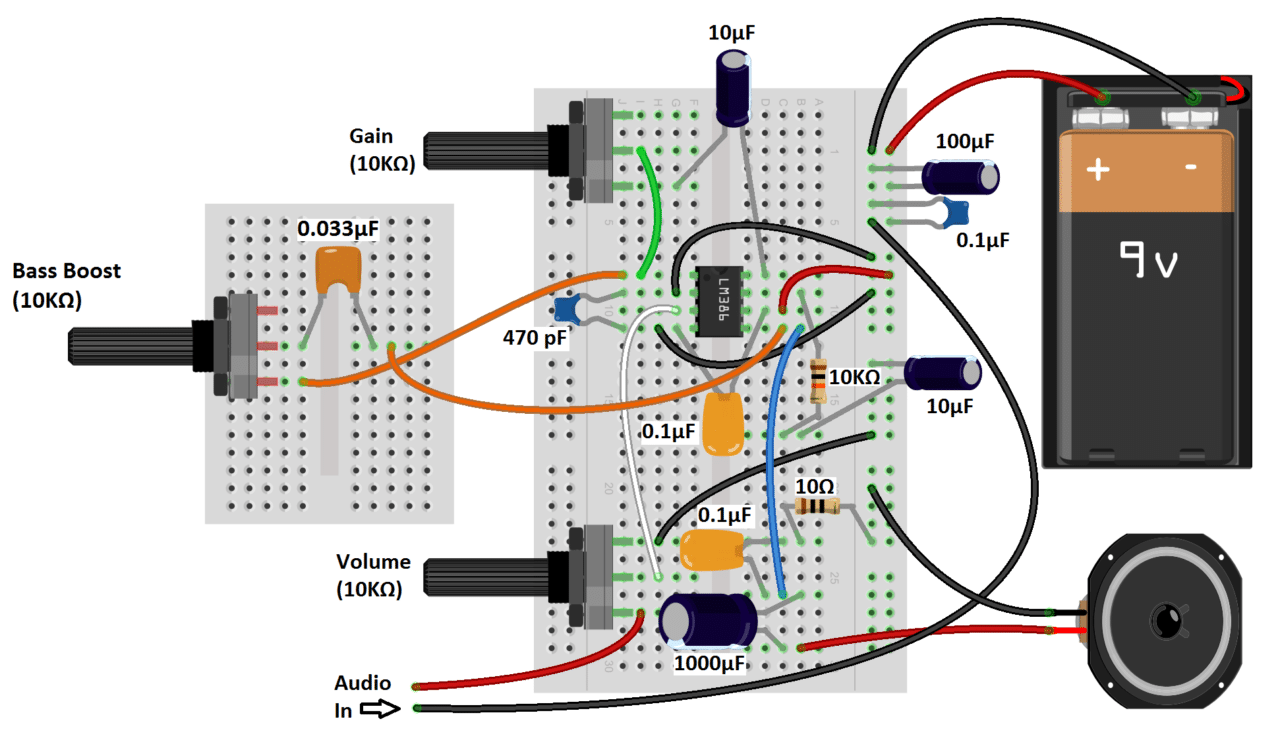

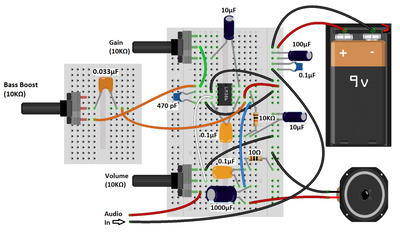

Audio-Amplifier-Great-Sounding-Amp-With-Bass-Boost
Прикрепления: 3373327.png (134.4 Kb)

MolierДата: Воскресенье, 16.03.2025, 10:23 | Сообщение # 7
Генерал-майор
Группа: Администраторы
Сообщений: 299
Репутация: 0
Статус: Offline

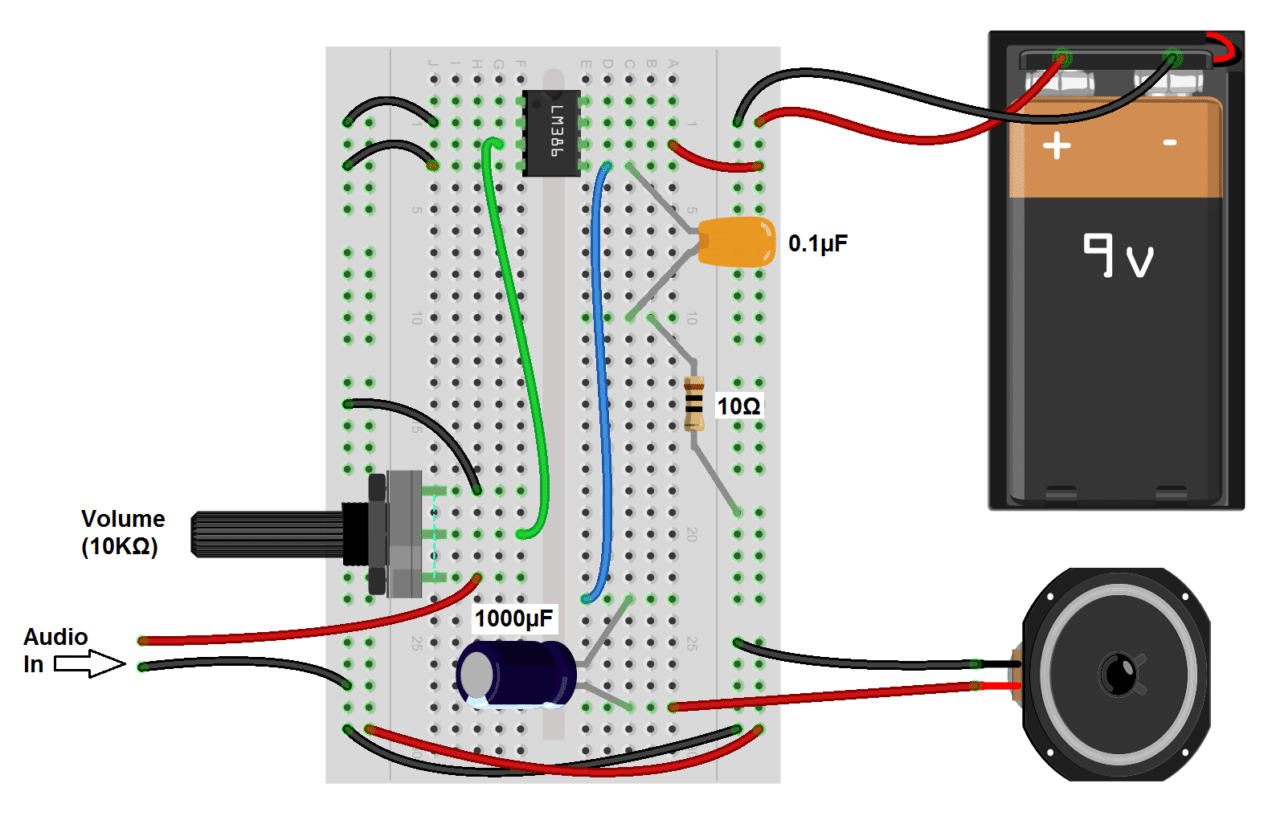

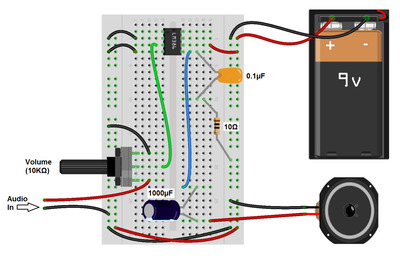

Audio-Amplifier-Minimal-Without-Star-Ground-NEW
Прикрепления: 0687686.png (113.4 Kb)

MolierДата: Воскресенье, 16.03.2025, 10:24 | Сообщение # 8
Генерал-майор
Группа: Администраторы
Сообщений: 299
Репутация: 0
Статус: Offline

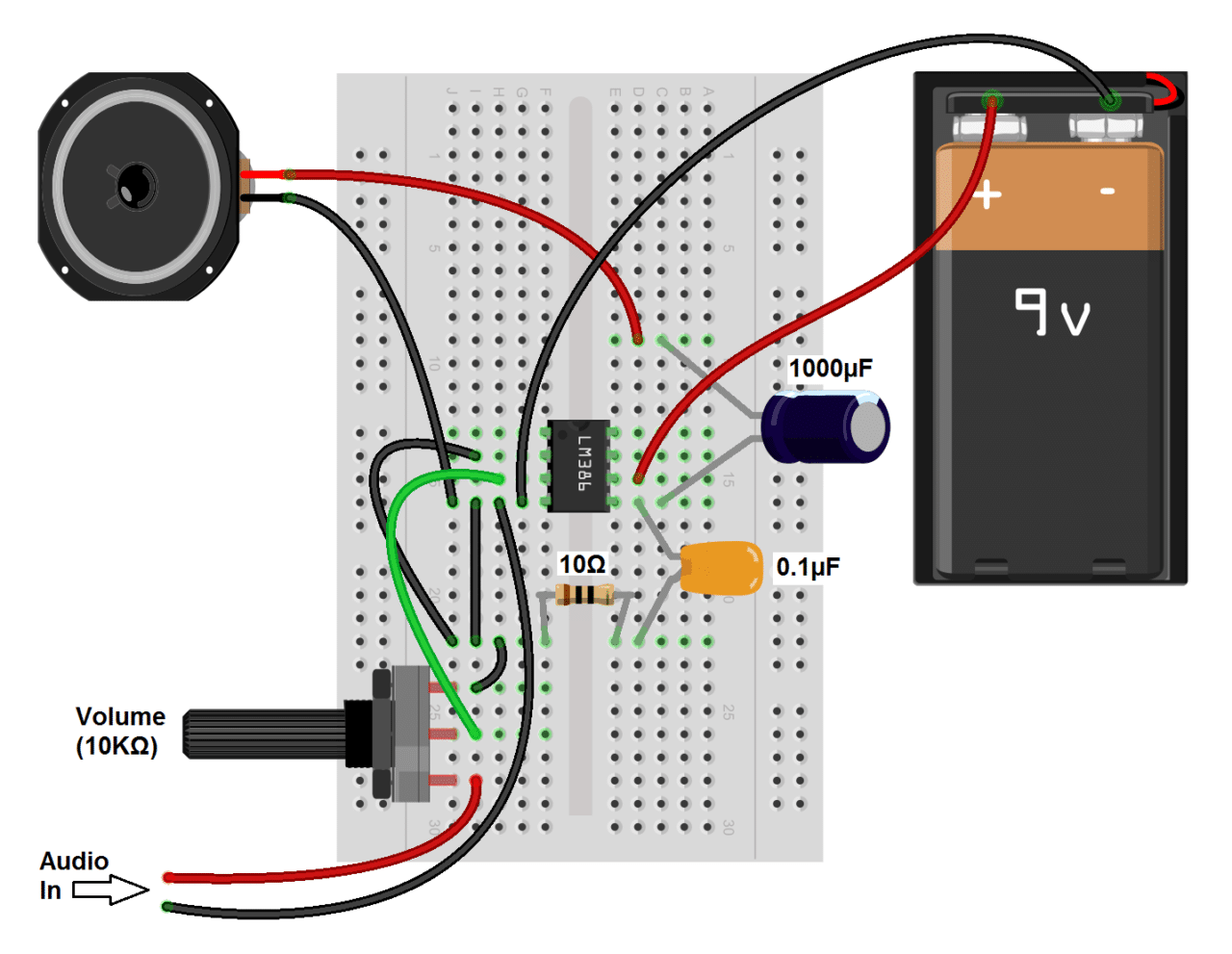

Audio-Amplifier-Minimal-With-Star-Ground-NEW
Прикрепления: 1446325.png (119.6 Kb)

MolierДата: Воскресенье, 16.03.2025, 10:50 | Сообщение # 9
Генерал-майор
Группа: Администраторы
Сообщений: 299
Репутация: 0
Статус: Offline

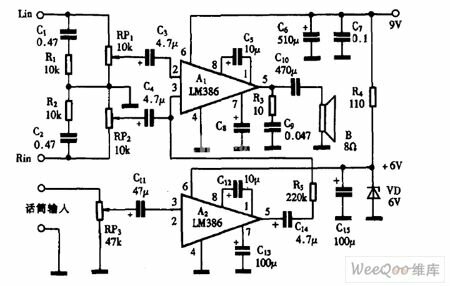

Прикрепления: 3601192.jpg (28.2 Kb)

MolierДата: Воскресенье, 13.04.2025, 00:00 | Сообщение # 10
Генерал-майор
Группа: Администраторы
Сообщений: 299
Репутация: 0
Статус: Offline

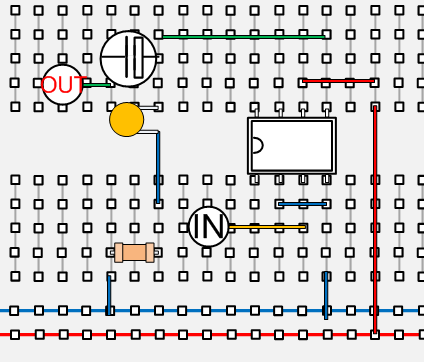

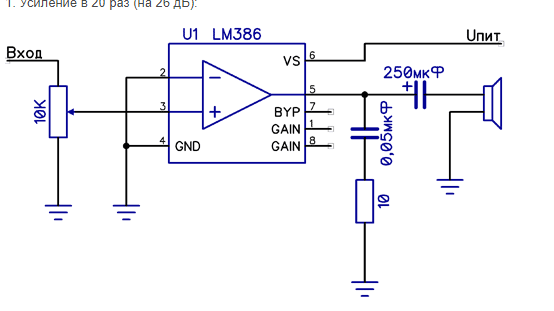

Прикрепления: 0612737.png (12.4 Kb) · 5600012.png (16.4 Kb)

MolierДата: Воскресенье, 13.04.2025, 00:37 | Сообщение # 11
Генерал-майор
Группа: Администраторы
Сообщений: 299
Репутация: 0
Статус: Offline

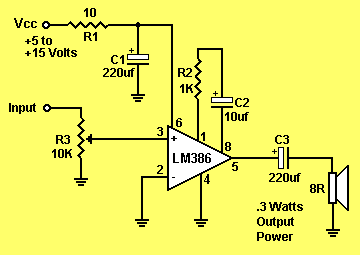

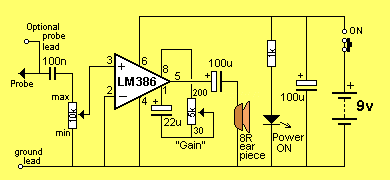

Прикрепления: 0248604.gif (3.2 Kb) · 1082861.gif (3.8 Kb) · 0428847.gif (4.1 Kb)

MolierДата: Воскресенье, 13.04.2025, 00:46 | Сообщение # 12
Генерал-майор
Группа: Администраторы
Сообщений: 299
Репутация: 0
Статус: Offline

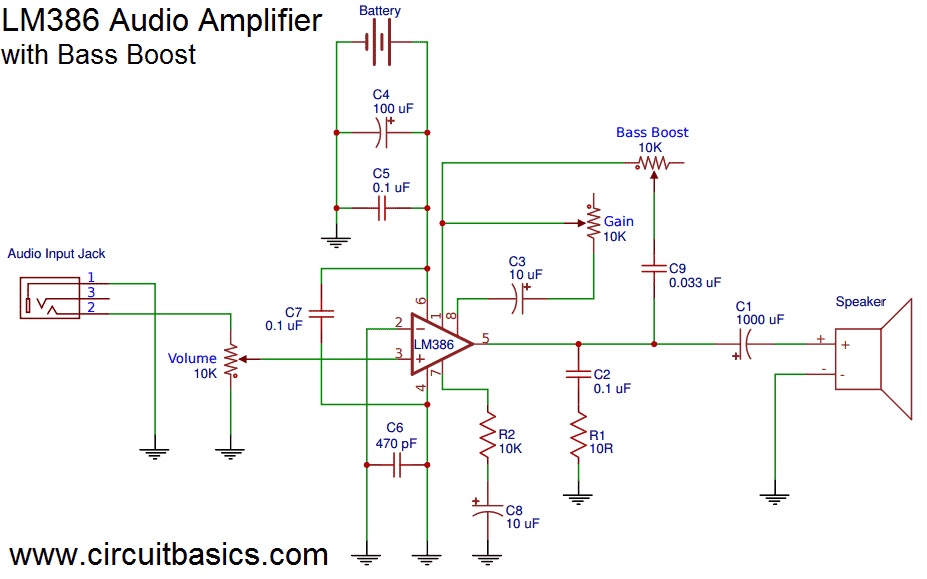

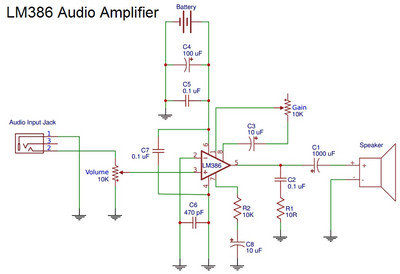

  • Конденсатор емкостью 470 пФ между положительным входным сигналом и землей, который фильтрует радиопомехи, улавливаемые проводами аудиовхода.
  • Конденсаторы 100 мкФ и 0,1 мкФ между положительными и отрицательными шинами питания для развязки источника питания. Конденсатор 100 мкФ будет фильтровать низкочастотный шум, а конденсатор 0,1 мкФ будет фильтровать высокочастотный шум.
  • Конденсатор емкостью 0,1 мкФ между контактами 4 и 6 для дополнительной развязки питания микросхемы.
  • Резистор сопротивлением 10 кОм и конденсатор емкостью 10 мкФ последовательно между контактом 7 и землей для развязки входного аудиосигнала.
  • Прикрепления: 4587451.jpg (69.0 Kb)
  •
    MolierДата: Воскресенье, 13.04.2025, 00:50 | Сообщение # 13
    Генерал-майор
    Группа: Администраторы
    Сообщений: 299
    Репутация: 0
    Статус: Offline
    Прикрепления: 4241984.jpg (86.6 Kb)

    MolierДата: Суббота, 24.05.2025, 20:20 | Сообщение # 14
    Генерал-майор
    Группа: Администраторы
    Сообщений: 299
    Репутация: 0
    Статус: Offline

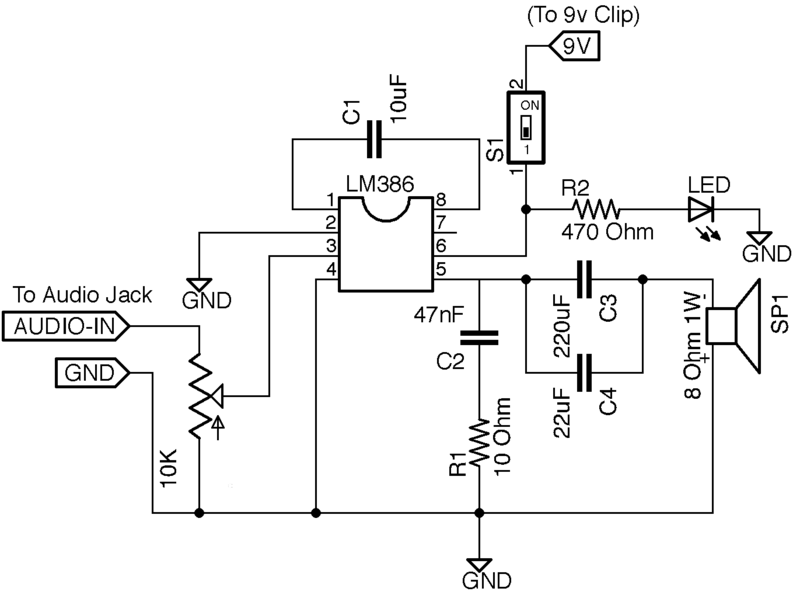

    Прикрепления: 4842556.png (36.9 Kb)

    MolierДата: Суббота, 24.05.2025, 20:30 | Сообщение # 15
    Генерал-майор
    Группа: Администраторы
    Сообщений: 299
    Репутация: 0
    Статус: Offline

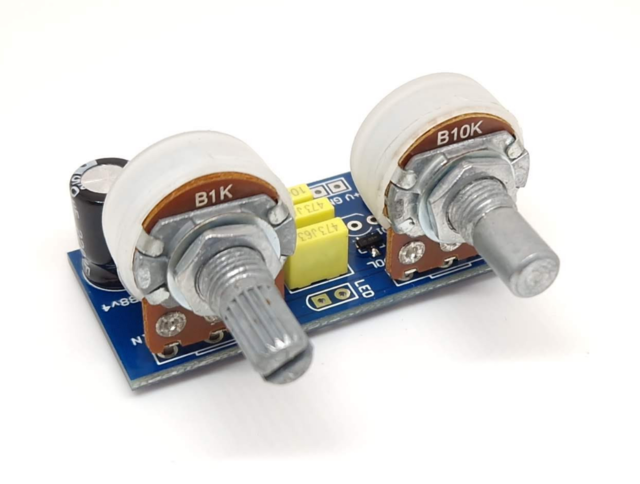

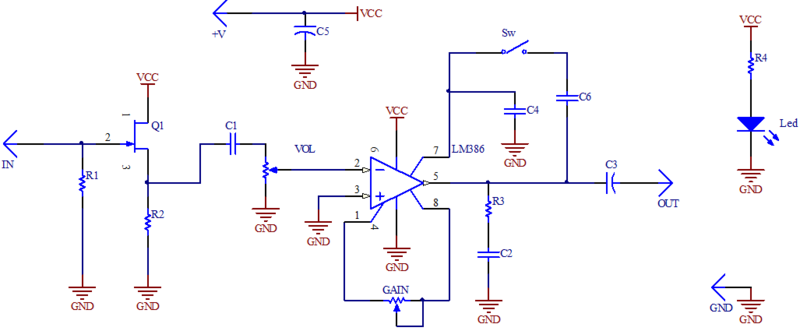

    Mini Guitar Amp


    Описание педали
    Этот мини-гитарный усилитель идеально подходит в качестве домашнего репетиционного усилителя. Он имеет регулировку усиления и громкости, предлагая очень динамичный звук.
    Этот проект усилителя основан на схеме Ruby Amp (runoffgroove.com), эталонного проекта DIY с большим количеством документации на нескольких форумах DIY. Вы также можете модифицировать компоненты и использовать печатную плату для разработки собственной схемы усилителя.

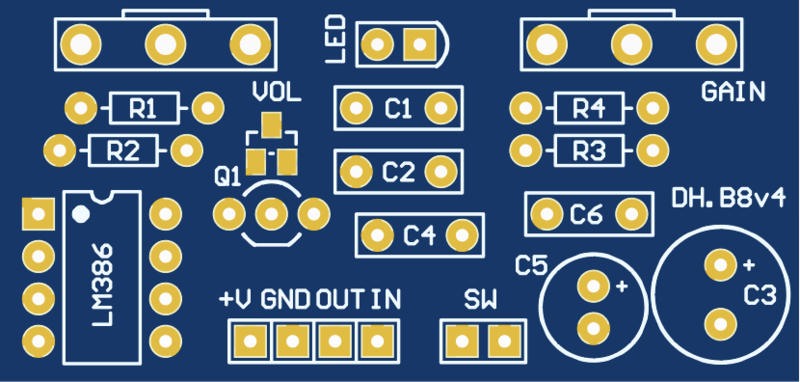

    Печатная плата позволяет монтировать светодиод (с его резистором) и подключать переключатель для дополнительного усиления. Потенциометры могут быть установлены непосредственно на печатной плате.
    Управление
    • Объем
    • Прирост

    КОМПОНЕНТЫ

    Печатная плата
    Печатная плата               МИНИ-ГИТАРНОГО УСИЛИТЕЛЯ ПЕЧАТНАЯ ПЛАТА

    Конденсатор
    C1 47n        47NF 100 В 5% ПОЛИЭСТЕР ПЛЕНОЧНЫЙ КОРОБЧАТЫЙ КОНДЕНСАТОР
    C2 47n        47NF 100 В 5% ПОЛИЭСТЕР ПЛЕНОЧНЫЙ КОРОБЧАТЫЙ КОНДЕНСАТОР
    C3 220u      220 МКФ 25 В ЭЛЕКТРОЛИТИЧЕСКИЙ КОНДЕНСАТОР 8X12 ММ
    C4 100n      100NF 100 В 5% ПОЛИЭСТЕР ПЛЕНОЧНЫЙ КОРОБЧАТЫЙ КОНДЕНСАТОР
    C5 100u      100 МКФ 35 В ЭЛЕКТРОЛИТИЧЕСКИЙ КОНДЕНСАТОР 6X11 ММ
    C6 100n      100NF 100 В 5% ПОЛИЭСТЕР ПЛЕНОЧНЫЙ КОРОБЧАТЫЙ КОНДЕНСАТОР  (опционально повышающий)

    Диод
    D1 LED        LED 3MM ЗЕЛЕНЫЙ

    Резистор
    R1 1M         1M OHM 1/4W 1% МЕТАЛЛОПЛЕНОЧНЫЙ РЕЗИСТОР
    R2 3.9k       3.9K OHM 1/4W 1% МЕТАЛЛОПЛЕНОЧНЫЙ РЕЗИСТОР
    R3 10          10 OHM 1/4W 1% МЕТАЛЛОПЛЕНОЧНЫЙ РЕЗИСТОР
    R4 2.2k       2.2K OHM 1/4W 1% МЕТАЛЛОПЛЕНОЧНЫЙ РЕЗИСТОР

    IC
    Q1 2N5457      SMD SOT-23 2N5457 JFET N-КАНАЛЬНЫЙ ТРАНЗИСТОР
    IC1 LM386        LM386 АУДИОУСИЛИТЕЛЬ ИС
    (IC1 Socket     8 PIN DIP IC SOCKET ADAPTER )

    Потенциометр
    VOL 10k-B        10K OHM LIN ПОТЕНЦИОМЕТР
    GAIN 1k-B          1K OHM LIN ПОТЕНЦИОМЕТР

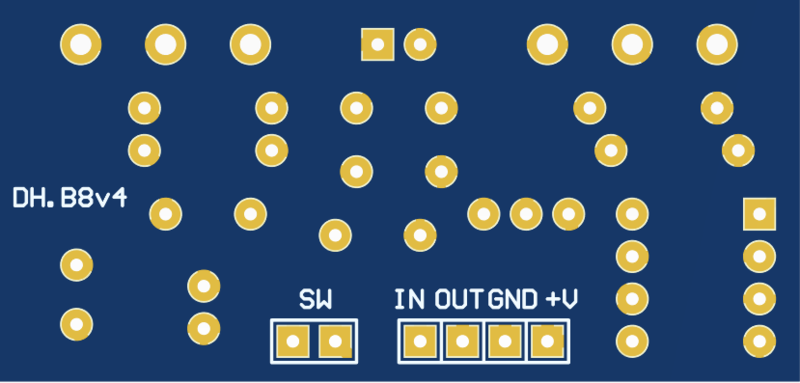

    Печатная плата DH.B8v4





    УСКОРЕНИЕ МОД
    Установите конденсатор емкостью 100 нФ на C6 и подключите переключатель к Sw.
    C6 100n      100NF 100V 5% ПОЛИЭФИРНАЯ ПЛЕНКА КОРОБЧАТОГО ТИПА КОНДЕНСАТОР
    SW SPDT     МИНИ-ПЕРЕКЛЮЧАТЕЛЬ ВКЛ-ВКЛ

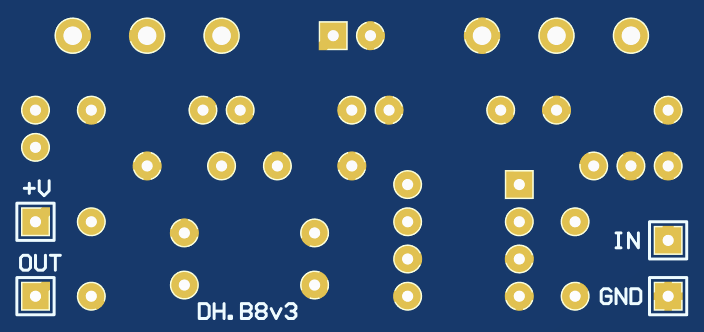

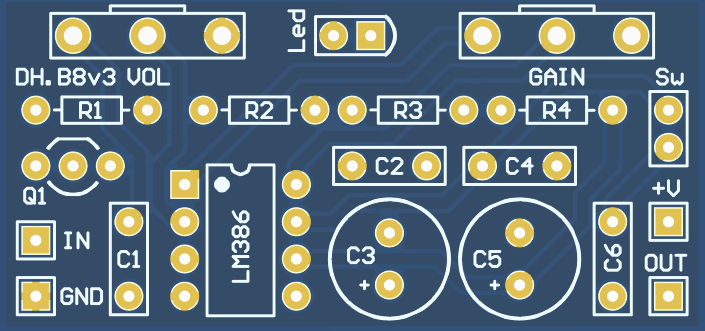

    Печатная плата DH.B8v3





    https://www.taydakits.com/instruc....ents--3
    Прикрепления: 4394451.png (195.9 Kb) · 4355722.png (149.6 Kb) · 5242304.png (93.8 Kb) · 7552200.png (41.5 Kb) · 9588415.png (89.4 Kb) · 1585305.png (47.3 Kb)
