TRUTH TABLE



CD4001 - очень универсальная микросхема,
она содержит 4 логических элемента ИЛИ - НЕ.
Uпит=3v-15v
Iпит=1uA
fмах=4MHz
Iнагрузки=до10mA

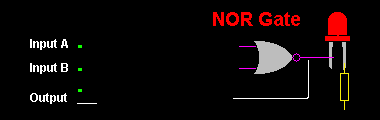

Follow the inputs and note when the LED is illuminated.

ВЫПОЛНЕНИЕ ЛОГИЧЕСКИХ ОПЕРАЦИЙ
описание режима работы.
затвор - в схеме справа.
РАБОТА:
Когда на обоих входах логическая 1, сигнал будет инвертирован логическим элементом(затвором) и появится на выходе(тоесть 0).
Когда лиш на одном входе логическая 1, то на выходе опять 0.
Когда на обоих входах логический 0, то на выходе еденица.
Это также видно в генераторе 1kHz ниже.

Замечание:
Не оставляйте входные ножки микросхемы неподтянутыми, поскольку Rвх=10MΩ даёт помехи и создаст сбой в работе.

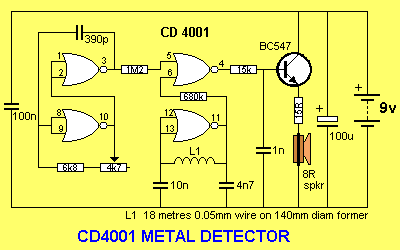

Нижняя схема - металлоискатель



Circuits built around a CD 4001:
