Печатные Платы в формате *.lay
MolierДата: Четверг, 02.04.2026, 13:28 | Сообщение # 46
Генерал-лейтенант
Группа: Администраторы
Сообщений: 633
Репутация: 0
Статус: Offline

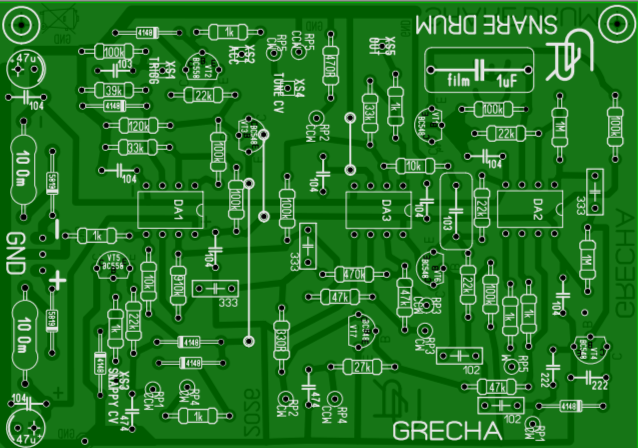

SnareDrum

70x100 mm
Прикрепления: SnareDrum.lay6 (1.12 Mb) · PLATA.docx (394.8 Kb) · 6707221.png (252.8 Kb)

MolierДата: Суббота, 11.04.2026, 19:43 | Сообщение # 47
Генерал-лейтенант
Группа: Администраторы
Сообщений: 633
Репутация: 0
Статус: Offline

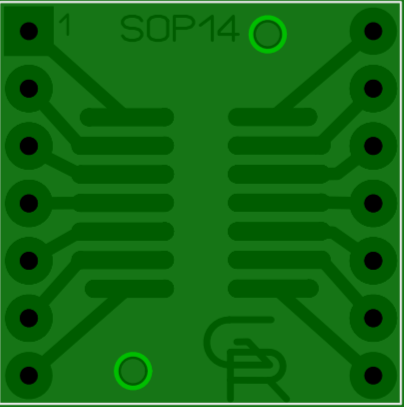

SOP14-DIP14
Прикрепления: 5881850.png (34.7 Kb) · DIP.lay6 (13.4 Kb) · sop14_dip14.docx (17.0 Kb)

MolierДата: Суббота, 11.04.2026, 19:49 | Сообщение # 48
Генерал-лейтенант
Группа: Администраторы
Сообщений: 633
Репутация: 0
Статус: Offline

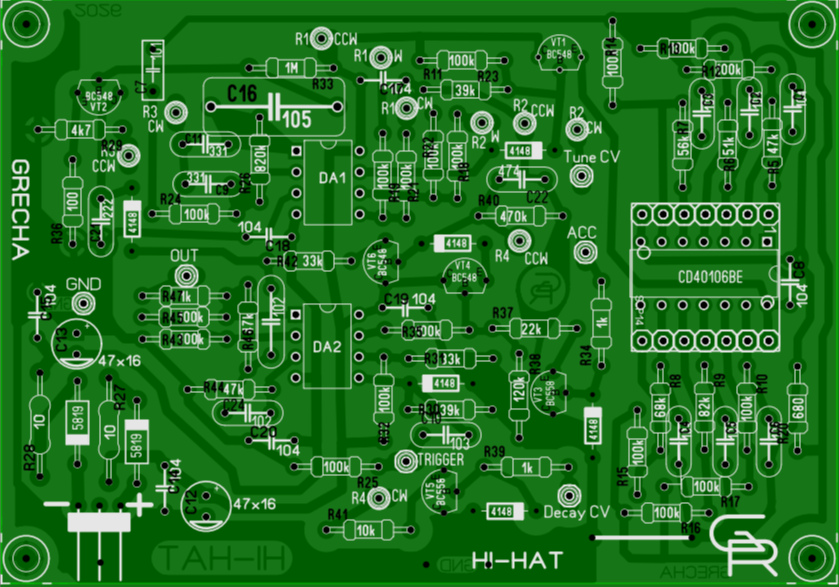

HI-HAT


70x100mm
Прикрепления: 6804177.png (411.5 Kb) · 9788353.lay6 (1.02 Mb) · 7403792.docx (529.9 Kb)

MolierДата: Вторник, 16.06.2026, 15:23 | Сообщение # 49
Генерал-лейтенант
Группа: Администраторы
Сообщений: 633
Репутация: 0
Статус: Offline

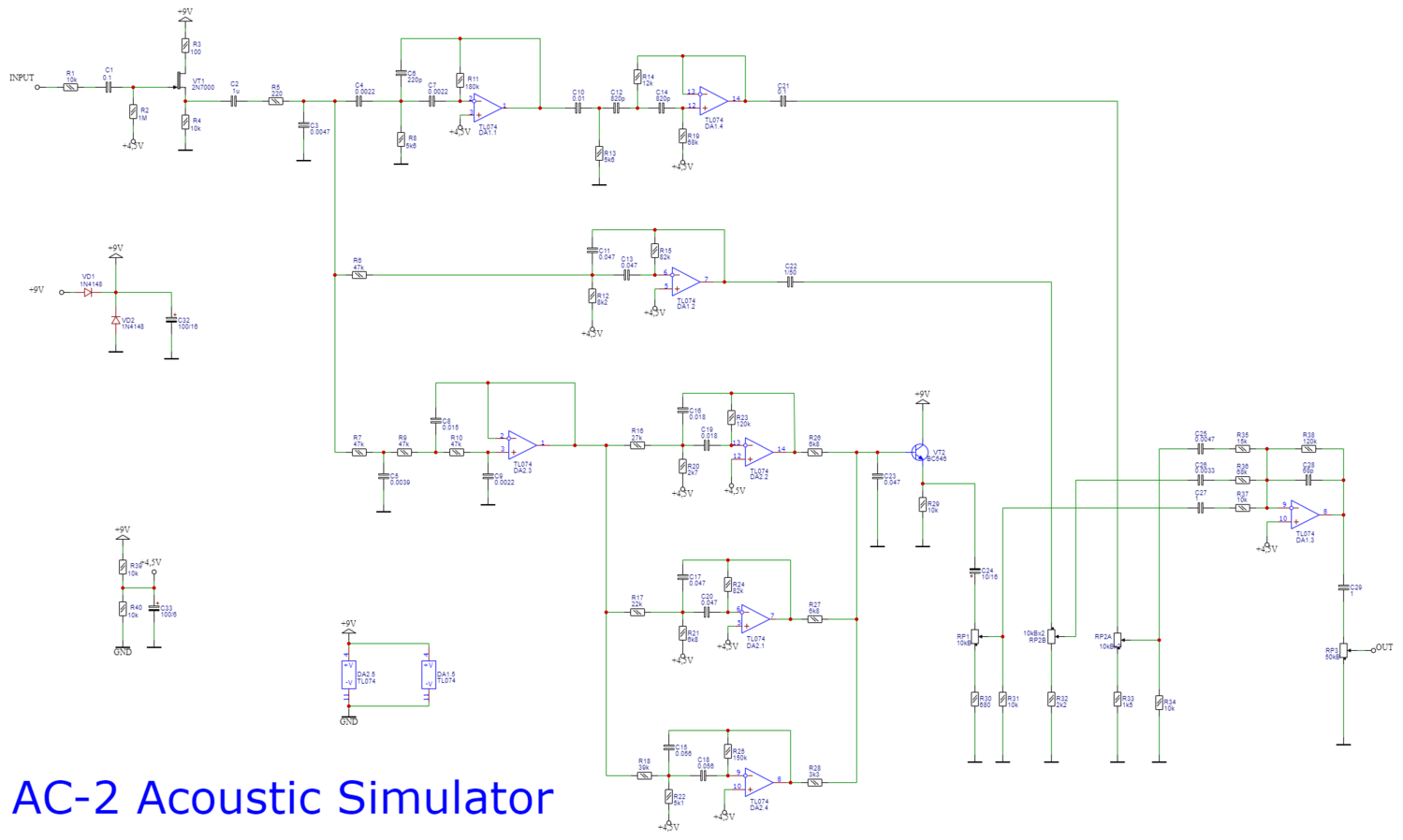

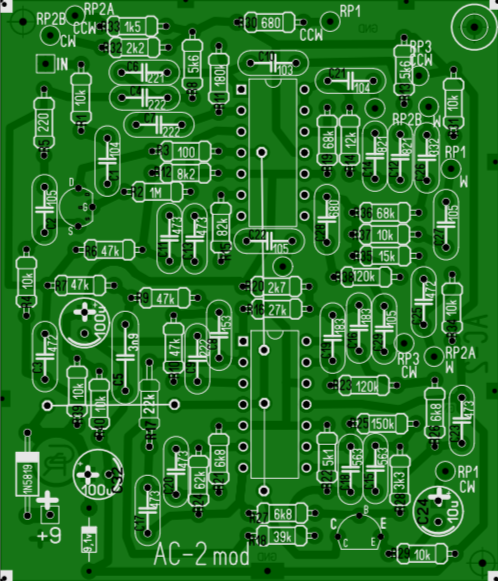

BOSS AC-2
Прикрепления: 6273867.png (307.3 Kb) · ac_2.lay6 (1.08 Mb) · 6668146.png (160.5 Kb) · ac_2.docx (255.2 Kb)
