| Овердрайв для электрогитары
Электрогитара – относительно молодой музыкальный инструмент, однако он уже успел добиться огромной популярности: трудно представить себе современный музыкальный коллектив без электро-гитариста. Пожалуй, электрогитара получила такую популярность прежде всего потому, что её звук может меняться в очень широких пределах: от лёгкого и воздушного до жёсткого и агрессивного. Происходит это благодаря так называемым гитарным педалям, которые включаются в цепь между звукоснимателем гитары и усилителем. Они особым образом трансформируют чистый сигнал гитары, благодаря чему звучание инструмента может меняться до неузнаваемости.
Сейчас существует огромное количество различных педалей для гитаристов, однако не все могут позволить их себе приобрести, ведь цены на них порой завышают просто неимоверно. Гораздо дешевле, и, что немаловажно, приятнее собрать схему педали самому – очень часто за красивой металлической коробочкой скрывается простая для повторения схема.
Схема овердрайв приставки

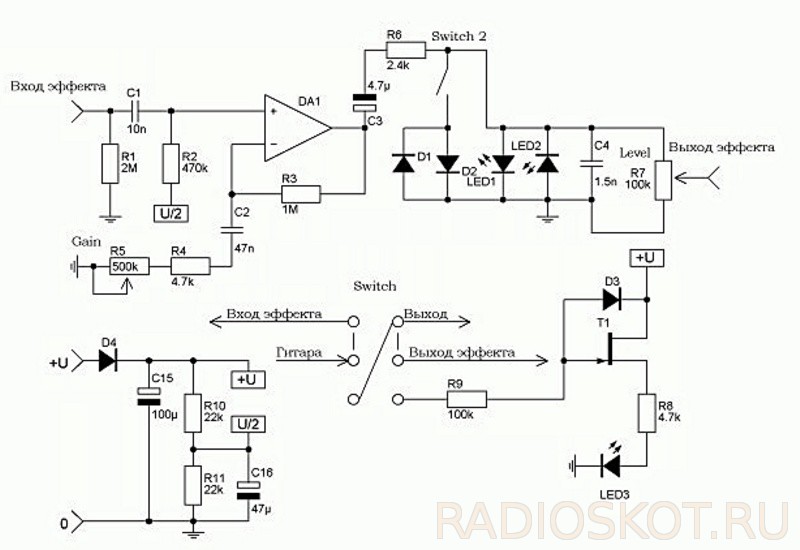

В этой статье рассмотрим схему овердрайва от компании DOD – DOD 250. Её звук достаточно мягкий, не такой резкий, как у педалей дисторшенов, многим придётся по вкусу. Собственно, схема:
|
| |
| |
| Molier | Дата: Суббота, 12.04.2025, 15:32 | Сообщение # 2 |
|
Генерал-майор
Группа: Администраторы
Сообщений: 283
Статус: Offline
| Ключевое звено схемы – одинарный операционный усилитель. Можно использовать TL071, LM358, LM741, NE5534 или другие аналогичные микросхемы. Стоит попробовать ставить поочерёдно несколько разных, а затем уже выбрать, с какой из них звук получается самым приятным
|
| |
| |
| Molier | Дата: Суббота, 12.04.2025, 15:33 | Сообщение # 3 |
|
Генерал-майор
Группа: Администраторы
Сообщений: 283
Статус: Offline
| Особое внимание стоит уделить диодам D1, D2, LED1, LED2. Их задача – ограничение усиленного операционным усилителем сигнала, поэтому звук во многом зависит именно от них. Здесь есть довольно большой простор для творчества – ставить можно что угодно, германиевые диоды, кремниевые диоды, светодиоды. Также можно экспериментировать, ставя встречно разные виды диодов – тогда ограничение сигнала получится несимметричным. В зависимости от падения напряжения на полупроводнике диода, будет меняться степень ограничения сигнала, а, следовательно, и звук.
Кроме того, можно ставить параллельно несколько пар диодов, что также отразится на окраске звука. Экспериментируйте, ищите «свой» звук, с покупными педалями такого не сделаешь. Кстати, если поставить вместо обычных диодов светодиоды, то они будут мигать в такт музыке.
В схеме предусмотрен переключатель «Switch 2», служащий для подключения второй пары параллельно включенных диодов. С его помощью можно менять звук педали прямо во время игры.
Разделительный конденсатор С1 следует поставить плёночный, с его номиналом также можно поиграть. Чем больше его ёмкость – тем меньше будут обрезаться низкие частоты гитары. Диод D4 служит для защиты схемы от переполюсовки, цепочка R9, D3, T1, R8, LED3 служит для индикации и никак не влияет на работу схемы.
Потенциометр R7 «Level» стоит взять логарифмический, а вот R5 «Gain» лучше поставить обратнологарифмический, для более плавной регулировки. Если такого нет – пойдёт и обычный линейный. Питание 9-12 вольт, от блока питания либо от батарейки «крона», т.к. потребление всей схемы крайне мало, её хватит на продолжительное время.
|
| |
| |
| Molier | Дата: Суббота, 12.04.2025, 15:35 | Сообщение # 4 |
|
Генерал-майор
Группа: Администраторы
Сообщений: 283
Статус: Offline

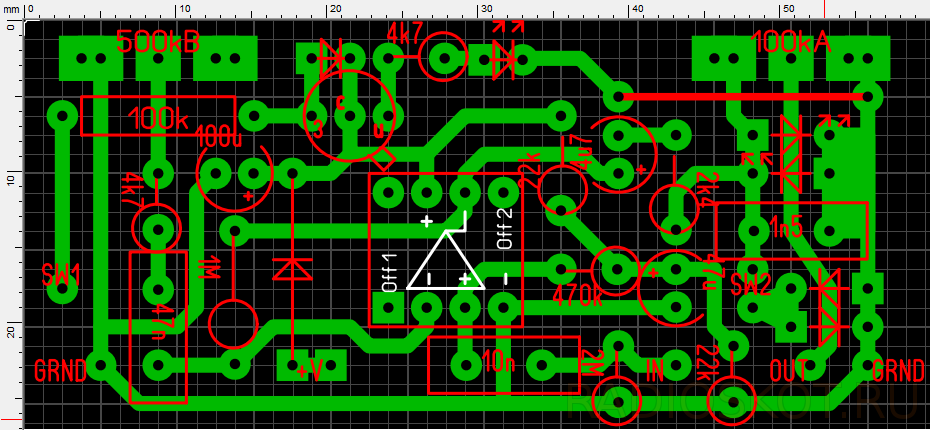

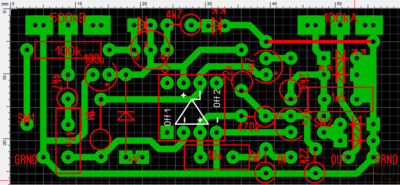

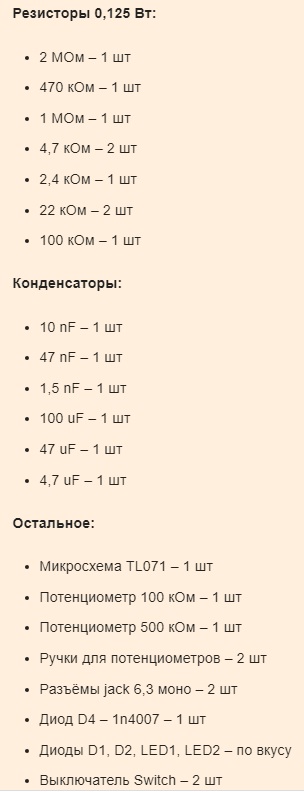

| Список необходимых компонентов
|
| |
| |
