| Гитарная педаль Hyperion Fuzz
Сейчас в мире существует огромное количество гитарных примочек, созданных для формирования нужного звука электрогитары. Среди них находятся тысячи различных фузов, дилеев, овердрайвов, дисторшенов и т.д. Можно покупать гитарные педали в магазинах – но более правильный путь с точки зрения радиолюбительства – собрать самому, учитывая, что их схемы очень часто просты и не требуют дорогих специфичных компонентов. В этой статье речь пойдёт про сборку Hyperion Fuzz – «фузз, выдающий мощную, но при этом читаемую стену звука». Имеет две ручки, Intensity – уровень гейна, Volume – уровень громкости.

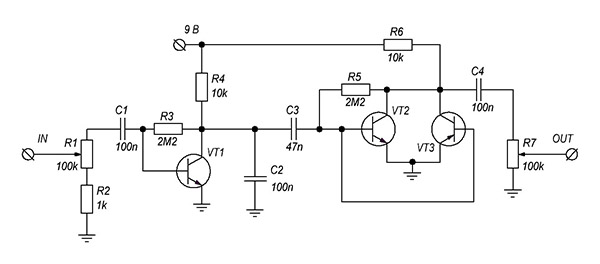

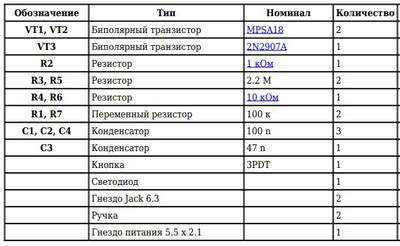

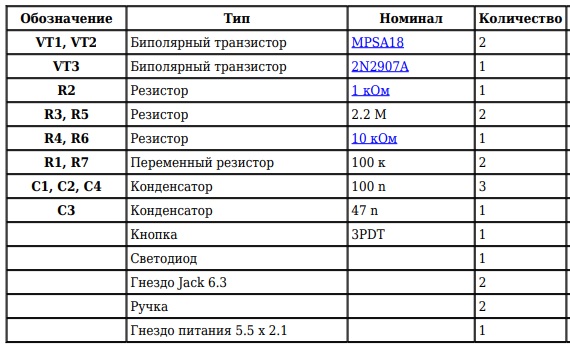

Схема содержит в себе лишь горстку компонентов и основывается на 3-х транзисторах, VT1 и VT2 структуры NPN, VT3 – PNP. Сюда подойдут практически любые маломощные транзисторы с коэффициентом усиления более 200. Стоит заметить, что чем больше коэффициент усиления – тем более злым и хайгейновым будет звук. В качестве VT1, VT2 ставится MPSA18, VT3 – 2N2907A. Также подойдут BC547, КТ3102, 2N3904 (VT1, VT2), BC557, КТ3107 (VT3).
Входной сигнал поступает на средний вывод R1 – потенциометр Intensity, а снимается со среднего вывода потенциометра R7 – Volume. При этом потенциометр Intensity дублирует работу ручки громкости гитары, а значит, уровень гейна можно менять, вращая ручку громкости непосредственно на самой гитаре.
Номиналы разделительных конденсаторов (С1=100 n, C3=47n, C4=100 n) можно варьировать, тем самым добиваясь нужного звука. Чем больше номиналы этих конденсаторов – тем больше низких частот будет в обработанном сигнале.
Сборка платы
Плата изготавливается стандартным методом ЛУТ на кусочке текстолита 50х100 мм. Она разведена таким образом, что кнопка байпаса и разъёмы устанавливаются на саму плату.
|
| |
| |
