| Схема устройства для создания эффекта овердрайв
Схема, представленная на рис. 5, несмотря на свою простоту, представляет собой великолепный образец устройства для создания эффекта овердрайв (мягкое ограничение). За основу была взята схема приставки DOD - Overdrive 250. При повторении этой схемы были испытаны различные отечественные операционные усилители.
Наилучшие результаты были получены при использовании малошумящего ОУ типа К548УН1, обладающего минимальными собственными шумами. На выходе приставки включен эмиттерный повторитель, позволяющий согласовать выход приставки с усилителями любых типов. Резистор R1, включенный в частотозависимую цепь ООС усилителя на микросхеме D А1, позволяет подобрать необходимую окраску звука в широком диапазоне частот. Резисторами R8 и R9 подбирается уровень выходного сигнала.

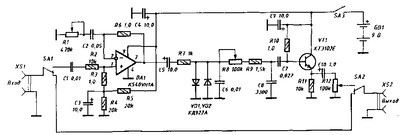

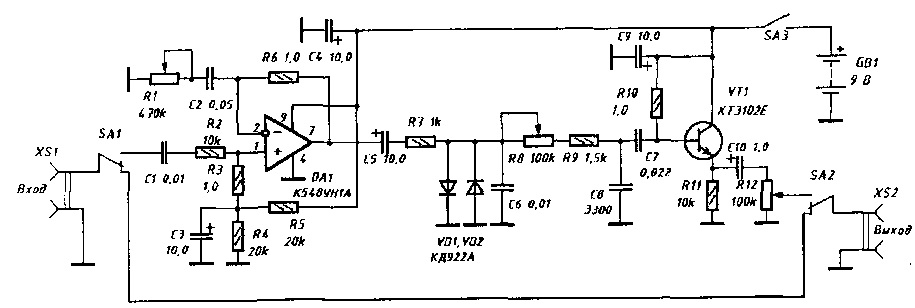

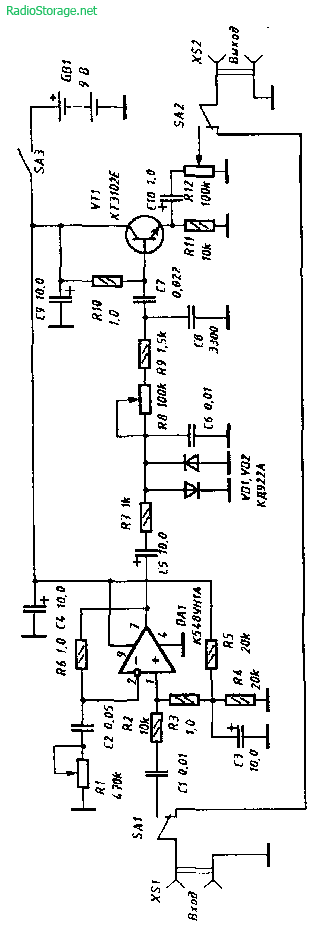

Рис. 5. Схема овердрайв примочки
|
| |
|
|
