Главная » Фотоальбом » Схемы » 3 Band Tone Circuit

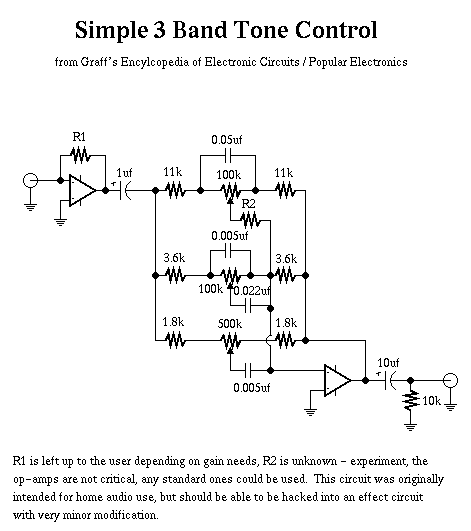

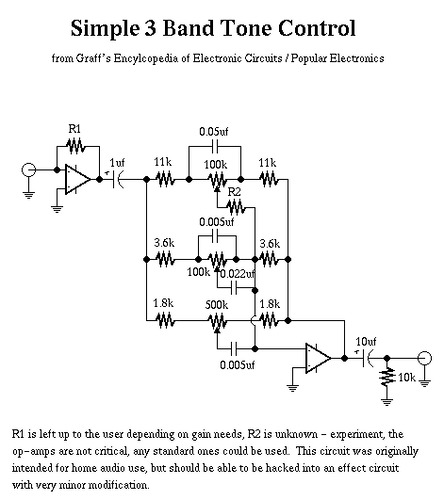

3 Band Tone Circuit

(Трёхполосная схема тона) Простой регулятор тона из «Энциклопедии электронных схем» Граффа. Легко встраивается в педаль.

(3 Band Tone Circuit) Simple tone control from Graff`s Encyclopedia of Electronic Circuits. Could be hacked into a pedal easily.
В реальном размере 471x531 / 6.5Kb
21 0 5.0
Добавлено 17.08.2025 Molier
