Функциональный генератор сигналов - прямоугольник, треугольник и синусоида

Логическая микросхема на МОП-транзисторах с дополнительной симметрией позволяет построить генератор, дающий прямоугольные, треугольные (пилообразные) и синусоидальные колебания.

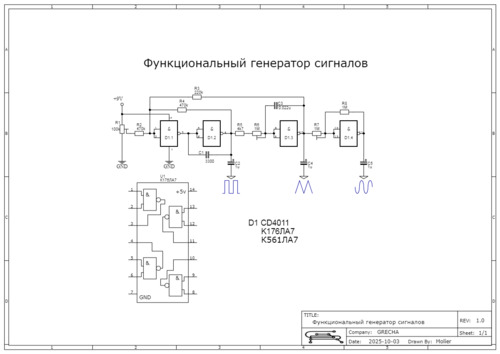

Принципиальная схема
В зависимости от емкости конденсатора С3 частоту генерируемых колебаний можно изменить в пределах от 35 до 3500 Гц. Основу генератора составляет компаратор на элементах D1.1 и D1.2. С выхода компаратора сигнал поступает на интегратор (С3, R6, D1.3).

Элемент D1.4 используют как нелинейный усилитель. Регулируя уровень входного напряжения резистором R7 на входе элемента D1.4, добиваются получения на его выходе синусоидальных колебаний. Потенциометр R1 служит для получения симметричных колебаний, частоту импульсов меняют резистором R6.

Детали
Микросхему К176ЛА7 можно заменить зарубежной CD4011.

"Funkschau" (ФРГ), 1978 № 12.

Источники:

Функциональный генератор на микросхемах - Радио 08-1978.
Борноволоков Э. П., Фролов В. В. - Радиолюбительские схемы.
