Gnome Multi-Trigger
by Russell A. Grockett, Jr.
Article from Polyphony, February 1976

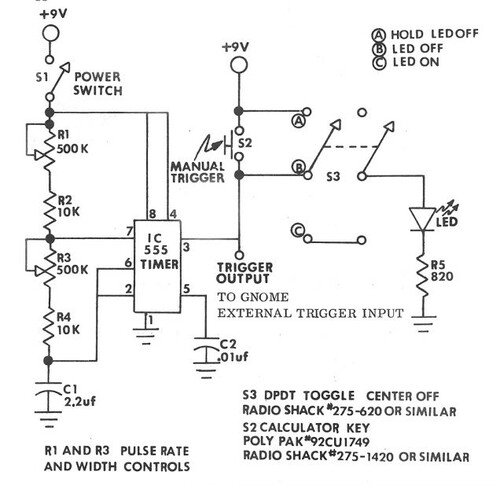

Вот универсальный генератор с многоканальным запуском, имеющий импульсный, ручной и непрерывный выходы. Он также оснащен светодиодом для контроля состояния выходного сигнала. Я успешно использовал его с GNOME, и он должен работать и с 2720. Кроме того, я обнаружил, что клавиши калькулятора, доступные в Radio Shack и Poly Paks, отлично подходят в качестве внешних триггеров для GNOME.

Эта схема проста и может быть собрана на небольшом макетном листе. Таймеры 555 можно приобрести в качестве излишков у многих фирм, занимающихся почтовой торговлей и размещающих рекламу в отраслевых журналах, таких как Popular Electronics, Radio-Electronics, Audio Amateur и др. 556 — это сдвоенный 555, и его можно использовать для создания генератора с двойным триггером.

Используя эту схему в качестве повторяющегося триггерного блока, можно получать огибающие, имитирующие игру на гитаре или повторение звука. Или, подключив потенциометр к выходу, схему можно использовать в качестве генератора импульсных управляющих волн для тремоло VCO и других специализированных применений.

Если вы мало читали о схемах на основе таймеров типа 555, я настоятельно рекомендую статьи в февральском и мартовском номерах журнала Radio-Electronics за 1976 год или технические характеристики/примечания по применению, доступные у производителей этих схем. Эти схемы обладают рядом интересных возможностей, и многие из них применимы к электронной музыке.
