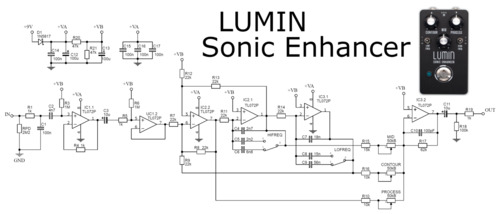

Описание схемы
Проект Lumin — это аналог BBE® Sonic Stomp / Sonic Maximizer. Он основан на работе Bajaman (документация на FSB) [1] и Sebastian Montti (stm) на DIYStompboxes по воссозданию функциональности фирменного чипа BBE NJM2150AD. [2]

Рэковый усилитель BBE 482i Sonic Maximizer впервые появился в конце 1980-х годов и быстро завоевал легендарный статус среди звукорежиссеров благодаря своей способности обеспечивать чёткость сигнала — звучание, которое часто описывают как ощущение, будто с корпуса динамика сняли одеяло. Говорят, что эта схема создаёт «частотно-зависимое выравнивание во времени», благодаря чему звуковые частоты попадают в динамик более оптимальным образом. Многие профессиональные аудиосистемы, даже за пределами музыкальной индустрии, используют «процесс BBE» для улучшения качества звука.

Более поздняя модель Sonic Stomp представляет собой педаль эффектов, изначально выпущенную в конце 1990-х — начале 2000-х годов. Схема идентична одноканальному рэковому блоку, но предназначена для использования с гитарой или басом.

И Sonic Stomp, и Sonic Maximizer используют специализированный чип NJM2150AD, разработанный BBE и произведённый JRC/NJR. Спецификация на этот чип легко доступна, хотя сам чип можно получить только у BBE. Однако в спецификации достаточно подробной информации, чтобы схему можно было легко воспроизвести с относительно небольшим количеством компонентов. [3]

NJM2150AD — это почти полная аналоговая схема, состоящая из операционных усилителей, резисторов и конденсаторов, все из которых размещены на одном кристалле, якобы для того, чтобы сохранить свои секреты (что-то вроде очень дорогой версии Gooping) — но это, конечно же, не сказалось на стоимости их производства.

Сама схема представляет собой фильтр с переменным состоянием , который разделяет сигнал на три части (фильтр нижних частот, полосовой фильтр и фильтр верхних частот), обрабатывает каждую из частот и микширует их обратно. Оригинальное устройство имело ручки для управления низкими и высокими частотами сигнала. Добавить регулятор в полосовой тракт для регулировки частоты средних частот очень просто, и проект Lumin включает эту модификацию.
ПЕРЕВОД С САЙТА-https://aionfx.com/project/lumin-sonic-enhancer/
