Первоначально Syndrum был создан Джо Поллардом и Марком Бартоном, это был Syndrum x77 (замените x на количество барабанов в наборе), и в интернете очень мало информации о его работе. Мне удалось приобрести сервисное руководство для модели 478, которое является обновленной версией оригинального руководства, в комплекте из 4 экземпляров.

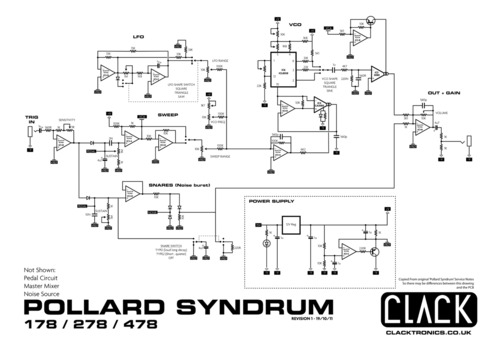

Это довольно типичная конструкция: сигнал поступает на вход, обрабатывается, а затем отправляется на два генератора огибающей, один для малого барабана, другой для изменения высоты тона. Низкочастотный генератор (LFO) представляет собой интегратор и триггер Шмитта с переключателями для извлечения различных форм волны.

К сожалению, схема подавления шума отсутствовала (я предполагаю, что все барабаны используют один и тот же источник шума), но, вероятно, это была бы стандартная схема на обратном транзисторе (см. Synare для идей). Также это мог быть источник шума в виде сдвигового регистра. Интересно то, что схема шумоподавления, 3 диода и несколько резисторов позволяют сэкономить на еще одной микросхеме операционного усилителя!

Поскольку на печатной плате отсутствует шелкография, я исключил нумерацию выводов. Если вы тестируете оригинальную плату, помните, что операционный усилитель — это не стандартный четырехканальный операционный усилитель 1496, а RCL4136.

Исходный голос формируется с помощью прецизионной микросхемы обработки сигналов ICL8038, дополненной некоторыми схемными элементами для придания ему более музыкального звучания.

В наши дни ICL8038 встречается редко (его покупка обойдется в 25-40 фунтов стерлингов), поэтому самодельная версия будет очень дорогой. Но если вам это необходимо или у вас есть несколько 8038 (у меня есть!), то следите за обновлениями. Модификации оригинальной модели не рекомендуются, продайте её! Купите яхту.
