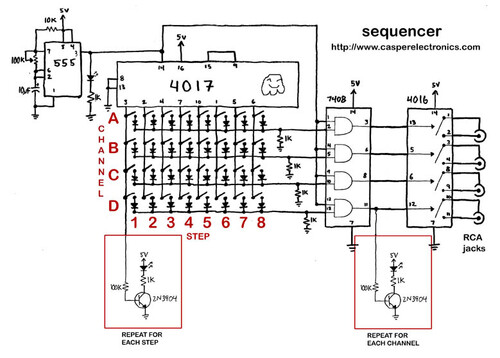

Описание: Выходной сигнал таймера 4017 имеет 100% коэффициент заполнения, что означает, что если активируются первый и второй шаги, они будут перекрываться, в результате чего шаг будет длиться два цикла. В отличие от этого, выходной сигнал таймера 555 имеет 50% коэффициент заполнения. Логический элемент И объединяет выходы таймеров 4017 и 555, создавая высокий выходной сигнал только тогда, когда оба таймера 4017 и 555 находятся в высоком состоянии. Этот выходной сигнал будет высоким, когда переключатель шага (подключенный к выходу 4017) активирован на полцикла из-за 50% коэффициента заполнения таймера 555. Существует опасение по поводу задержки распространения сигнала через десятичный счетчик, которая может помешать идеальному совпадению тактового сигнала с импульсом от счетчика на логическом элементе И. Однако в музыкальном контексте эта задержка обычно незаметна, хотя она может стать проблемой, если секвенсор работает на очень высокой частоте. Целью разработки является запуск пьезоэлементов в электробарабане, с возможностью каскадного соединения двух микросхем 4017 для увеличения количества шагов. Рассматривается вариант управления ими с помощью выходов пары Дарлингтона, хотя это исключит функцию 50%-ного коэффициента заполнения. В настоящее время разрабатывается руководство по созданию секвенсора с нуля для журнала Make Magazine. Возникают вопросы о том, может ли секвенсор активировать два канала одновременно и могут ли несколько секвенсоров использовать один тактовый сигнал микросхемы 555 без проблем. Существуют сложности с достижением длительного 100%-ного цикла, а также наблюдались проблемы с перегревом канала микросхемы 4016 при подключении к педали дисторшн. В качестве потенциальной альтернативы упоминается CD4067, хотя отсутствие функции сброса является ограничением. Кроме того, рассматриваются варианты использования игрушечной игры в качестве генератора случайных последовательностей для создания эффектов глитча.

Декадный счетчик 4017 — универсальный компонент в цифровых схемах, особенно полезный для секвенсирования. Он имеет десять выходов, каждый из которых соответствует десятичному числу от 0 до 9, и обеспечивает 100% коэффициент заполнения, что означает, что при активации определенного выхода он остается высоким на протяжении всего тактового цикла. Эта характеристика позволяет создавать перекрывающиеся последовательности при последовательной активации нескольких выходов. Таймер 555 служит генератором импульсов, создавая прямоугольный сигнал с коэффициентом заполнения 50%, что идеально подходит для приложений синхронизации. Комбинация этих двух компонентов через логический элемент И создает гибридный выход, использующий преимущества обоих устройств. Логический

элемент И гарантирует, что выход будет высоким только тогда, когда одновременно находятся в высоком состоянии выходы таймеров 4017 и 555, эффективно управляя синхронизацией шагов секвенсора. Такая конфигурация обеспечивает точное управление синхронизацией, поскольку коэффициент заполнения таймера 555 можно регулировать для достижения желаемых параметров синхронизации.

Что касается каскадного соединения двух счетчиков 4017, этого можно достичь, подключив выход переноса первого счетчика к тактовому входу второго счетчика. Однако необходимо тщательно контролировать синхронизацию выходов, поскольку задержки распространения могут повлиять на производительность, особенно в высокочастотных приложениях.

Использование пары Дарлингтона для управления выходами 4017 может упростить схему, но при этом исключит функцию 50%-ного коэффициента заполнения, что может ограничить универсальность секвенсора в некоторых приложениях.

При проектировании схем, включающих несколько компонентов, использующих общий источник питания, крайне важно учитывать требования к питанию и потенциальные помехи между устройствами. Проблемы перегрева, подобные тем, что наблюдались с микросхемой 4016, часто можно смягчить, обеспечив адекватную развязку источника питания и, возможно, изолировав компоненты, потребляющие значительный ток.

Мультиплексор CD4067 может стать интересной альтернативой для расширения количества шагов в секвенсоре, учитывая его способность обрабатывать несколько входов. Однако отсутствие функции сброса может потребовать дополнительной схемы для эффективного управления секвенсированием.

Использование игрушек или простых наборов в качестве генераторов случайных последовательностей представляет собой творческий подход к звуковому дизайну, позволяющий получать уникальные и непредсказуемые результаты, которые могут улучшить музыкальные композиции. В целом, интеграция этих компонентов требует тщательного рассмотрения синхронизации, управления питанием и проектирования схем для достижения желаемой функциональности в приложениях электронного секвенсирования. Выход 4017 имеет 100% коэффициент заполнения. Это означает, что если у вас включены первый и второй шаги, они плавно перетекут друг в друга, и у вас получится шаг длиной в 2 цикла. Выход таймера 555 имеет 5
