Vulcan

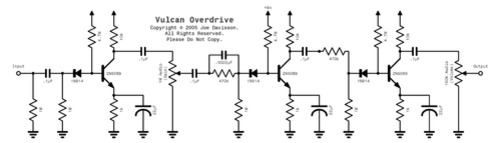

— это приятно звучащий перегруз для гитар. Диоды в цепи смещения предотвращают сильное насыщение транзисторов.
Сначала соберите схему на макетной плате и подберите резисторы 10 кОм, чтобы получить 4,5 В на каждом коллекторе. Если усиление слишком велико, попробуйте заменить резисторы 470 кОм/0,0022 мкФ на 2,2 МОм/100 пФ. Если же оно слишком низкое, уменьшите сопротивление резисторов 470 кОм до 220 кОм (кроме тех, что расположены рядом с выходом).

Авторские права © 2009 Джо Дэвиссон. Все права защищены.
источник:https://diystompboxes.com/analogalchemy/sch/vulcan.html
