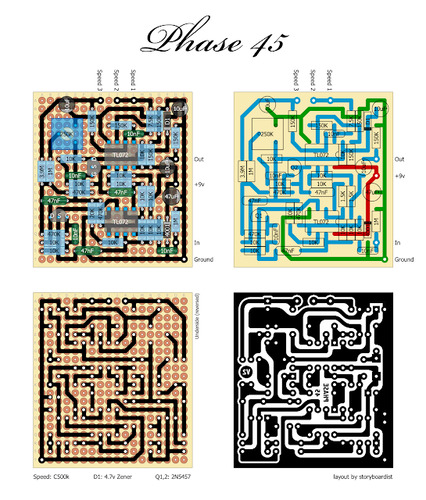

Я видел в интернете много разных топологий печатных плат для этого эффекта, но все они имели как минимум одну перемычку на плате. Перемычки — это не конец света, но я знаю по себе, если я собираюсь ввязываться в такие проблемы, как травление печатной платы, я не хочу возиться с перемычками. Эта топология не требует перемычек и по-прежнему поместится в корпус типа 1590B.

MXR выпустила Phase 45 одновременно с более известной Phase 90 в 1975 году. Название происходит от количества градусов фазового сдвига, которое она способна делать. Некоторые говорят, что по звучанию она похожа на UniVibe и может быть модифицирована, чтобы больше походить на педаль вибровызова.

Оригинальные устройства использовали 2N5952 для полевых транзисторов (кстати, убедитесь, что вы их совместили), но можно использовать и другие. Я указал 2N5457 в топологии, потому что они у меня есть под рукой. Также можно использовать MPF102, J201 или 2N5458. Фактически, любой полевой транзистор с цоколевкой DSG.

Если хотите, вы можете прикрепить потенциометр C500k к верхней части платы, хотя я бы посоветовал использовать длинноногий потенциометр для монтажа на печатную плату (вроде этих ) и установить его над стороной с компонентами платы (вот так ).

подробнее http://effectslayouts.blogspot.com/2014/12/mxr-phase-45.html
