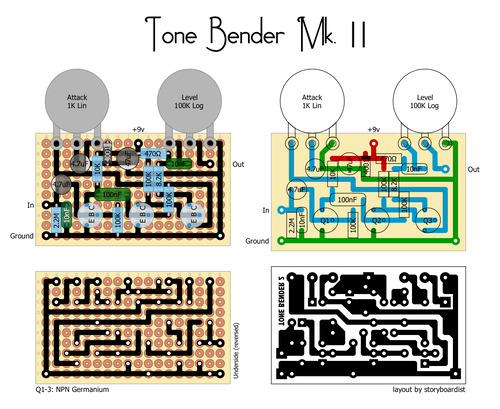

Вот ещё одна схема со встроенными потенциометрами. Sola Sound Tone Bender Mk. II, пожалуй, наиболее известен тем, что частично (но не полностью) повлиял на гитарный звук легендарного гитариста Джимми Пейджа из Led Zeppelin I. Изначально это был положительный эффект заземления, но я переделал его на NPN-транзисторы. Таким образом, вы можете соединить его последовательно с обычными отрицательными эффектами заземления или отказаться от использования 9-вольтовой батарейки или инвертора напряжения. Я добавил диод защиты от неправильной полярности и подтягивающий резистор на входе. Я также рекомендую, как и в случае с Fuzz Face, заменить штатный потенциометр B1k, управляющий атакой, на потенциометр C1k или B2k для лучшего контроля.
Коэффициент полезного действия (HFE) транзисторов должен быть около 70 для Q1 и Q2 и 100 для Q3 (согласно Fuzz Central ). Лично мне удалось успешно использовать несколько российских транзисторов MP38a. Вы также можете собрать Marshall Supa Fuzz по этой схеме, выполнив следующие замены:

Увеличьте оба конденсатора 4,7 мк до 10 мк
Уменьшите сопротивление резистора 100 кОм, идущего от базы Q1 к земле, до 10 кОм.
Уменьшите сопротивление резистора 100 кОм, идущего от 9 В к коллектору Q2, до 47 кОм.
Вы также можете использовать эту схему для создания первоначального положительного эффекта заземления с помощью PNP-транзистора, просто инвертируя все поляризованные компоненты (по сути, просто переворачивая местами 3 электролитических конденсатора и диод).
ISTOCHNIK: http://effectslayouts.blogspot.com/2014/11/sola-sound-tone-bender-mk-ii.html
