Микросхема LM386, представляет собой усилитель мощности, который можно использовать в устройствах с низким напряжением питания. Например при питании от батареи. По умолчанию её внутренняя схема ограничивает усиление по напряжению в районе 20. Но подключая внешние резистор и конденсатор можно изменять усиление от 20 до 200, а выходное напряжение автоматически устанавливается равным половине напряжения питания. Потребление электроэнергии в холостом режиме составляет всего 24 милливатта, при питании от 6 В.
Особенности
Возможность работы от батарей
Минимум подключаемых наружных компонентов
Широкий диапазон питания: от 4 до 12 В или от 5 до 18 В
Низкий потребляемый ток: 4 мА
Усиление по напряжению от 20 до 200
Вход относительно земли
Самоустанавливающееся выходное напряжение
Низкий коэффициент искажений: 0.2% (при AV = 20, VS = 6 В, RL = 8 Ом, PO = 125 мВт, f = 1 кГц)
Примениение
Усилители радиопремников
Усилители портативных проигрывателей
Домофоны
Звуковые системы тв-приемников
Линейные приводы
Ультразвуковые приводы
Небольшие сервоприводы
Преобразователи

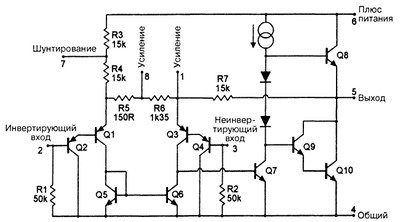

Рис. 1 Внутренняя принципиальная схема LM386
На Рис. 1 показана внутренняя принципиальная схема LM386. Транзисторы Q1 и Q2 образуют дифференциальный усилитель. В нем оба выхода соединены с общим проводом резисторами R1 и R2 номиналом 50 кОм. Выход дифференциального усилителя
(транзистор Q3) подключен к входу усилителя с общим эмиттером(транзистор Q7). Сигнал с коллектора транзистора Q7 напрямую по
дается на выход ИС через усилитель мощности класса АБ, имеющий единичное усиление и выполненный на транзисторах Q8-Q9-Q10.
которые для минимизации внутреннего падения напряжения и для получения максимальной выходной мощности не снабжены схемой
защиты от перегрузки.
Рис. 2 Расположение выводов LM386
Электрические характеристики
Параметр
Условия
Мин.
Тип.
Макс.
Ед. изм.
Рабочее напряжение питания (VS) для LM386N-1, -3, LM386M-1, LM386MM-1
4
12
В
Рабочее напряжение питания (VS) для LM386N-4
5
18
В
Потребляемый ток (IQ)
VS = 6 В, VIN = 0
4
8
мА
Выходная мощность (POUT) для LM386N-1, LM386M-1, LM386MM-1
VS = 6 В, RL = 8 Ом, THD = 10%
250
325
мВт
Выходная мощность (POUT) для LM386N-3
VS = 9 В, RL = 8 Ом, THD = 10%
500
700
мВт
Выходная мощность (POUT) для LM386N-4
VS = 16 В, RL = 32 Ом, THD = 10%
700
1000
мВт
Усиление по напряжению (AV)
VS = 6 В, f = 1 кГц
26
дБ
при 10 мкФ подключенных между выводами 1 и 8
46
дБ
Полоса пропускания (BW)
VS = 6 В, выводы 1 и 8 отключены
300
кГц
Коэффициент нелинейных искажений (THD)
VS = 6 В, RL = 8 Ом, POUT = 125 мВт f = 1 кГц, выводы 1 и 8 отключены
0.2
%
Ослабление помех по питанию (PSRR)
VS = 6 В, f = 1 кГц, CBYPASS = 10 мкФ
50
дБ
Входное сопротивление (RIN)
VS = 6 В, выводы 1 и 8 отключены
50
кОм
Входной ток смещения (IBIAS)
250
нА
Схемы включения
Схема усилителя на LM386 с минимальным количеством, подключаемых элементов и коэффициентом усиления 20
Схема усилителя на LM386 с коэффициентом усиления 200
Усилитель с коэффициентом усиления 50
Схема генератора с низким коэффициентом искажений на мосте Вина
Схема с дополнительным усилением низких частот
Зависимость коэффициента усиления от частоты для схемы с дополнительным усиление НЧ
Схема генератора Меандра
Усилитель мощности для АМ приемника
Примечание:
Ферритовое кольцо Ferroxcube К5—001—001/3Б с 3 витков провода.
R1C1 должны быть в пределах диапазона входных сигналов.
Все компоненты должны быть расположены как можно ближе к ИС.
