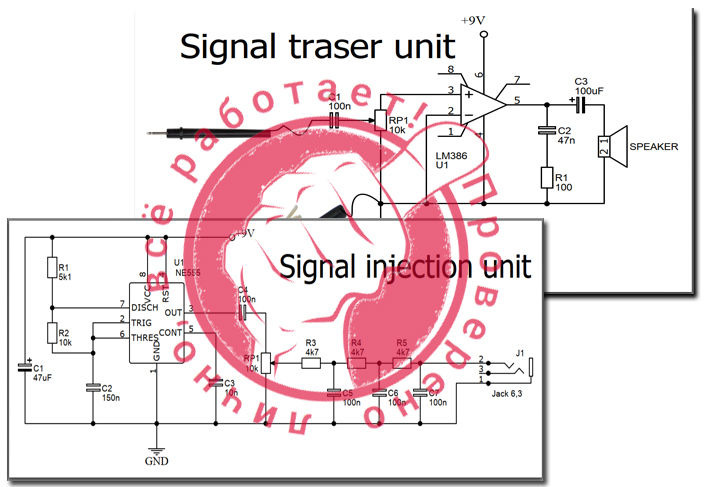

Простой инжектор сигнала и трассировщик

Simple signal injector and tracer

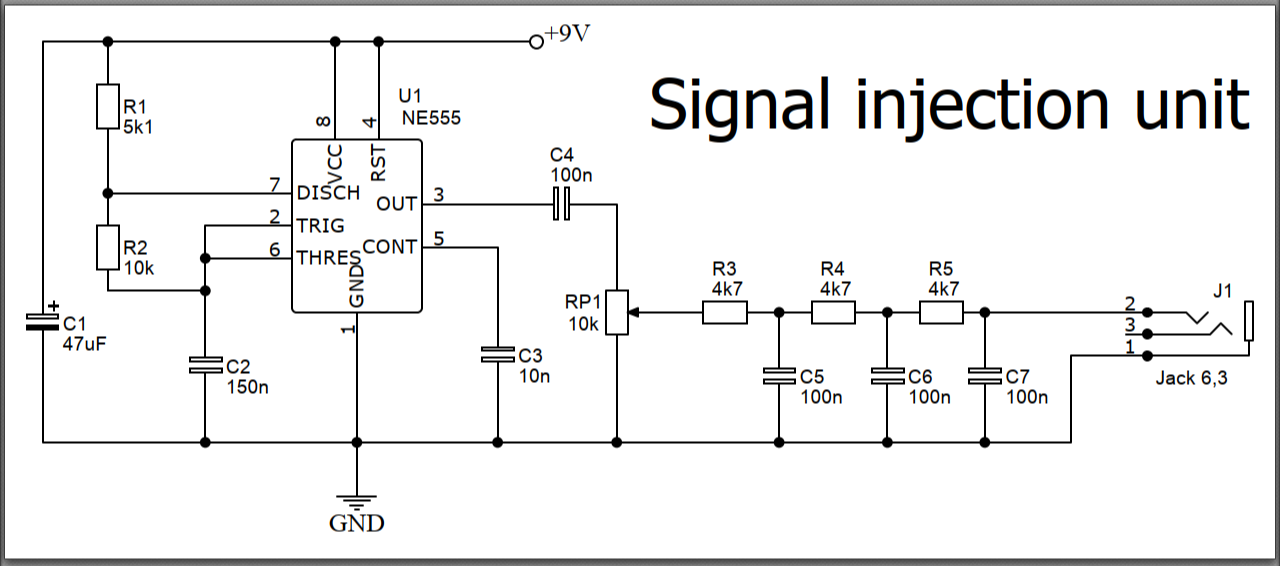

Перечень:

  • R1 - 5k1
  • R2 - 10k
  • R3, R4, R5 - 4k7
  • C1 - 47uF 16V
  • C2 - 150nF
  • C3 - 10nF
  • C4 - 100nF
  • C5, C6, C7 - 100nF
  • P1 - 10k
  • U1 - NE555

печатная плата

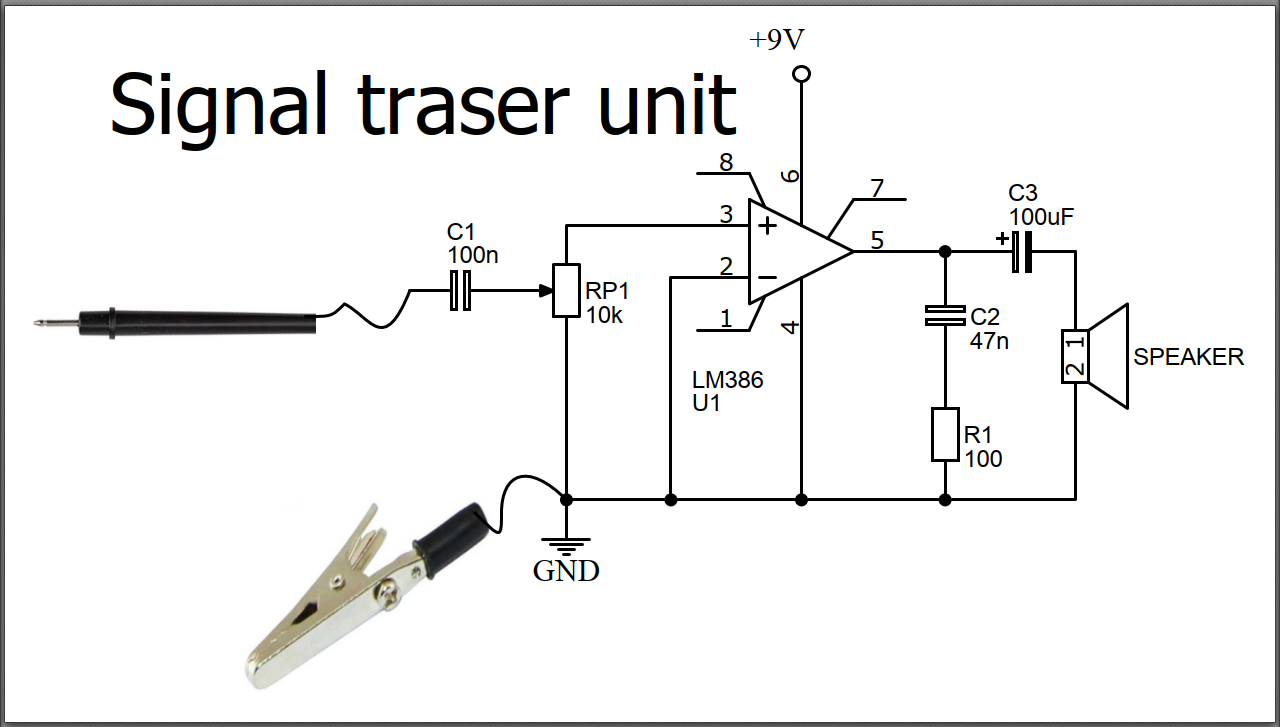

Перечень:

  • R1 - 100 Om
  • C1 - 100nF
  • C2 - 47nF
  • C3 - 100uF 16v
  • P1 - 10k
  • U1 - LM386

печатная плата

 по материалам сайта hgamps.com



Источник: https://www.hgamps.com/test-equipment-simple-signal-injector-and-tracer/
